Hybride Omvormer Gebruikershandleiding

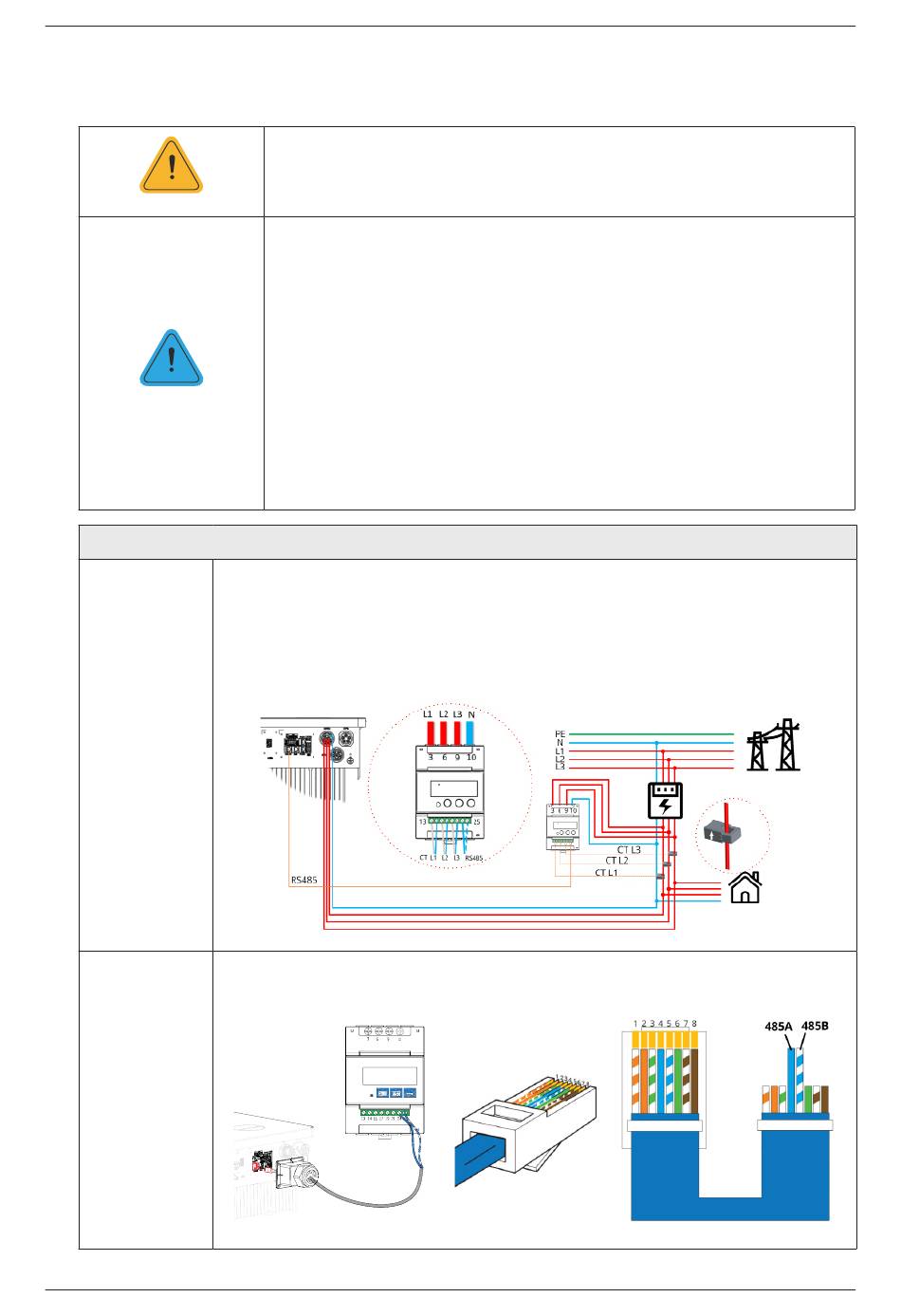

3.4.5.2 Slimme meter en CT-aansluiting
De slimme meter en CT in de accessoiredoos zijn nodig voor de installatie van het systeem en worden
gebruikt om de bedrijfstoestand van de omvormer via RS485-communicatie door te geven.
WARNING
NOTICE
Stap 1
Stap 2
© 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.
Voordat u de slimme meter en de CT aansluit, moet u ervoor zorgen dat de
AC-kabel volledig geïsoleerd is van de AC-stroombron.
•
Eén slimme meter kan slechts met één-omvormer worden gebruikt.
•
Er moet drie CT's worden gebruikt voor één slimme meter en die moet worden
aangesloten op dezelfde fase als de stroomkabel van de slimme meter.
•
Er staat een symbool (pijl) of label op de buitenkant van CT's dat de juiste
mechanische oriëntatie van de CT op de te meten geleider aangeeft.
Identificeer de pijl of het label voordat u de CT installeert.
•
Voor de installatie van een AC-gekoppeld systeem zijn twee slimme meters
nodig. Er zit één slimme meter in onze verpakkingsdoos en de andere
moet worden aangeschaft bij Hoymiles. Het adres van de meter wordt
automatisch ingesteld. Als er problemen zijn met de communicatie tussen
de meters, controleer dan of het adres van de meter van de PV is ingesteld
op 1 en het adres van de meter van het net op 2.
Procedure (voor HYT-serie omvormers)
•
Plaats de slimme meter in of nabij de stroomnetwerkverdeelkast direct ná de
elektriciteitsmeter.
•
Sluit net L1/L2/L3/N aan op de aansluitingen 3/6/9/10 van de meter.
•
Klem drie CT's op L1/L2/L3 en sluit de bekabeling aan op respectievelijk 13/14,
16/17 en 19/21. De pijl op het oppervlak van CT moet naar het stroomnet wijzen.
•
Verbind de communicatiekabel tussen de omvormer en de slimme meter.
485A
Slimme
meter
485B
Netwerk
Elektriciteitsmeter
Netwerkzijde
Belasting
29
