Hybride Omvormer Gebruikershandleiding

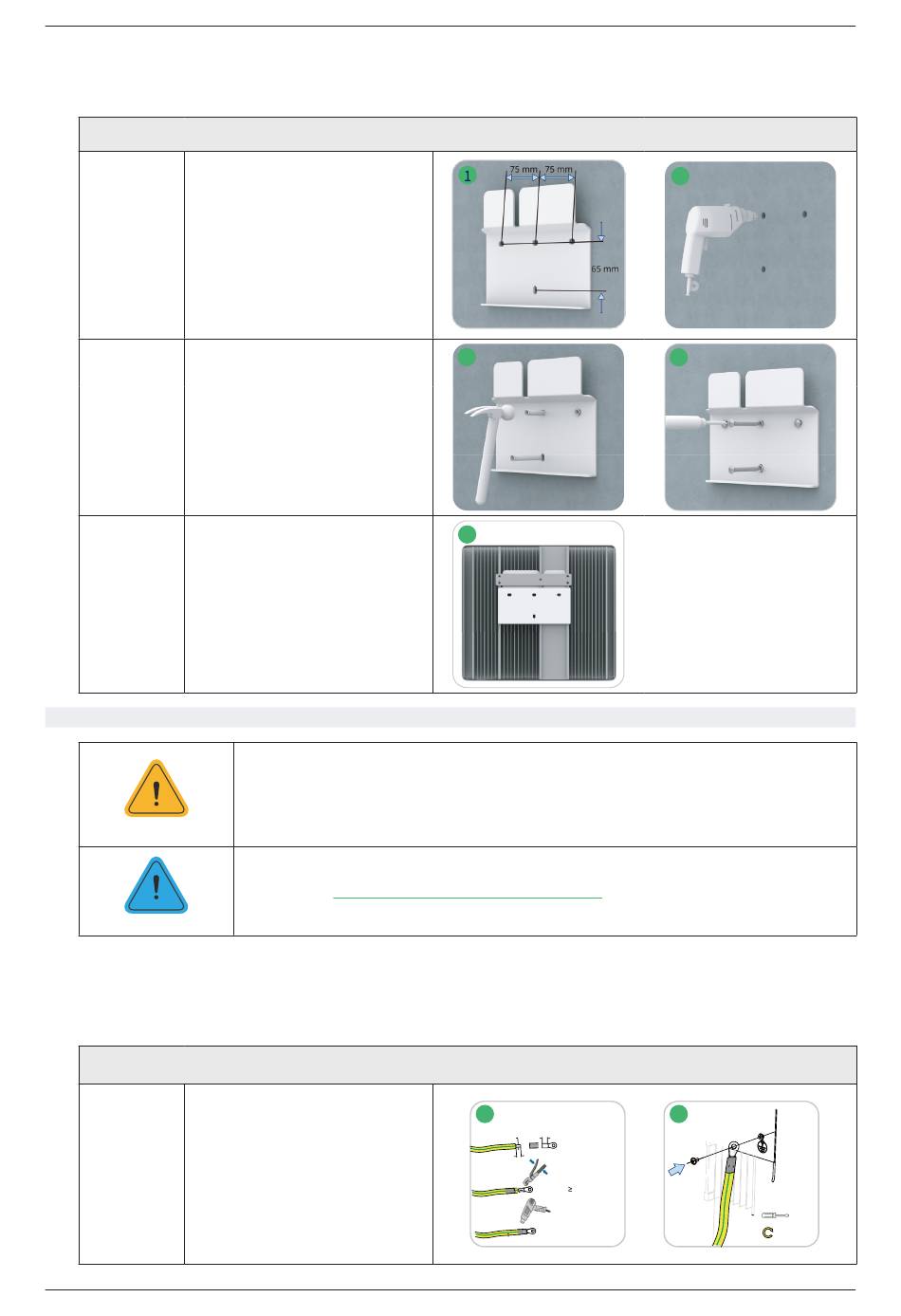

3.3.2 De omvormer monteren
Monteer de omvormer aan de wand met behulp van de meegeleverde bevestigingsbeugel en de
uitbreidingsstekkersets.
Plaats de beugel tegen
Stap 1
de muur en markeer de
4 boorgatlocaties.
Boor de gaten met een
boormachine en zorg ervoor
Stap 2
dat de gaten diep genoeg zijn
(minstens 60 mm).
Plaats de hulzen in de gaten en
Stap 3
draai ze vast.
Monteer vervolgens de
muurbeugel aan de keilbouten.
Stap 4
Bevestig dat de beugel stevig
aan het montageoppervlak is
bevestigd.
Bevestig de omvormer aan de
Stap 5
beugel bevestigen.
3.4 Elektrische bekabelingsaansluiting
WARNING
NOTICE
3.4.1 Aardaansluiting
Alle niet-stroomdragende metalen onderdelen en apparaatbehuizingen in het PV-systeem moeten
worden geaard. Rechtsonder op de omvormer bevindt zich een extra aardklem die met een nabijgelegen
aardsluitpunt wordt verbonden.
Bereid de kabel en de OT/DT-
Stap 1
aansluiting voor.
Gebruik de schroef uit de
accessoiresdoos. Maak
Stap 2
vervolgens de kabel vast met
een schroevendraaier.
© 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.
•
Voordat u elektrische aansluitingen realiseert, dient u er rekening mee te houden
dat de omvormer een dubbele stroomvoorziening heeft. Het gekwalificeerde
personeel is verplicht om persoonlijke beschermingsmiddelen (PBM) te dragen
tijdens de elektrische werkzaamheden.
•
Ga naar
www.youtube.com/@Hoymiles/videos
Procedure
3
5
Procedure
1
S
H
L
L=H+(2-3) mm
S 4 mm²
2
4
voor de installatievideo.
2
M4
1.2 N·m
21
