SUB324M
de
Anleitungen - Unterflurantrieb
fr
Instructions - Automatisme enterré pour
Instructions - Underground gate actuator
en
Instrukties - Ondergrondse aandrijving
nl
Istruzioni - Apricancello interrato
it
(24V)
portail à battants
Chamberlain GmbH
Alfred-Nobel-Str. 4
D-66793 Saarwellingen
www.chamberlain.de
Advertenties
Hoofdstukken
Inhoudsopgave

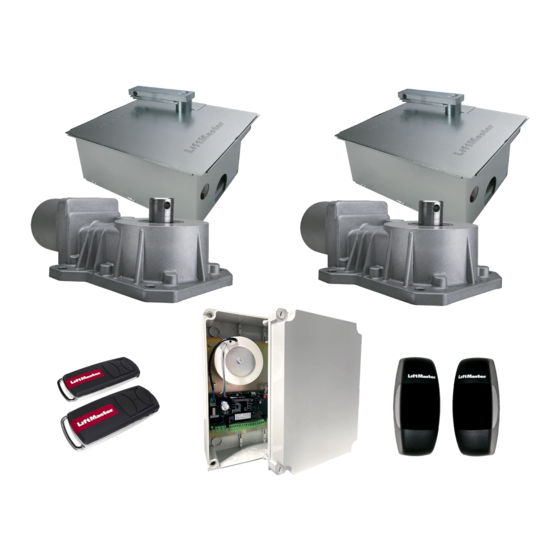

Gerelateerde Handleidingen voor Chamberlain LiftMaster PROFESSIONAL SUB324M
Samenvatting van Inhoud voor Chamberlain LiftMaster PROFESSIONAL SUB324M
- Pagina 1 SUB324M (24V) Anleitungen - Unterflurantrieb Instructions - Automatisme enterré pour portail à battants Instructions - Underground gate actuator Instrukties - Ondergrondse aandrijving Istruzioni - Apricancello interrato Chamberlain GmbH Alfred-Nobel-Str. 4 D-66793 Saarwellingen www.chamberlain.de...
-
Pagina 2: Inhoudsopgave
Beschermingsklasse toegeschreven moeten worden (d.w.z. met inbegrip van ieder gebruik dat niet nauwkeurig overeenstemt met de instructies resp. aanwijzingen van de firma Chamberlain GmbH met betrekking tot de installatie, Gewicht (alleen motor) het gebruik en de verzorging, alsmede het verzuim om tijdig de vereiste reparatie- en... -
Pagina 3: Inhoud Van De Verpakking
VERPAKKINGSINHOUD VOORBEREIDINGEN Controleer voor de montage de inhoud van de verpakking op SUB324M (motor) volledigheid. Houd er rekening mee dat u nog materiaal • Motor incl. aansluitkabel nodig kunt hebben dat begrijpelijkerwijs niet meegeleverd SUB300B (box) wordt (lege buizen, kabels, schroeven, pluggen etc.). Om •... -
Pagina 4: Tips Voor Afwatering
Een elektrische garagedeuropener, in combinatie met een garagedeur, moet worden geïnstalleerd en onderhouden overeenkomstig alle instructies van de fabrikant, om aan de bepalingen van de Machinerichtlijn 2006/42/EC te voldoen. Harry Naumann Manager, Regulatory Affairs Chamberlain GmbH Alfred-Nobel-Str. 4 D-66793 Saarwellingen July, 2008... - Pagina 5 SUB324M SUB300B SUB300M-24 SUB-110...
- Pagina 8 709356B © Chamberlain GmbH, 2008...
- Pagina 9 ® RADIO MODULE Anleitung CB124EV Instruction CB124EV Instruction CB124EV Návody CB124EV Instrucciones CB124EV Instruktioner CB124EV Útmutatók CB124EV Upute CB124EV Istruzioni CB124EV Instruktie CB124EV Obrázky CB124EV Instrukcja CB124EV...
- Pagina 10 THEMA PAGINA VEILIGHEIDSVOORSCHRIFTEN ............... .1 TECHNISCHE GEGEVENS MOTORBESTURING .
- Pagina 11 WAARSCHUWING / ATTENTIE BELANGRIJKE INSTRUCTIES VOOR MONTAGE EN GEBRUIK LEES EERST DEZE BELANGRIJKE VEILIGHEIDSINSTRUCTIES Deze waarschuwingssymbolen betekenen „Voorzichtig!” en dienen in acht te worden genomen. Veronachtzaming kan lichamelijk letsel en/of materiële schade tot gevolg hebben. Lees deze instructies a.u.b. zorgvuldig door. Deze hekaandrijving is dusdanig geconstrueerd en getest dat hij bij installatie en gebruik en nauwkeurige inachtneming van de hierna volgende veiligheidsinstructies afdoende veiligheid biedt.
-
Pagina 12: Installatie Van De Besturing
TECHNISCHE GEGEVENS MOTORBESTURING Spanning: 230V~+/- 10% 50-60 Hz Transformator: 230/24VAC, 150VA Uitgang motor: 24VDC Maximaal verbruik: max. 400W (in bedrijf) Verbruik in stand-by: max. 4W (zonder toebehoren) Voeding toebehoren: 24VDC / 600mA max. Bedrijfstemperatuur: -20ºC ÷ +55ºC Bedrijfsmodus: standaard, automatisch Afmetingen: 250x75mm (zonder behuizing) Afmetingen behuizing:... -
Pagina 13: Aanbevolen Werkwijze
AANBEVOLEN WERKWIJZE Onderste gedeelte van de behuizing aan de wand schroeven. Van tevoren de vereiste afstanden afmeten en passende boorgaten bepalen (bevestigingsmateriaal niet inbegrepen). De bodemplaat is al voorgemonteered. (A) Bevestigingsclips in voorgeboorde gaten drukken. (B) Besturing op de bevestigingsclips drukken. (C) Schroef de transformator met de grote schroef en de grote onderlegring op de montageplaat. -
Pagina 14: Kabel En Bedrading
BEDRADING VAN DE BESTURING / OVERZICHT: a. Begin met de nog spanningsloze 230Volt toevoerkabel aan de linker zijde van de box. b. Bevestig het kabeloog aan de aarding. Verbind de aardkabel aan de toevoer met de bodemplaat. Sluit alle andere kabels aan op de besturing. -
Pagina 15: Aansluitschema
AANSLUITSCHEMA Model 203285 RADIO MODULE + + + 230VAC Externe Model batterij CM475 Ω LYN/SCS Relay Closed position 5/16 nl... -
Pagina 16: Beschrijving Van De Klemmen
BESCHRIJVING VAN DE KLEMMEN BESCHRIJVING VAN DE LED’S Beschrijving Functie Beschrijving Kleur Functie aansluiting L 230Volt toevoer STOP Groen Noodstop /Stop schakelaar aansluiting N 230Volt toevoer AAN: Noodstop actief 30VDC aansluiting van een externe batterij UIT: OK (Draadbrug indien geen schakelaar is aangesloten) Motor MASTER Motor 1 (master, opent het eerst) -
Pagina 17: Toebehoren (Optioneel)
TOEBEHOREN OPTIONEEL (zie ook Aansluitschema) DRAADLOZE AFSTANDSBEDIENINGEN (OPTIONEEL) MODELLEN : TX2EV, TX4EV, TX4UNI (Handzenders), 747EV (draadloos codeslot), 128EV (2-kanaals draadloos wandtoetsel) KNIPPERLICHT (OPTIONEEL) MODELLEN: FLA24-2, FLA1-LED Een knipperlicht kan worden aangesloten aan de besturing (Aansluitingen: 24 VDC / 150 mA). Zo worden personen gewaarschuwd voor een bewegend hek. -
Pagina 18: Programmeren
Indien de functie „Automatisch sluiten” gewenst is, + + + moet de Chamberlain – Failsafe fotocel geïnstalleerd zijn. Het Chamberlain – Failsafe systeem (2-kabelsysteem) bevat aan beide zijden een kleine, van buitenaf zichtbare LED (licht) om de status van de fotocel aan te geven. -
Pagina 19: Programmeren Van De Internetinterface Myq / Van De Poortbewaking
PROGRAMMEREN VAN DE INTERNETINTERFACE myQ Met de RESET-toets op de besturing 1. De Liftmaster internetinterface en de router met de netwerkkabel verbinden. 2. De Liftmaster internetinterface van stroom voorzien. 3. Een online account aanmaken met de nieuwste Liftmaster myQ smartphone RADIO MODULE app of op www.liftmaster.eu. -
Pagina 20: Gebruik Lussensoren
LUSSENSOREN (DIP schakelaar LOOP/EDGE moet ingeschakeld zijn.) Lussensoren reageren op metaal en worden meestal gebruikt voor het herkennen van personen- en vrachtauto’s, niet van motorfi etsen of voetgangers. Uitgangslus A De uitgangslus bevindt zich achter de poort en opent de poort wanneer die gesloten is, houdt die open of doet ze opnieuw open. -
Pagina 21: Dip Schakelaars
DIP SCHAKELAARS 1 / 2 MOTOR Zoekt uit of 1 of 2 motoren aan de besturing zijn aangesloten. UIT: 2 motoren aangesloten AAN: 1 motor aangesloten OPEN/STEP Verandert de programmering en reactie van de besturing op signalen. Voor gebruik met lussensoren dient u eerst de info onder „Lussensoren“ te lezen. -
Pagina 22: Eerste Ingebruikneming Basisinstelling
EERSTE INGEBRUIKNEMING BASISINSTELLING Ga puntsgewijs te werk. Begin in geval van twijfel weer vooraan. Neem ruim de tijd voor deze instellingen. 1. Is alles aangesloten wat nodig is voor het gebruik? Motoren, lichtcellen, veiligheidscontactstrip, stopschakelaar. 2. Let erop dat er zich geen personen in de buurt van het hek (kunnen) bevinden. 3. -
Pagina 23: Programmering Van Trajecten Eenvoudig I
PROGRAMMERING VAN TRAJECTEN EENVOUDIG I OPMERKING: Eindsponningen in DICHT en OPEN moeten voorhanden zijn. 1. De vleugels moeten gesloten zijn. 2. Druk toets P1 zo lang in, totdat vleugel / motor 1 open begint te gaan. (LED „LEARN” knippert) Het automatic-programma begint (langzame beweging): Vleugel 1 loopt tot de aanslag OPEN. -
Pagina 24: Verwijderen / Verwijderen En Afvoeren Accu
AFSLUITEN VAN DE INSTALLATIE/PROGRAMMERING: Zijn de trajecten geprogrammeerd, dan kunt u de handzenders aanleren (zie AANLEREN/WISSEN VAN DE HANDZENDERS) 1. Laat de poort nu door middel van een druk op de toets van de handzender of een aangesloten drukknop 2 volledige cycli doorlopen en kijk naar het werkproces. -
Pagina 25: Diagnose Van Leds
DIAGNOSE VAN LEDS De diagnose-led geeft de fout aan die zich eerst heeft voorgedaan. Indien zich nog meer fouten voordoen, is het mogelijk dat deze niet worden aangegeven. Weergave Beschrijving Oplossing 1x knipperen Aandrijving 1 contactfout van een besturingskabel naar Kabel geel of wit heeft geen of slecht contact.Aansluitingen nau- besturing. -
Pagina 26: Vaak Gestelde Vragen
Het installeren van een buitenantenne is aan te bevelen omdat de besturing met de korte kabel- antenne zich meestal achter de pijler of bij de bodem bevindt. De optimale antennepositie is altijd zo hoog mogelijk. Chamberlain biedt optioneel ook een antenne met montageset aan. Het hek moet een stijgende weg volgen. - Pagina 27 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke EN 60335-2-103 Besondere Anforderungen für Antriebefür Tore, Türen und Fenster Alle technischen Daten für diese Produkte werden sicher aufbewahrt und durch Chamberlain GmbH auf Anfrage den Behörden, falls erforderlich, zur Verfügung gestellt.
