ELEKTRISCHE AANSLUITINGEN
3
3.9 Voorbereiding van signaalkabel B, aansluiting op meetsensor
INFORMATIE!
Montagematerialen en gereedschappen maken geen deel uit van de levering. Gebruik de
montagematerialen en gereedschappen in overeenstemming met de geldende richtlijnen inzake
de gezondheid en veiligheid op het werk.
• De buitenste afscherming (60) wordt aangesloten in de aansluitruimte van de meetsensor,
rechtstreeks via de afscherming en een clip.
• Buigstraal: ≥ 50 mm / 2"
Vereiste materialen
• PVC-isolatiekous, Ø2,0...2,5 mm / 0,08...0,1"
• Hittekrimpbare kous
• Adereindhuls volgens DIN 46 228: E 1,5-8 voor de gevlochten ongeïsoleerde draad (1)
• 2x adereindhulzen volgens DIN 46 228: E 0,5-8 voor de geïsoleerde geleiders (2, 3)

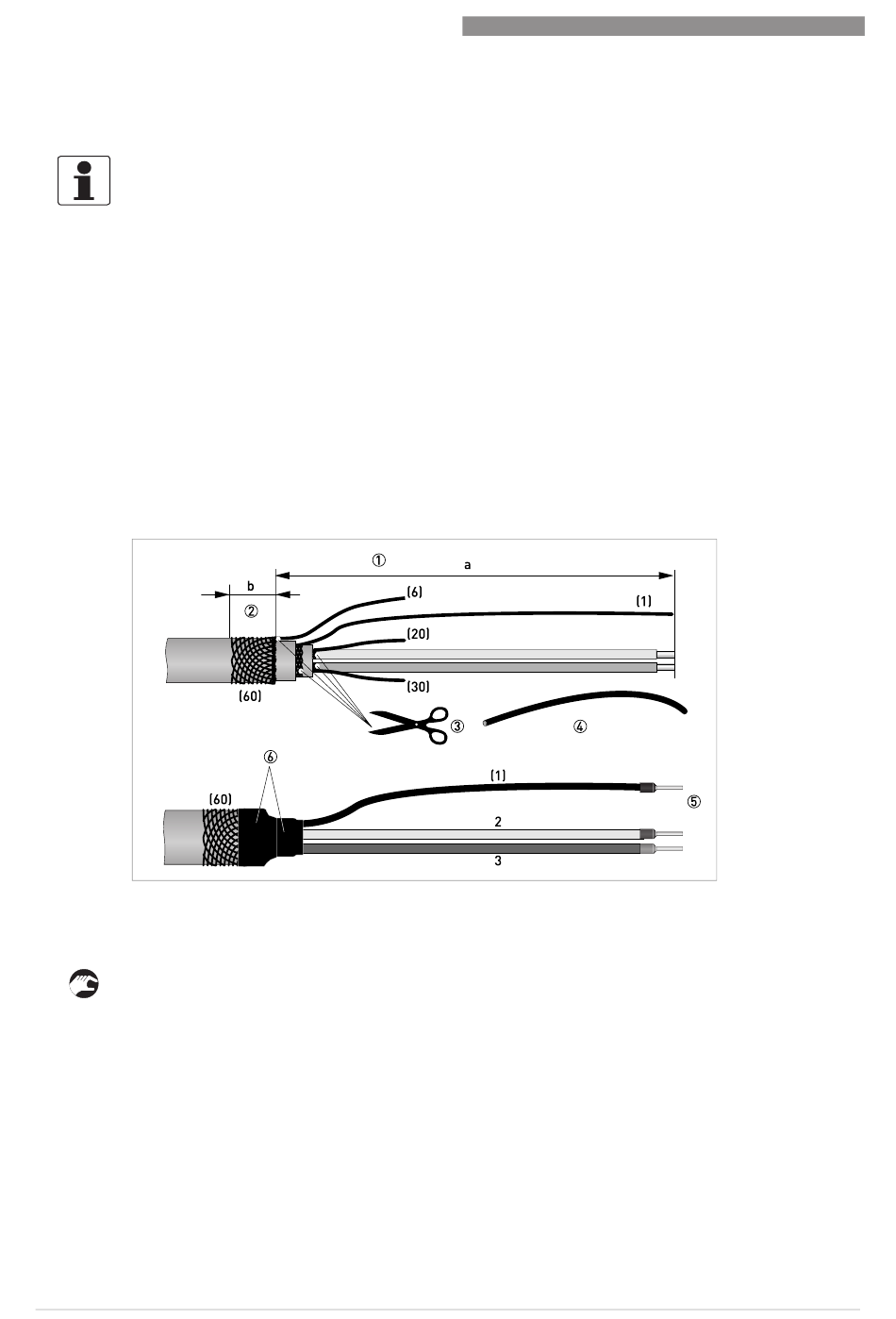

Figuur 3-8: Voorbereiding van signaalkabel B, aansluiting op meetsensor
a = 50 mm / 2"
b = 10 mm / 0,39"
1 Strip de geleider tot maat a.
2 Snijd de buitenste afscherming (60) af op maat b en trek hem over de buitenmantel.
3 Verwijder de gevlochten ongeïsoleerde draad (6) van de buitenste afscherming en de afscher-
mingen en gevlochten ongeïsoleerde draden van de geïsoleerde geleiders (2, 3). Verwijder de
binnenste afscherming. Zorg ervoor dat de gevlochten ongeïsoleerde draad (1) niet wordt be-
schadigd.
4 Schuif een isolatiekous over de gevlochten ongeïsoleerde draad (1).
5 Krimp de adereindhulzen op de geleiders 2 en 3 en de gevlochten ongeïsoleerde draad (1).
6 Trek de hittekrimpbare kous over de voorbereide signaalkabel.
