TIDALFLUX2300 F
3.4 TIDALFLUX 2000 F aansluiten
De flowsensor en de signaalomvormer moeten in het equipotentiaalsysteem van de installatie
worden opgenomen. Dit kan intern gedaan worden door aansluiting van de beschermende aarde
(PE) geleider van het netvoeding systeem aan de interne PE-klem. Of externe aansluiting; door
het aansluiten van een aparte potentiaalvereffening geleider tussen de twee externe PE-
klemmen (maat M5). Een aparte massa-leiding moet een ader doorsnede van ten minste 4 mm
hebben.
Houd de schroefdraden schoon en goed ingevet (bijv. met PTFE-vet). Het vet helpt te voorkomen
dat de schroefdraden blokkeren door corrosie.
Om de deksels los te schroeven moeten eerst de vergrendelingen (een op elk deksel) worden
losgemaakt. Haal hiervoor de kopschroef M4 met binnenzeskant los met een inbussleutel nr. 2.5
totdat het deksel gedraaid kan worden. Zorg ervoor dat de vergrendelingen correct worden
teruggeplaatst, nadat de deksels weer op de behuizing zijn geschroefd.

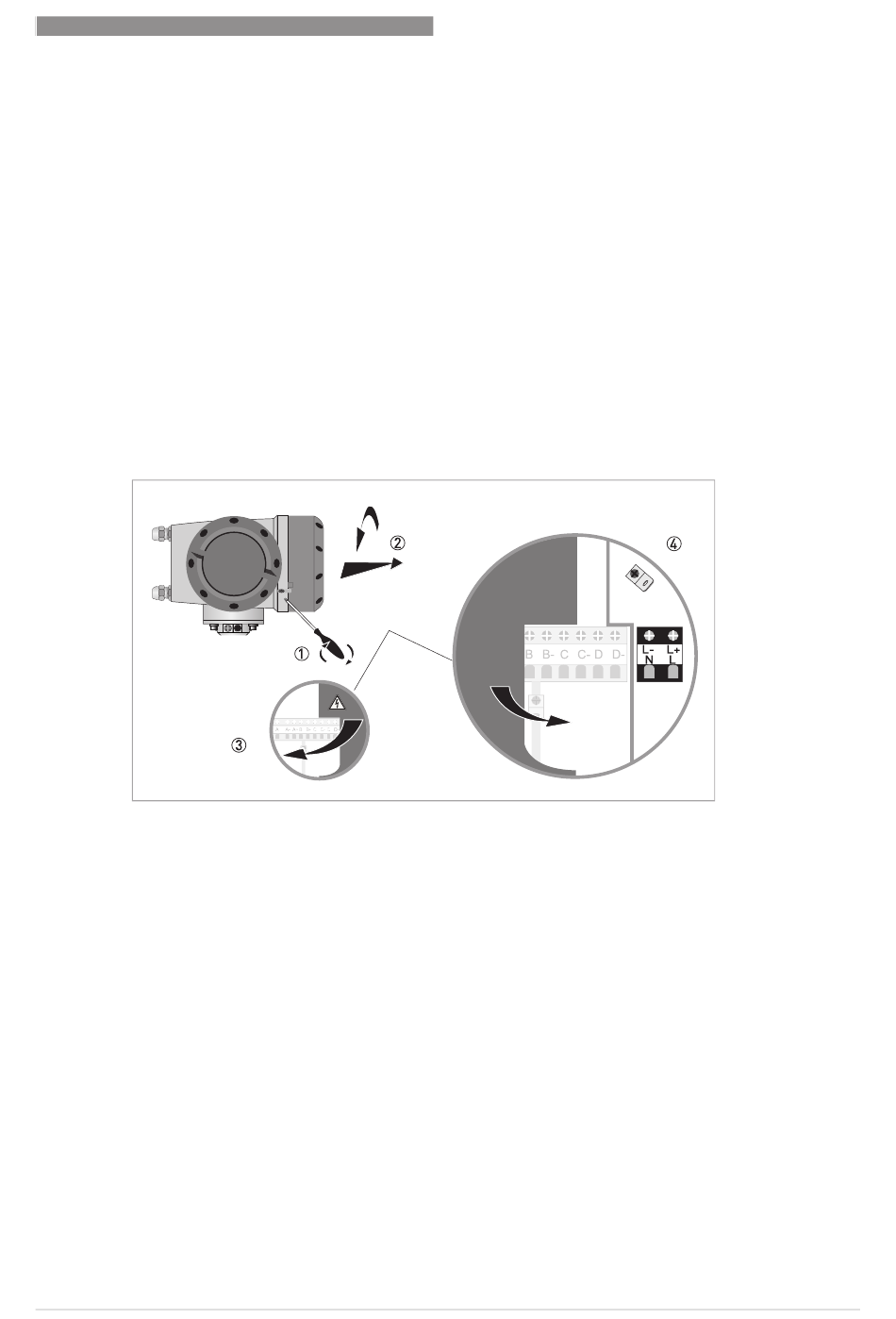

Figuur 3-3: Elektrische aansluitingen
1 Draai vergrendeling schroef los.
2 Draai (tegen de klok in) deksel los en verwijder.
3 Open / sluit veiligheids deksel van netvoeding's gedeelte
4 Netvoeding en signaal / data aansluitingen.
11/2015 - 4004796801 - QS TIDALFLUX 2300 R03 nl
ELEKTRISCHE AANSLUITINGEN
www.krohne.com
3
2
15
