Ingebruikname
Beschrijvingen Instellingen
Verbrandingslucht
2-traps brander

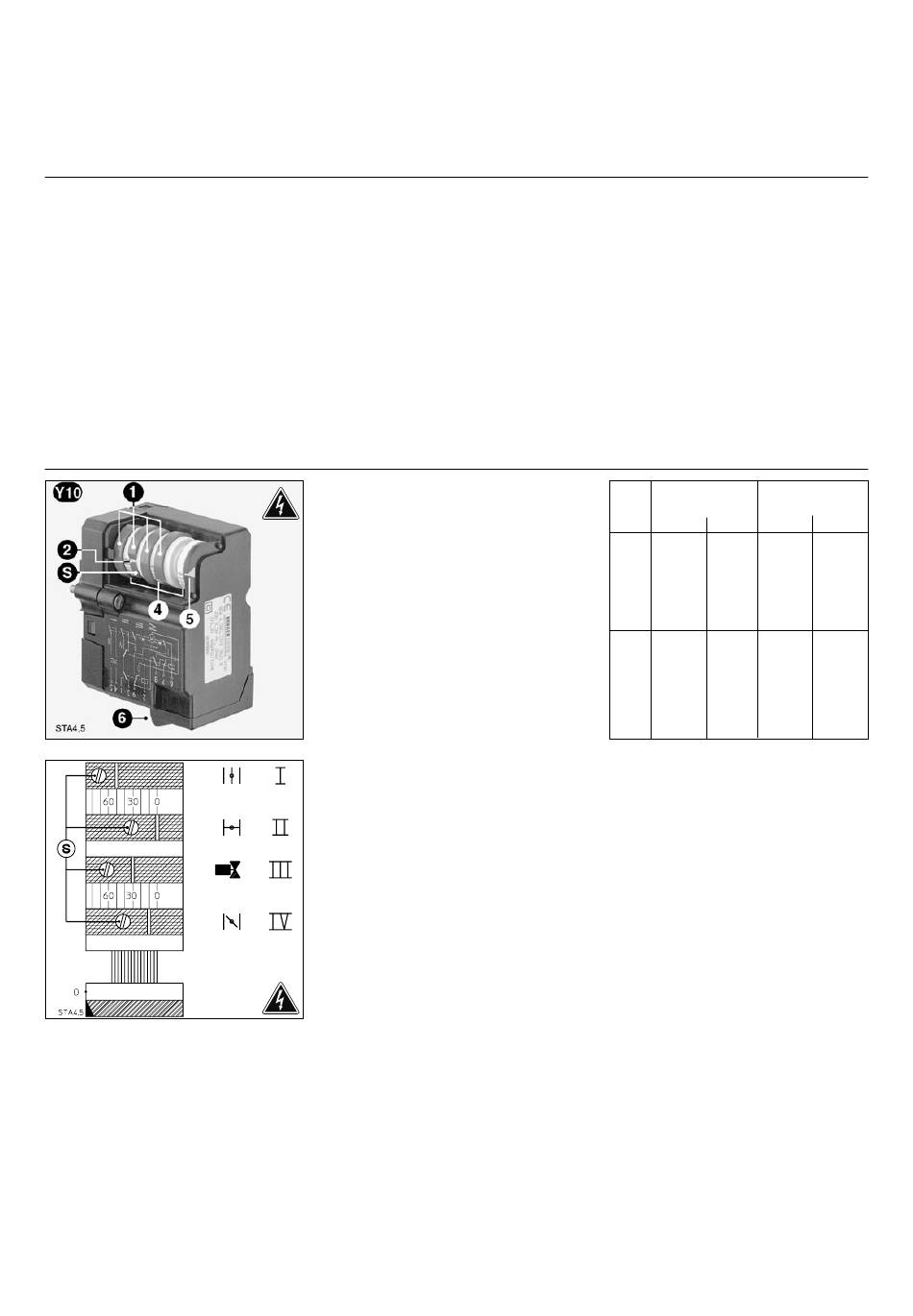

Servomotor Y10
1
Vier rode, instelbare nokken
2
Aanduiding van de stand van de
nokken ten opzichte van de
gegradueerde cilinders 4.
S
Instelschroef voor de nokken
4
Drie niet-instelbare cilinders
gegradueerd van 0 tot 160°
5
Index van de stand van de luchtklep
6
Afkoppelbare elektrische connector
Functie van de nokken:
Nok
Functie
I
Nominaal debiet
II
Sluiten bij het uitschakelen
III
Voeding van het brandstofventiel
2e trap
IV
Ontstekingsdebiet en 1ste trap
Nok III moet worden ingesteld tussen
de waarden die op de nokken I en IV
afgelezen worden.
0009 / 13 007 462B
Type Brandervermogen
Régl. cames °
brander
IV
1e trap
2e trap 1e trap
EK
85
120
03.24
138
196
20
170
240
30
EK
110
200
20
03.30
172
245
30
210
300
35
Instelling
•
De kap afnemen
•
De nokken vooraf instellen volgens
het vermogen van de ketel en de
waarden die in de tabel worden
opgegeven.
Hiertoe:
•
De schroef S verdraaien. De
hoekstand wordt bekomen ten
opzichte van de gegradueerde
cilinder en referentie 2 die op iedere
nok is aangebracht.
Rekening houden met de hysterese:
Om het luchtdebiet in de 2e trap te
–
verminderen
Om het luchtdebiet in de 1e trap te
–
I
2e trap
0
20
50
60
55
80
90
7
