11

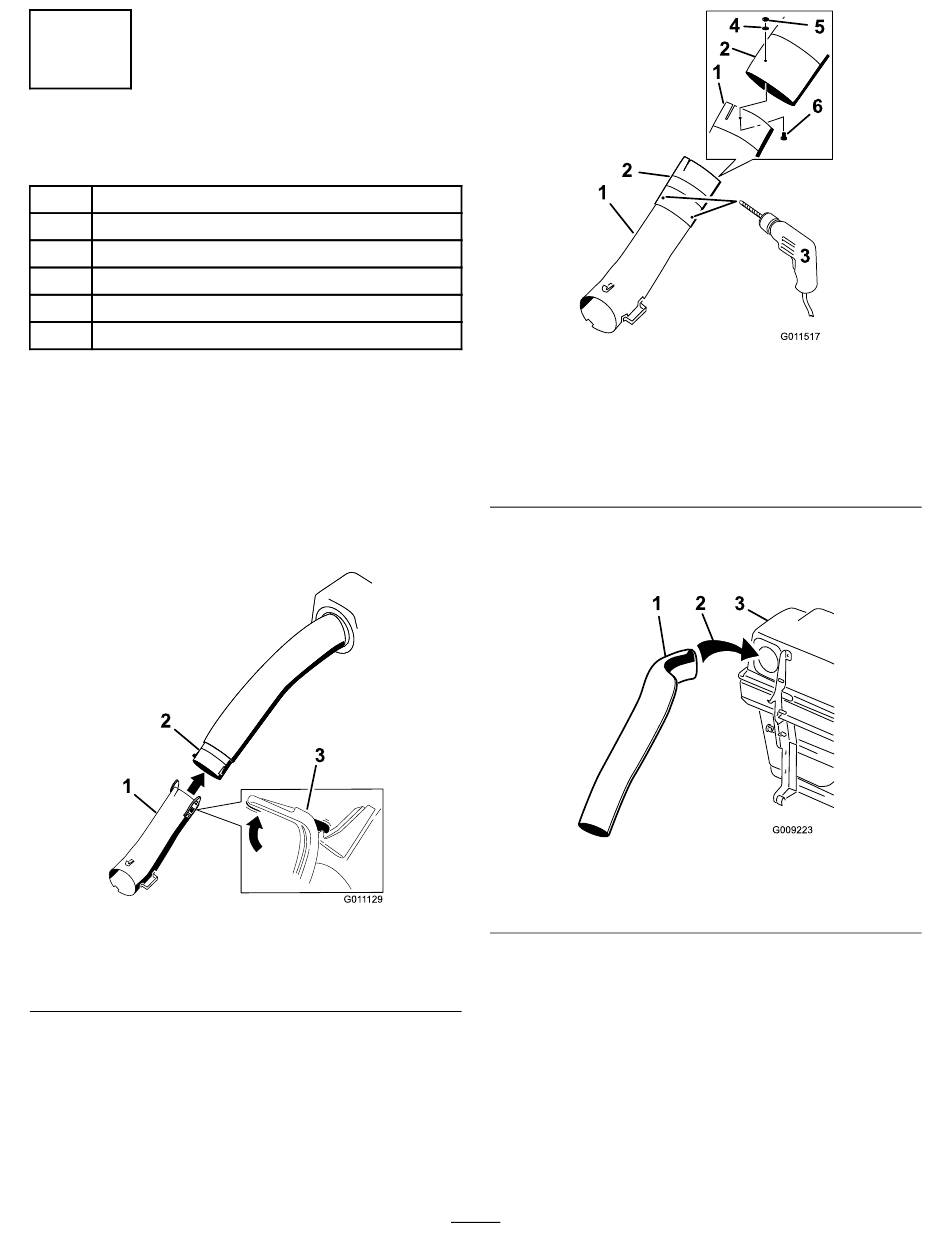

Afvoerbuizen monteren
Benodigde onderdelen voor deze stap:
1
Bovenste buis
1
Middelste buis
1
Onderste buis
6
Bout (nr. 10 x 3/4 inch)
6
Borgmoer (nr. 10)
6
Ring (7/32 inch)
Procedure
Belangrijk: Zorg ervoor dat het maaidek zich in de
laagste maaihoogtestand staat terwijl u de afvoerbuizen
monteert.
1. Breng het maaidek omlaag naar de laagste maaistand.
2. Breng de onderste buis aan in de middelste buis en
zorg voor een overlapping van 63,5 mm (Figuur 20).
Figuur 20
1. Onderste buis
2. Middelste buis
3. Gebruik de drie openingen of afdrukken in de
middelste buis als sjabloon en boor drie openingen
(met een diameter van 5,6 mm) op de plaats waar de
middelste en onderste buis samenkomen (Figuur 21).
4. Bevestig de onderste en middelste buis met 3 bouten
(nr. 10 x 3/4 inch), 3 platte ringen (7/32 inch) en 3
borgmoeren (nr. 10) (Figuur 21).
3. 63,5 mm overlapping
4. Bestaande gaten in de
middelste buis
1. Onderste buis
2. Middelste buis
3. Boor hier 3 openingen met
een diameter van 6 mm
(gebruik de bovenste buis
als sjabloon)
5. Steek de bovenste buis in de opening van de grasvanger
en trek deze terug zodat de rubberen afdichting naar
buiten steekt (Figuur 22 en Figuur 24).
1. Bovenste buis
2. Opening van grasvanger
6. Meet de afstand die de buis in de kap steekt.
Meet vanaf de plaat van de kap tot de rand van de buis
zoals wordt getoond in Figuur 23. Deze afstand moet
19 mm bedragen.
14
Figuur 21
4. Platte ring (6 mm)
5. Borgmoer (nr. 10)
6. Bout (nr. 10 x 3/4 inch)
Figuur 22
3. Kap van grasvanger
