Doorslijpschijf monteren/
vervangen

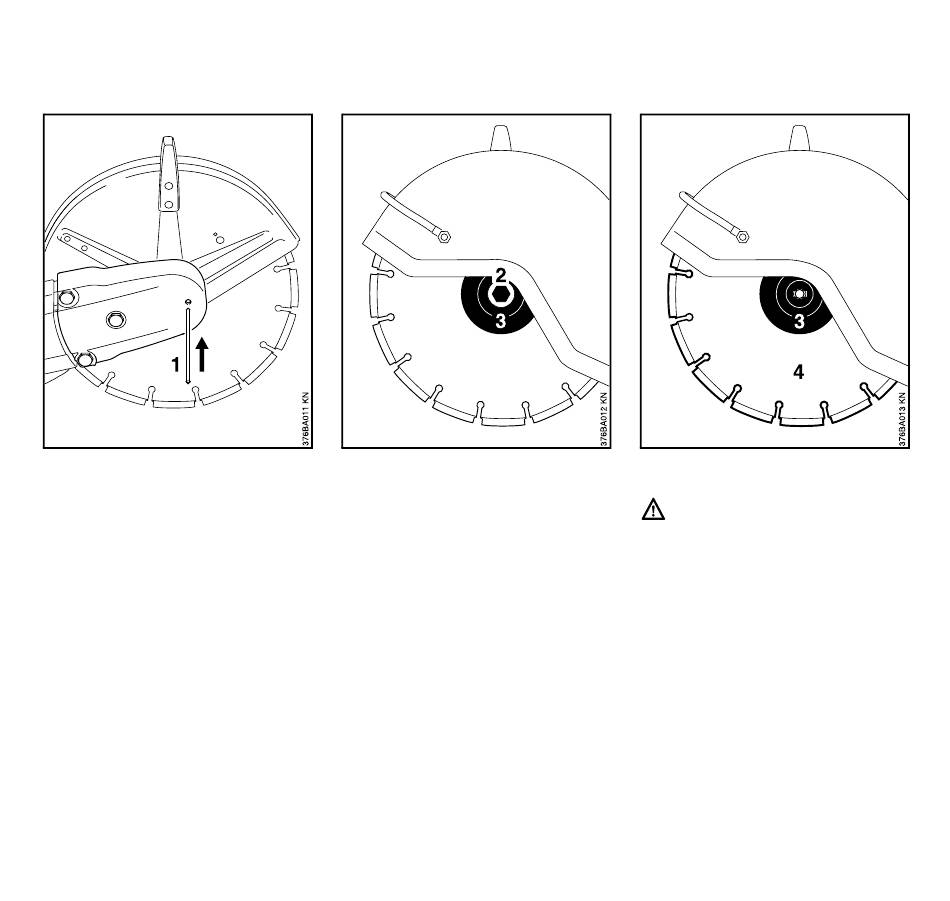

Monteren, resp. vervangen van een
slijpschijf alleen bij afgezette motor –
combischuif/combischakelaar/
stopschakelaar in stand „0" c.
Om de as te blokkeren de
1 = doorn door de boring in de
beschermkap steken – eventueel
moet de as met de combisleutel iets
worden gedraaid, tot de doorn in
een van de daarachter liggende
boringen valt
TS 700, TS 800
Met de combisleutel de
2 = bevestigingsbout losdraaien en
verwijderen
3 = voorste drukring (flens) en de te
vervangen doorslijpschijf van de as
wegnemen
4 = doorslijpschijf monteren
Bij diamantdoorslijpschijven op de
pijlen voor de draairichting letten!
3 = voorste drukring (flens)
aanbrengen – de arrêteernokken
van de voorste drukring (flens)
moeten in de sleuven van de as
vallen!
:
Zeskantbout in de boring draaien en
met behulp van de combisleutel
vastdraaien (bij gebruik van een
momentsleutel met ca. 30 Nm)
:
De doorn uit de beschermkap
trekken
