Hydraulische leidinginstallatie onder de box door de wand (U-vorm, optie 2) en elektrische aansluiting
6
230 V AC
230 V AC
4
CAN
CAN
CAN
230 V AC
230 V AC
230 V AC
1

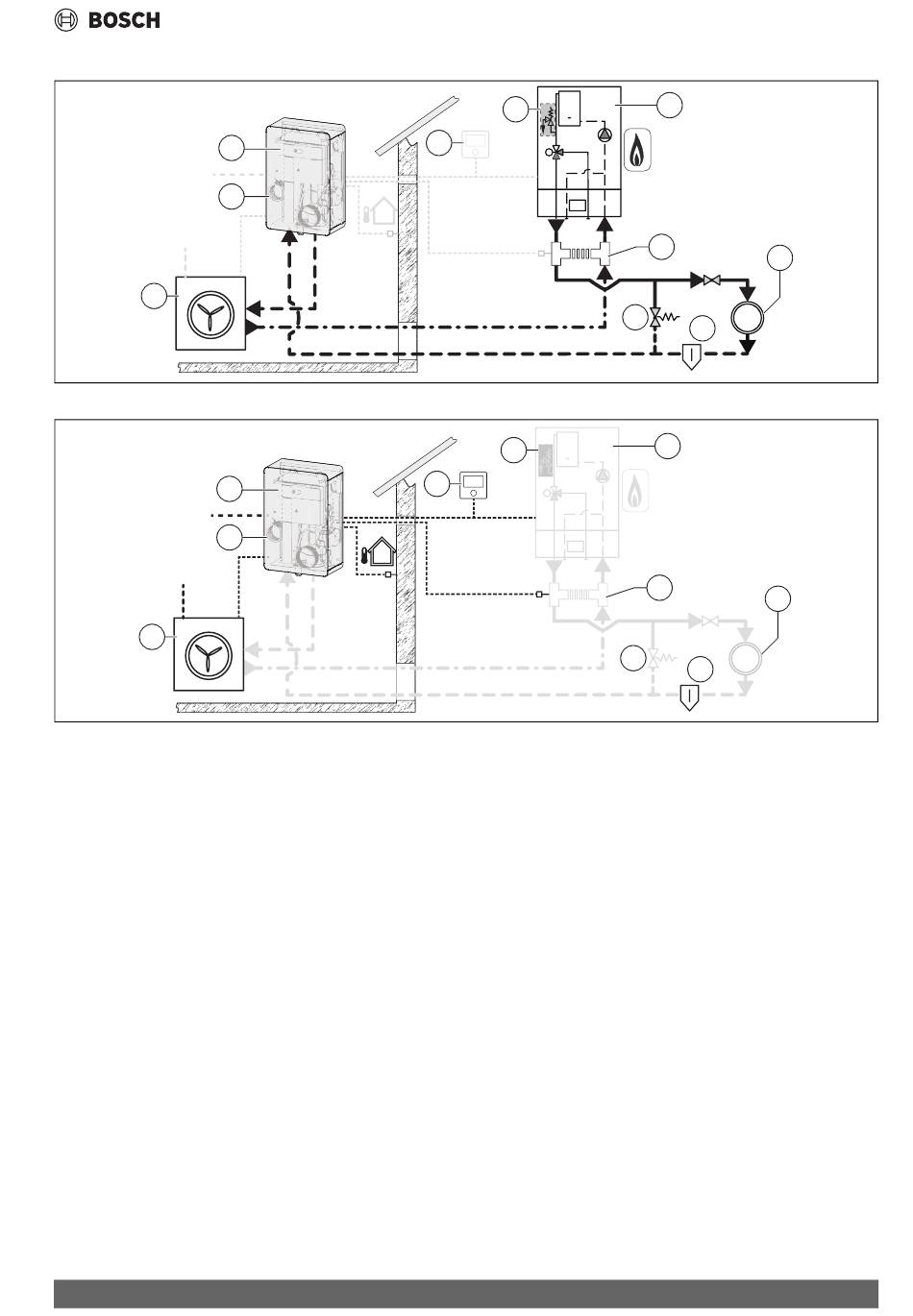

Afb. 5
Installatieschema CSH5800iAW O, hydraulisch
6
230 V AC
230 V AC
4
CAN
CAN
CAN
230 V AC
230 V AC
230 V AC
1
Afb. 6
Installatieschema CSH5800iAW O, elektrisch
Legenda bij afb. 5 en 6:
[1]
Warmtepomp (buitenunit)
[2]
Warmtebron
[3]
CV-circuit
[4]
Pompgroep hybride compleet
[5]
Bypass/open verdeler (LLH; flexibele leiding met T-stukken)
[6]
Hybride manager
[7]
Kamerthermostaat
[8]
Overstortventiel
[9]
Overstroomventiel (af fabriek standaard ingesteld op 200 mbar)
[10] Slibafscheider
CSH5800iAW O – 6721875004 (2024/01)
8
7
EMS
T1
T0
8
7
EMS
T1
T0
[T0] Open-verdelersensor
[T1] Buitentemperatuursensor
[CAN] 4-polig, CAN Power, CAN Data
Installatie hybride set met box, binnen en buiten het gebouw
2
5
9
10
2
5
9
10
3
0010053399-001
3
0010053417-001
7
