Optie 2: De hydraulische leidingen worden onder de box door de
wand geleid
Elektrische kabels kunnen naar keuze door de wand of omlaag door de
bodemplaat worden geleid (afbeelding 13 en 15).
▶ Conform de gekozen aansluitwijze de doorvoertulen insnijden.
De diameter van het boorgat voor de leidingen is afhankelijk van de ge-
kozen dikte voor de isolatie.
▶ Breng de boorgaten volgens het boorschema aan (afbeelding 15)
in de wand.
▶ De bevestigingsgaten midden/onder zijn optioneel en zijn afhankelijk
van de kwaliteit van de wand.
▶ Gebruik pluggen die geschikt zijn voor de kwaliteit van de betreffen-
de wand.
▶ Breng eerst bovenaan 2 geschikte pluggen met schroeven aan.
▶ Hang de hybride box met de bovenste bevestigingsopeningen in de
achterwand op de voorgemonteerde schroeven.
▶ Controleer of de boorgaten in de wand en de openingen in de hybride
box overeenkomen.
▶ Bevestig de hybride box indien nodig met meer schroeven.
▶ Controleer of de hybride box goed vastzit.
+
1
2
≥
Ø min. 10 mm
1
2
2

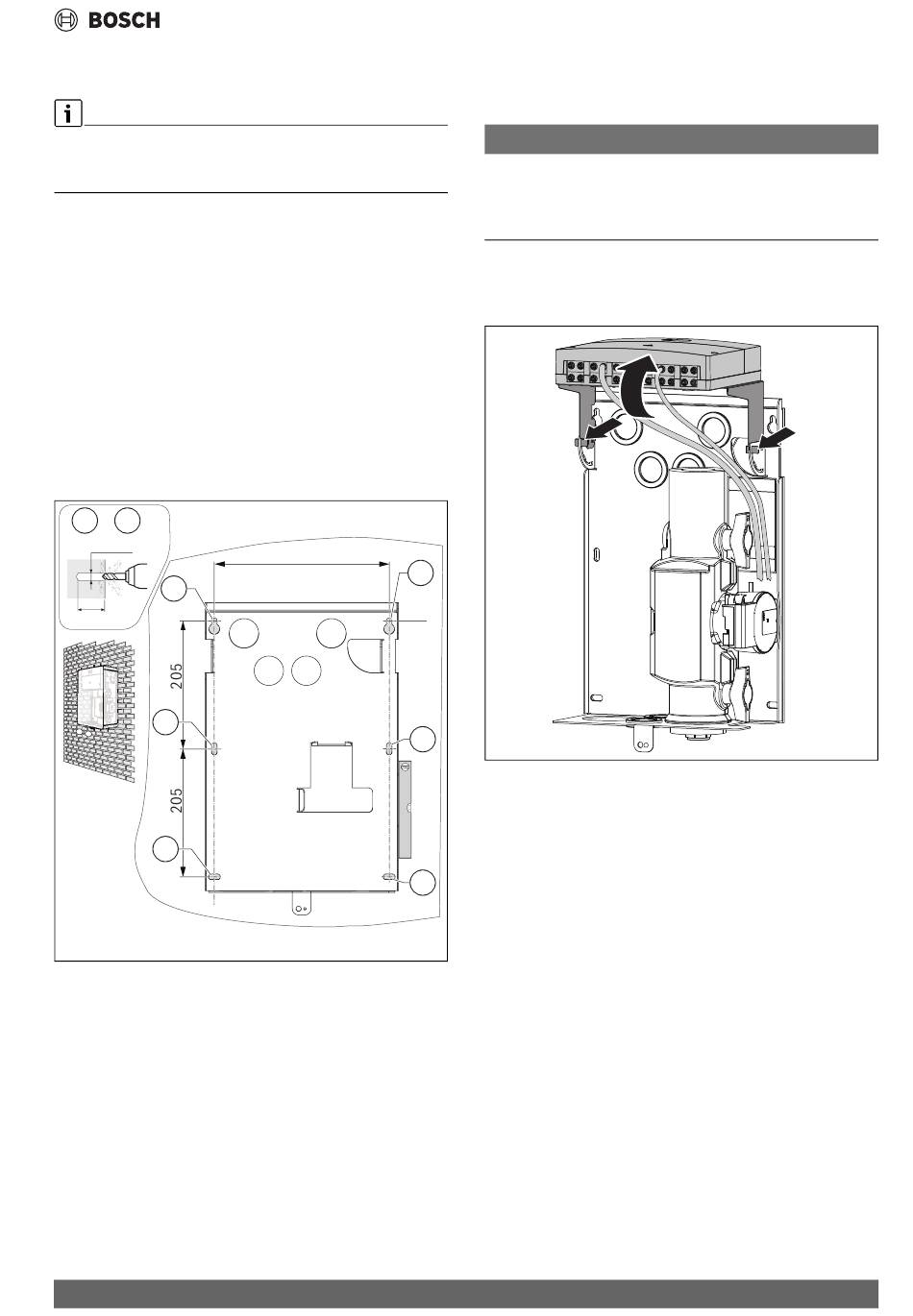

Afb. 15 Boorschema voor optie 2
[1]
Boorgaten voor bevestiging bovenaan
[2]
Boorgaten voor bevestiging midden/onder (optioneel)
CSH5800iAW O – 6721875004 (2024/01)
280
280
280
1
2
2
0010050961-002
Installatie hybride set met box, binnen en buiten het gebouw
5.9
Hydraulische aansluiting
Er zijn 2 varianten voor de hydraulische aansluiting van de hybride set
net als bij de wandmontage (hoofdstuk 5.8).
OPMERKING
Lekkage in de hydraulische leidingen!
Externe mechanische invloeden op de leidingverbindingen kunnen lekk-
ages in het leidingsysteem tot gevolg hebben.
▶ Fixeer de leidingen altijd met passende bevestigingselementen.
Voorbereiding voor beide aansluitvarianten
▶ Klik de zijdelingse klemmen op de klembeugel van de hybride mana-
ger los (1.) en draai de hybride manager omhoog (2.).
2. 2. 2.
1. 1. 1.
Afb. 16 Hybride manager omhoog draaien
Aansluiting bij wandmontage, hydraulische leidinginstallatie ach-
terzijde door de wand (optie 1)
(Hoofdstuk 5.8)
De aansluitleidingen (hydraulisch/elektrisch) worden achter de hybride
set door de buitenmuur het gebouw in geleid.
▶ Verwijder de voorste isolerende halfschaal van de leidinggroep (1.).
▶ Snijd de bovenste doorvoertules in de achterwand in overeenkom-
stig de leidingdiameter (2.).
▶ Snijd de onderste doorvoertules in de achterwand in om de elektri-
sche kabels door te kunnen voeren (3.).
1. 1. 1.
0010050978-001
13
