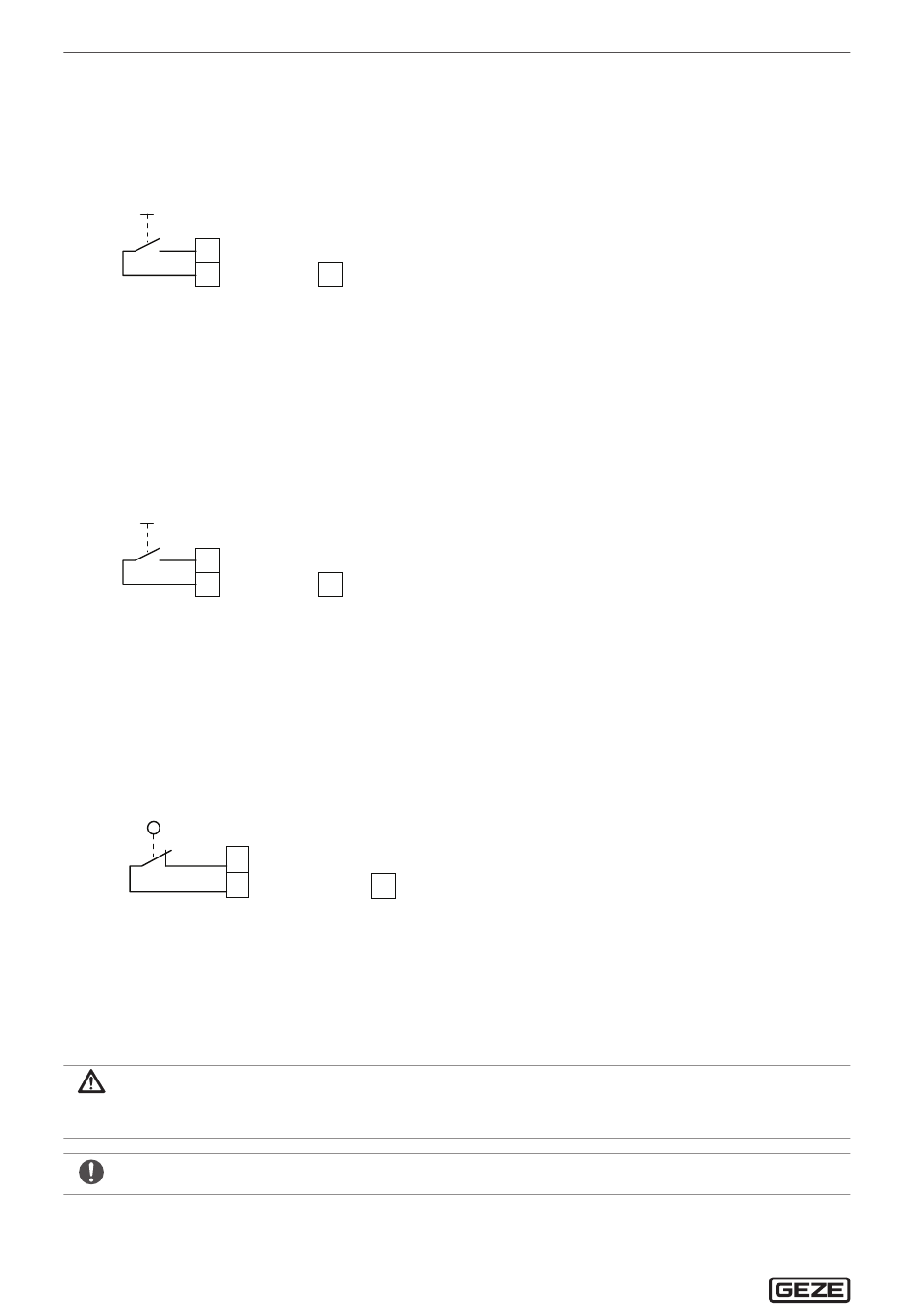

Parametreerbare ingangen
Bedrijfsmodusomschakeling Off
à Via de parametreerbare ingangen van de loopdeurbesturing kan indien nodig naar de bedrijfsmodus Off
worden omgeschakeld.
à De bedrijfsmodusomschakeling is niet mogelijk, indien de analoge programmaschakelaar MPS aangesloten is.
à Parameterinstelling:
à DPS:
c.q.
e1
à ST220: "PE1 functie" c.q. "PE2 functie" op "OFF NO" zetten.
PE1 GF
2 24V
51 PE1
Open met dubbele vleugel en openen met enkele vleugel
à Via de parametreerbare ingangen van de loopdeurbesturing kan indien nodig tussen opening met dubbele of
enkele vleugel worden geschakeld (afhankelijk van de parameterinstelling). Dit kan bijv. zinvol zijn, wanneer
het openingstype door een timer via de beschikbare programmaschakelaaringangen (NA, LS, AU, DO) wordt
omgeschakeld.
à Er kan niet tussen openingstypes worden geschakeld, als de analoge programmaschakelaar MPS is aangeslo-
ten, aangezien deze de "opening met dubbele vleugel" c.q. "opening met enkele vleugel" vast instelt.
à Parameterinstelling:
à DPS:
c.q.
e1
à ST220: "PE1 functie" c.q. "PE2 functie" op "Omschakeling zomer" (openen met dubbele vleugel) of
"Omschakeling winter" (openen met enkele vleugel) zetten.
PE1 GF
2 24V
51 PE1
Sabotage
à De parametreerbare ingang PE1 c.q. PE2 kan voor de aansluiting van een alarmcontact worden gebruikt, dat
bijv. voor de bewaking van een gesloten (sleutelschakelaar-)behuizing kan dienen. Bij gesloten behuizing
is het contact gesloten en op de ingang PE1 c.q. PE2 is 24V aanwezig. Als het alarmcontact opent, is op de
ingang PE1 c.q. PE2 0 V aanwezig. In dit geval blijft de deur gesloten en vergrendeld.
à Wanneer het contact onderbroken wordt, wordt KB in de bedrijfsmodus NA, LS, AU niet geanalyseerd. Alle
andere functies blijven ongewijzigd. Vervolgens moet bevestigd worden (fouten wissen).
à Parameterinstelling:
à DPS:
c.q.
e1
à ST220: "PE1 functie" c.q. "PE2 functie" op "Sabotage NC" zetten.
PE1
2
51
Sluitstand
à Terugmelding van een in de sluitstand aangebracht deurcontact, aangesloten op PE1 of PE2. Het deurcontact
sluit, zodra de bij de aandrijving horende vleugel de sluitstand bereikt heeft.
à Parameterinstelling:
à DPS:
c.q.
e1
e2
à ST220: "PE1 functie" c.q. "PE2 functie" op "sluitstand" zetten
Noodvergrendeling
WAARSCHUWING
Letselgevaar door beknelling en afsnijden!
Veiligheidssensoren worden niet geanalyseerd. De deur sluit met de ingestelde kracht.
Niet toegestaan bij vluchtroutes.
à De parametreerbare ingang PE2 kan voor de aansluiting van een noodvergrendelingsschakelaar worden gebruikt.
à Bij bediening van de noodvergrendelingsschakelaar is het contact gesloten en is er ca. 5 V op de ingang PE2
aanwezig.
24
op
(bedrijfsmodus Off) zetten.
e2
0 2
of
PE2 GF
52 PE2
op
(omschakeling zomer) of
e2
0 3
of
PE2 GF
52 PE2
op
zetten, voor "Sabotage".
e2
0 5
of
24V
PE2
PE1
52
PE2
op
(sluitstand) zetten.
0 6
EMD / EMD-F / EMD-F-IS / EMD-F/R / EMD Invers
(omschakeling winter) zetten.
0 4
