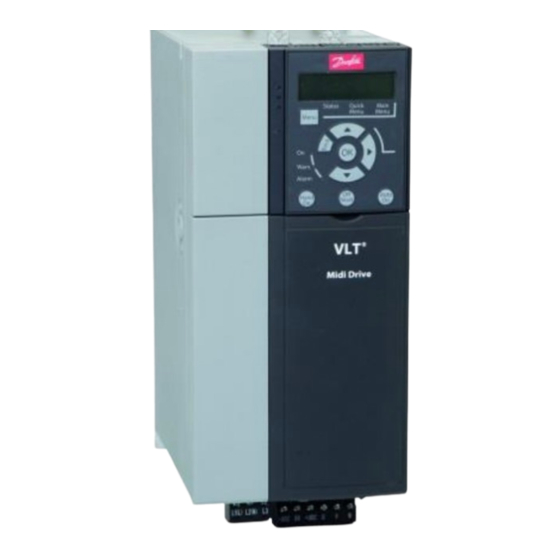

Danfoss FC280 Handleiding
Het koppelen van de aan profinet.
Verberg thumbnails
Zie ook voor FC280:
- Bedieningshandleiding (92 pagina's) ,
- Gebruikersgids (17 pagina's) ,
- Bedieningshandleiding (68 pagina's)
Gerelateerde Handleidingen voor Danfoss FC280
Samenvatting van Inhoud voor Danfoss FC280
- Pagina 1 Het koppelen van de FC280 aan Profinet. Snelle start handleiding Solar Technical Services...
-
Pagina 2: Inhoudsopgave
De waarde van de referentie en de actuele snelheid..............9 Download en installeer de GSD file voor de FC280..............10 Maak een nieuw project aan met een Profinet IO controller en een FC280........13 De programma blokken DPWR & DPRD..................18 Heeft u een vraag, stel deze gerust: ...................20... -
Pagina 3: Het Gebruikte Test Materiaal
Het gebruikte test materiaal. De MCT 10 software van Danfoss V3.26 [build 3116] Een FC280 midi drive van Danfoss 134X3070 De Siemens TIA-portal software V13 + SP1 upd9 Een S7-1212C AC/DC/RLY (6ES7212-1BD30-0XB0) firmware V2.2.0 Technical Services... -
Pagina 4: Instellingen Van De Fc280 Corrigeren Via De Mct10 Software
Instellingen van de FC280 corrigeren via de MCT10 software. Maak door middel van een usb kabel type A naar type B een verbinding tussen de laptop en de drive. De USB kabel wordt ook wel een printer kabel genoemd. Start vervolgens de MCT10 software op. - Pagina 5 De standaard fabrieksinstelling voor digitale ingang 27 is “Coast inverse”. Als u deze niet corrigeert dan kan de plc uitsturen maar er gebeurd niets, ook geen foutmelding. Alleen als u in de plc de status uitleest en daar een foutmelding aan verbindt is het duidelijk wat er aan de hand is. Het test programma wat gebruikt is, is redelijk eenvoudig en leest geen status uit! Stel vervolgens het “Control word profile”...
-
Pagina 6: Het Ip Adres Toekennen Via De Siemens Software
Stel het “IP address Assignment” in op manual. Dubbel klik Het IP adres toekennen via de Siemens software. Start de TIA-portal van Siemens op en maak de volgende stappen: Technical Services maandag 10 oktober 2016 Industrial Automation www.solarnederland.info... - Pagina 7 1. Klik om de map “Online Access” te openen. 2. Klik om de map te openen, dit is in deze test de Wifi verbinding maar kan ook LAN zijn. De namen op uw laptop kunnen anders zijn! 3. Dubbelklik op de “Update accessible devices” de software scant nu het netwerk op actieve deelnemers. 4.
-
Pagina 8: De Telegram Typen, Status- En Control Bits
De telegram typen, status- en control bits. Onderstaand vindt u het overzicht van de verschillende telegram type. P915.4 / P915.5 / P915.2 / P916.4 P916.5 P916.2 P915.3 / P916.3 Technical Services maandag 10 oktober 2016 Industrial Automation www.solarnederland.info... - Pagina 9 In deze handleiding gaan wij uit van het PPO type 3, wat inhoud dat er 2 woorden geschreven worden en 2 woorden gelezen. Dit zijn respectievelijk: P915.0, P915.1, P916.0 en P916.1 In parameter P915.0 wordt door de PLC het commando woord geschreven. ...
-
Pagina 10: De Waarde Van De Referentie En De Actuele Snelheid
De waarde van de referentie en de actuele snelheid. Technical Services maandag 10 oktober 2016 Industrial Automation www.solarnederland.info... -
Pagina 11: Download En Installeer De Gsd File Voor De Fc280
Download en installeer de GSD file voor de FC280. Download de GSD file en plaats die in een folder op de laptop. Selecteer in het options menu de optie “Manage general station description files (GSD)”. Technical Services maandag 10 oktober 2016 Industrial Automation www.solarnederland.info... - Pagina 12 Technical Services maandag 10 oktober 2016 Industrial Automation www.solarnederland.info...
- Pagina 13 In de hardware catalogus is de FC280 nu toegevoegd. Technical Services maandag 10 oktober 2016 Industrial Automation www.solarnederland.info...
-
Pagina 14: Maak Een Nieuw Project Aan Met Een Profinet Io Controller En Een Fc280
In het project wordt de S7-1200 geplaatst, dit kan m.b.v. de functie “Add new device” Selecteer nu de “Devices & networks”. Vanuit de hardware catalogus kunt u nu de FC280 slepen naar het middelste scherm. Het is ook mogelijk om te dubbelklikken om de FC280 in de hardware catalogus. - Pagina 15 Sleep nu het telegram type PPO3 naar de aangegeven locatie, of dubbelklik op de PPO3 in de hardware catalogus. Het telegram is nu toegevoegd aan de drive! Technical Services maandag 10 oktober 2016 Industrial Automation www.solarnederland.info...
- Pagina 16 Geef in het onderstaande scherm aan dat het “IP address” op het device is ingesteld. Als u een andere naam voor de drive heeft gebruikt dan wat er in het onderstaande scherm staat, haal dan het vinkje bij “Generate PROFINET device name automatically” weg en geef de naam op. Voorbeeld: Technical Services maandag 10 oktober 2016...
- Pagina 17 Koppel de drive nu aan de controller. 1. Klik op de link “Not assigned”. 2. Selecteer uit de pop-up de gewenste controller. De drive is nu gekoppeld! Sla het project op. Technical Services maandag 10 oktober 2016 Industrial Automation www.solarnederland.info...
- Pagina 18 Compile en download het project naar de PLC. 1. Klik met de rechter muisknop op de folder PLC. 2. Klik op de optie “Compile”. 3. Klik op “Hardware (rebuild all). Herhaal dezelfde stappen voor de “Software (rebuild all blocks)! Download het project naar de controller. Technical Services maandag 10 oktober 2016 Industrial Automation...
-
Pagina 19: De Programma Blokken Dpwr & Dprd
De programma blokken DPWR & DPRD. U kunt via de adressen de drive aansturen, de adressen kunnen binnen de cyclische IO tabel liggen of via de PIP tabel. Het is programma technisch gezien iets netter om de DPWR en DPRD blokken te gebruiken. Sleep vanuit de tab “extended instructions”... - Pagina 20 Koppel de rest van het blok aan de gewenste parameters. In ons voorbeeld is er gekozen voor tijdelijke parameters welke in de functie bouwsteen beschreven en gelezen worden. Voorbeeld: Technical Services maandag 10 oktober 2016 Industrial Automation www.solarnederland.info...
-
Pagina 21: Heeft U Een Vraag, Stel Deze Gerust
Herhaal hetzelfde voor het blok “DPWR_DAT”. Op deze wijze kunt u een aanstuurblok schrijven wat meerdere keren te gebruiken is. Denk hierbij aan een project met meerdere drives. Heeft u een vraag, stel deze gerust: Solar Technical Services 088-7652761 tpsindustrie@solarnederland.nl www.solarnederland.info Technical Services maandag 10 oktober 2016...
