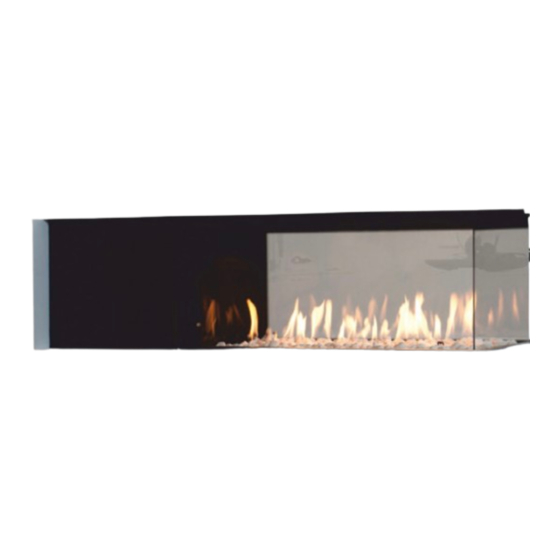

M Design Luna Diamond 1000 RD Gebruikershandleiding
Verberg thumbnails
Zie ook voor Luna Diamond 1000 RD:
- Gebruiksaanwijzing & handleiding onderhoud (13 pagina's)
Gerelateerde Handleidingen voor M Design Luna Diamond 1000 RD
Samenvatting van Inhoud voor M Design Luna Diamond 1000 RD
- Pagina 1 Voor de plaatser INSTALLATIEVOORSCHRIFTEN Luna Diamond 1000 RD - 1300 RD GESLOTEN GASHAARD Verdeler/Fabrikant M-Design Benelux BVBA B-8210 Zedelgem - Belgique V-2019-10...
-
Pagina 2: Inhoudsopgave
INHOUD 1. Algemeen ...................... 3 2. Aansluiting ....................3 3. Installatie van de haard ................4 3.1. Plaatsen van de haard ................4 3.2. De Gasunit ....................5 3.3. De gasaansluiting ................... 6 3.4. De electrische aansluiting ..............6 3.5. Ombouw van aardgas naar propaan (of omgekeer) ......6 4. -
Pagina 3: Algemeen
1. ALGEMEEN Dit toestel is een inbouwhaard met een gesloten verbrandingssysteem en is ontworpen voor sfeer en gezelligheid in uw woonkamer. Het is een efficiënte warmtebron en geeft het gevoel van een echte openhaard. Het gesloten verbrandingssysteem berust op het principe dat door de natuurlijke trek in de haard, waarbij de verbrandingsgassen naar buiten worden afgevoerd, de voor verbranding van gas benodigde lucht (zuurstof) van buiten het huis wordt toegevoerd. -
Pagina 4: Installatie Van De Haard
3. INSTALLATIE VAN DE HAARD Controleer eerst de haard vooraleer u met de plaatsing begint. 3.1. PLAATSEN VAN DE HAARD Plaats de haard op een stabiele ondergrond en maak gebruik van de stelvoeten om de hoogte te regelen en het toestel pas te zetten. OPGELET : NOOIT HET TOESTEL RECHTSTREEKS OP DE VLOER OF GROND PLAATSEN ZON- DER DE VOETEN. -
Pagina 5: De Gasunit
3.2. DE GASUNIT De gasbatterij of “NEARBOX” wordt voor de veiligheid bij transport vastgeschroefd op de pallet. De gasunit moet losgeschroefd worden van de pallet alvorens de installatie kan beginnen. Ontvanger DFGT-03MC01 V09 NEARBOX (gasunit) naar hoofdbrander (rode markering) Gasaansluiting 1/2” Gasklep Branderautomaat VK4105ME5004... -
Pagina 6: De Gasaansluiting
3.3. DE GASAANSLUITING Plaats de NEARBOX in de nabijheid van een opening (met deurtje) voorzien in de wand van schouwmantel. Het toestel wordt altijd aangesloten met een goedgekeurde gaskraan 1/2” (voor België een B.G.V. gekeurde kraan) en bij voorkeur met een gele gasflexibel en moet ten allen tijde bereikbaar zijn. -
Pagina 7: Monteren Van Het Concentrisch Kanaal
4. MONTEREN VAN HET CONCENTRISCH KANAAL Gebruik enkel concentrische buizen van het merk ONTOP-METALOTERM en dit beschreven volgens de richtlijnen in de handleiding. Onze gashaarden zijn enkel getest met buizen van ONTOP-METALOTERM. Bij het niet gebruiken van deze buizen, garanderen we geen goede werking van onze gashaarden. -
Pagina 8: Dakdoorvoer Via Een Bestaande Schouw (C91)
4.2. DAKDOORVOER VIA EEN BESTAANDE SCHOUW (C91) Ø200 / Ø 130 Toestel / Appareil C (min) C (max) Restrictie (vanaf 4m) Pastille (a.p.d. de 4m) 1000 RD Ø 60 1300 RD Ø 60 hermetsich afdichten op schouwuitgang USDVC13 USSAN 13 USSAN 13 FLEXIBEL Ø130 hermetsich afdichten... -
Pagina 9: Dakdoorvoer Met Verloop
4.3. DAKDOORVOER MET VERLOOP USDVC13+USAB USSR USDP USLS USMB USB90 Ø200/Ø130 USKB US 100/50/25 Ø200/Ø130 Ø 200/130 Toestel / Appareil A (min) B (max) C (min) (A+B+C )max 1000 RD 1300 RD A+C - 1m B-A-81 Per bocht 90° : 1m vertikaal (C) bijrekenen of 1m horizontaal (B) aftrekken Per bocht 45°/30°/15°... -
Pagina 10: Muuruitgang (C11)
4.4. MUURDOORVOER (C11) USB90 Ø200/Ø130 USMPG USKB USDHC13+USAB USDHC4 13+USAB US 100/50/25 Ø200/Ø130 Ø 200/130 Toestel / Appareil A (min) B (min) B (max) 1000 RD muurdoorvoer sortie murale 1300 RD muurdoorvoer muurdoorvoer sortie murale sortie murale Let er op dat elk horizontaal gedeelte niet naar beneden helt in de richting van de uitlaat. -
Pagina 11: Regeling Vlammen
5. REGELING VLAMBEELD INSTALLATIE - REGELING VAN DE LUCHTINLAAT Vóór de eerste ingebruikname moet u het glas (buiten en binnen) en de haard van stof en vet reinigen. Als u het glas niet goed schoonmaakt, kan er een “film” verschijnen na het ontsteken van de haard. -
Pagina 12: Convectie
Het toestel niet isoleren! Gebruik zeker geen glas- of steenwol, af andere soorten isolatie materiaal. Deze kunnen via de convectiekanalen verkleuring vooroorzaken en hinderlijke geuren. 7. CONVECTIE De opbouw van de haard moet VERPLICHT voorzien worden van een convectiepakket, bestaande uit convectieroosters aangesloten op uitrekbare flexibels van 3m of 5m. Op die manier kan, dankzij de natuurlijke convectie, de warmte afgevoerd worden. -
Pagina 13: Convectieroosters
7.1. CONVECTIEROOSTERS UITLAAT CONVECTIE: U mag kiezen tussen 3 soorten Designroosters naargelang de ombouw van het toestel : Designrooster (2 aansluitingen) , Designrooster langwerpig klein model (2 aansluitingen) of groot model (4 aansluitingen). INLAAT CONVECTIE: U mag kiezen tussen 2 soorten aanzuigroosters : 2dm of 4dm Designrooster (uitlaat) Designrooster langwerpig... -
Pagina 14: Plaatsen Van De Houtstammen
8. PLAATSEN VAN DE HOUTSTAMMEN • Zorg ervoor dat de waakvlam gedoofd is en de haard afgekoeld is. • Open de deur van de haard door de ruit onder een hoek van 45° naar beneden te kantelen. • Verspreid de meegeleverde materialen. Dit zijn ofwel de set houtstammetjes, de set diamond, de set safir of de set witte steentjes. - Pagina 15 Houtset voor Luna Diamond 1000 RD Gas Installatievoorschriften - Luna Diamond Gas 1000-1300RD Nederlands...
- Pagina 16 Houtset voor Luna Diamond 1300 RD Gas Installatievoorschriften - Luna Diamond Gas 1000-1300RD Nederlands...
-
Pagina 17: Technische Tekeningen
9. TECHNISCHE TEKENINGEN Luna Diamond Gas 1000RD Ø200/130 1060 Ø150 1070 Luna Diamond Gas 1300RD Luna Gas 1000RD - (Type 2 - 30mm) Ø200/130 ver. 15.9.2019 1204 1360 1274 Ø150 1284 1370 Installatievoorschriften - Luna Diamond Gas 1000-1300RD Nederlands... -
Pagina 18: Afmetingen Designroosters
10. AFMETINGEN DESIGNROOSTERS Designrooster (uitlaat) met 2 aansluitingen 1223 Designrooster langwerpig groot model (uitlaat) Designrooster langwerpig klein model (uitlaat) Aanzuigrooster (inlaat) 2dm Aanzuigrooster (inlaat) 4dm Installatievoorschriften - Luna Diamond Gas 1000-1300RD Nederlands...
