3.5.4
Ontstekingsventilator, aandrijving brander reiniging en
windbuizen de-/monteren
De aggregaten zijn in de fabriek in de ketelbehuizing
(onderbouw) gemonteerd en kunnen voor het plaatsen
worden gedemonteerd.
►
Plaats het tussenvat rechts van de ketel op een afstand van ca.
500 mm.
Ontstekingsventilator de-/monteren
AANWIJZING: Installatieschade door onvakkundige
demontage/montage!
Het ontstekingspatroon kan beschadigd raken als de
vleugelmoeren te strak worden aangedraaid.
►
Draai de vleugelmoeren alleen met de hand aan.
Demontage
►
Draai de vleugelmoeren [1] los.
►
Verwijder de WAGO-contrastekker [2] van de toevoerleiding van
de ontstekingsventilator.
►
Trek de ontstekingsventilator [3] uit de montagebeugel
[4]. Montage
►
Steek de ontstekingsventilator [3] tot aan de aanslag in de houder
[4].
►
Steek de WAGO-contrastekker [2] van de toevoerleiding
van de ontstekingsventilator in de montagebeugel [4]
van de ontstekingsventilator.
►
Draai de vleugelmoeren [1] met de hand aan.

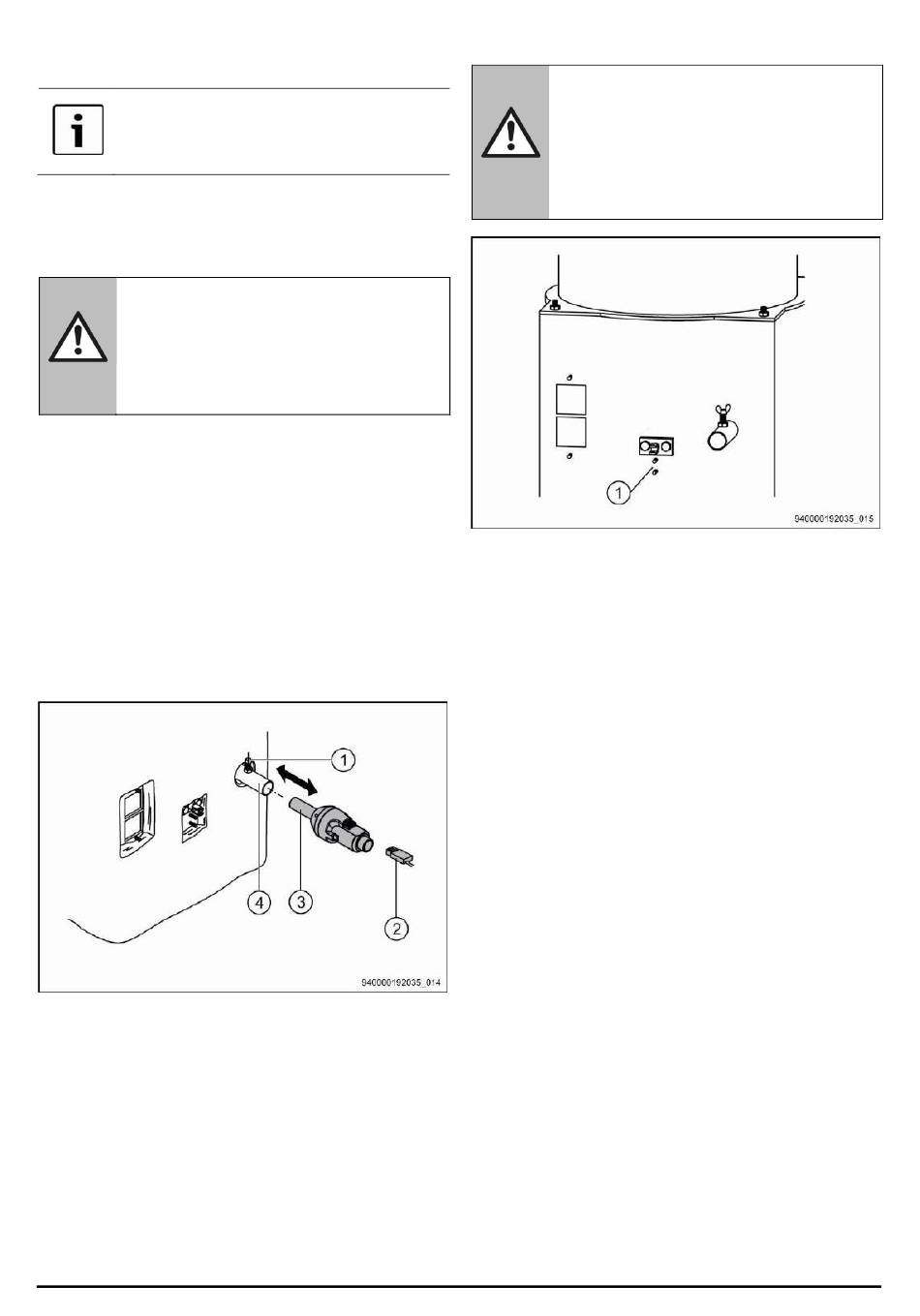

Afbeelding 14
Ontstekingsventilator monteren/demonteren
[1] Vleugelmoer
[2] WAGO-contrastekker van toevoerleiding
[3] Ontstekingsventilator
[4] Montagebeugel
Biotech
14
Aandrijving brander reiniging monteren/demonteren
AANWIJZING: Installatieschade door onvakkundige
demontage/montage!
De leiding van de brander reiniging is in de fabriek
aangesloten op de aandrijving en kan beschadigd raken
als u bij de demontage van de console met de
aandrijving dit bouwonderdeel niet op een veilige plaats
kunt neerleggen. De leiding mag niet gespannen staan.
Afbeelding 15
Positie van de aandrijving brander reiniging op de
ketelonderbouw
[1] Demontage
schroefdraadbouten M10
►
Draai de veerklepbouten [1] los en verwijder deze.
►
Schuif de roosterstang met gaffelkop [2] tot aan de aanslag in de
richting van de ketelonderbouw.
►
Draai de 2 zeskantbouten M10 met gefixeerde ring [3] los,
verwijder deze van de schroefdraadbouten [4] en leg deze opzij.
►
Trek de aandrijving brander reiniging met roosterreinigingssensor
gemonteerd op de console [5] eraf en leg deze onder het
tussenvat.
Montage
►
Schuif de aandrijving brander reiniging met
roosterreinigingssensor gemonteerd op de console [5] op de
schroefdraadbouten [4].
►
Schroef de console altijd met een zeskantbout M10 met
gefixeerde ring [3] vast op de schroefdraadbouten [4].
►
Verbind het gatenframe [6] en de roosterstang met gaffelkop [2]
met veerklepbouten [1] en stel deze af in het midden.
940000192035
11/2017 (NL)
