6 Elektrische aansluitingen
6.1
Veiligheidsbalk
6.2
Circulatiepomp
7674651 - v.01 - 04112021
745801RMA_handleiding_320-620NL_F2.indd 17
745801RMA_handleiding_320-620NL_F2.indd 17
Belangrijk:
• Z org dat de elektrische aansluitingen van de cv-ketel zijn losgekoppeld
voordat u begint.
• D e werkzaamheden mogen uitsluitend worden uitgevoerd door een
gekwalificeerde monteur.
Alle veiligheidsvoorzieningen worden in serie aangesloten op de BL-in-
gangsklemmen van de regeleenheid van de ketel.

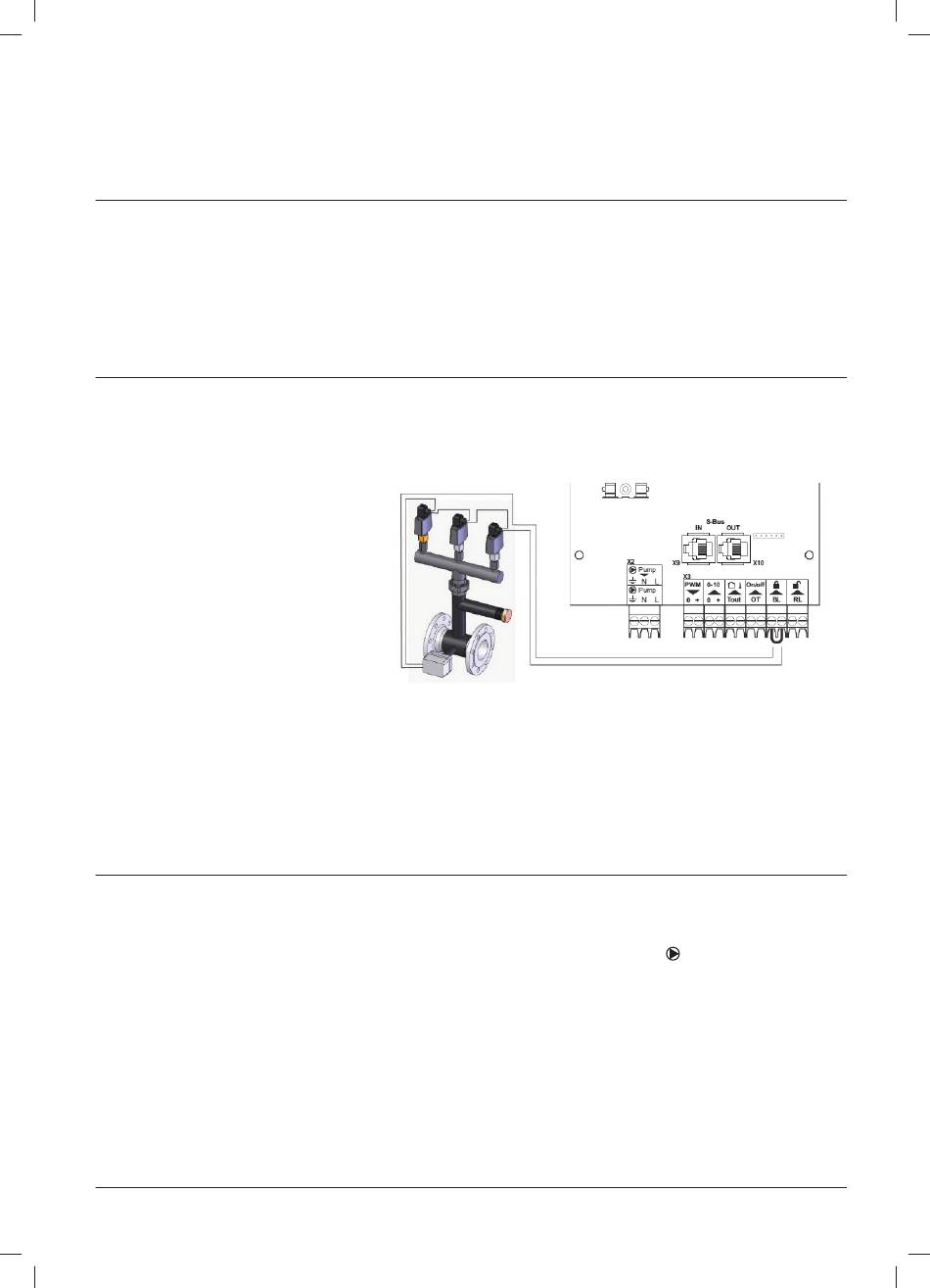

Schematische weergave:
De cv-ketel heeft een blokkeeringang waarin bij levering een brug is ge-
plaatst. Als de verbinding tussen de klemmen wordt onderbroken, wordt
de cv-ketel uitgeschakeld of vergrendeld. Op deze beveiligingsingang,
die wordt aangeduid met 'BL', kan een beveiligingsvoorziening zoals een
rookgasthermostaat worden aangesloten. Waarschuwing: de BL-ingang
kan alleen worden gebruikt voor het aansluiten van potentiaalvrije con-
tacten. De schakelactie (blokkeren of lock-out) kan worden ingesteld via
parameter AP001 in het menu van de cv-ketel.
Lees voordat u de circulatiepomp installeert en aansluit de handleiding
van de pomp en de IF-module. Sluit de voeding van de pomp aan op de
klemmen gelabeld 'Pump' op de regeleenheid. Sluit de pompbesturing
aan op de klemmen met het pompsymbool op de regeleenheid van de
secundaire cv-ketel. Als het gebouwbeheersysteem de cv-ketel (en daar-
mee de circulatiepomp) regelmatig inschakelt (meer dan 4x per uur), ad-
viseren we om de pomp aan te sluiten op zijn eigen voeding. De functie
van de analoge uitgang stelt u in met parameters PP015, PP016 en PP018.
Dit doet u in het menu van de cv-ketel. De pompsnelheid wordt geregeld
met het 0-10 V uitgangssignaal. Raadpleeg de installatie- en servicehand-
leiding van de ketel voor meer informatie over het aansluiten en besturen
van de circulatiepomp.
6 Elektrische aansluitingen
09-11-21 10:35
09-11-21 10:35
17
