Samenvatting van Inhoud voor Bticino Video KIT 369711

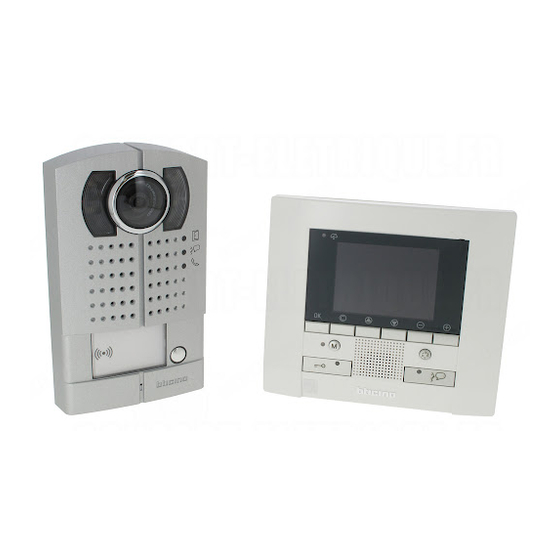

- Pagina 1 369711 Video KIT Installatiehandleiding 01/13-01 PC...
-
Pagina 3: Inhoudsopgave
Video Kit Inhoudsopgave 1 Inleiding Waarschuwingen en raadgevingen Basis schema 2 Beschrijving Extern punt Intern punt 3 Installatie Het externe punt installeren Installatie van het intern punt Doorsnede sleutels (mm 4 Configuratie Configuratie externe plaats Het interne punt configureren 4.2.1 De modus M selecteren 4.2.2 Betekenis van de symbolen 4.2.3 Vervollediging van de Snelle Configuratie 4.2.4 Menu configuratie... -
Pagina 4: Inleiding
Voordat men overgaat tot de installatie moet men aandachtig deze handleiding lezen. De garantie vervalt automatisch in geval van nalatigheid, onjuist gebruik, schending vanwege niet geautoriseerd personeel. De Video KIT mag uitsluitend worden gebruikt in digitale 2-aderige installaties van BTicino. Oude deurbelinstallatie Bestaande 3-aderige installatie met alleen een oproepfunctie. -
Pagina 5: Basis Schema
Video Kit Basis schema Drukknop opening S+ S- 18 V; 4 A impulsief; 250 mA onderhoud (30 Ω max) PL S+ S- BUS TK BUS PI 0322 06 346000 346830 PRI 230V~ 50 - 60Hz 260mA 1,2A IP30 BUS 2 1 230 Vac... -
Pagina 6: Beschrijving
2 Beschrijving Extern punt 1 - Antenne / badge leesapparaat 2 - Activering/deactivering toon bevestiging opening slot 3 - Knop reset / programmering badge 4 - Instelling microfoon 5 - Instelling luidspreker 6 - Groene LED: indicatie deur open 7 - Groene LED: actieve communicatie 8 - Knipperende groene LED: oproep doorgeschakeld;... -
Pagina 7: Intern Punt
Video Kit Intern punt 1 - Microfoon. 2 - LCD kleurendisplay: visualiseert de menu’s die de operaties van gebruik en programmering begeleiden, toont de beelden genomen vanop het extern punt of door andere televisiecamera’s. 3 - Toetsenbord van navigatie: staat de navigatie toe binnen in het menu, alsook de bevestiging (toets OK) of de annulering (toets C) van de operaties van programmering. - Pagina 8 2 Beschrijving 1 - Verbinding met de BUS van het digitaal systeem 2 draden BTicino 2 - Microschakelaar ON/OFF van beëindiging traject 3 - Behuizing van de configurators 4 - Connector voor supplementaire voeding Gebruik teleloop: Het akoestisch toestel naar de stand T schakelen.
-
Pagina 9: Installatie
Video Kit 3 Installatie Het externe punt installeren Installeer de camera niet tegenover grote lichtbronnen of op plaatsen waar de opname van het onderwerp door sterk tegenlicht wordt gestoord. Voorgaande problemen zijn op te lossen door de camera op een hoogte van 180 cm te installeren (in plaats van 160 – 165 cm) en het objectief omlaag te richten zodat de kwaliteit van de opnames beter zal zijn. - Pagina 10 3 Installatie CLAC CLAC CLAC...
- Pagina 11 Video Kit 5 – 10 mm Met kracht duwen ...
-
Pagina 12: Installatie Van Het Intern Punt
- binnenshuis installeren - niet aan waterdruppels en -stralen blootstellen - de ventilatieopeningen niet versperren - uitsluitend in 2-dradige SCS BTicino systemen installeren. Leder oneigenlijk gebruik kan de veiligheid van het product schaden. Aanbevolen hoogte behoudens andere normen in voege. - Pagina 13 Video Kit Gebruik voor de bevestiging van de basis expansiepluggen en schroeven met een passende diameter. Bevestig de basis niet direct aan de inbouwdoos. Verwijder het interne punt van de basis door het lipje A met een schroevendraaier in te drukken en de basis vervolgens omhoog te duwen.
-
Pagina 14: Doorsnede Sleutels (Mm 2 )
PRI 230 V~ 50 - 60 Hz 260 mA IP30 1,2A 2 - 1 50 m 50 m 50 m 30 m > 0,2 mm BTicino L4669 50 m 50 m 50 m 30 m 0,35 mm 140 m 115 m 100 m... -
Pagina 15: Configuratie
Video Kit 4 Configuratie Configuratie externe plaats P: niet configureren N: niet configureren T: timer deurslotrelais S: niet configureren Configurator nummer - T 0 = geen configurator als de 10 s drukknop Timer deurslotrelais met inwonerbadge Configurator nummer - T 0 = geen configurator 10 s... -
Pagina 16: Het Interne Punt Configureren
4 Configuratie Het interne punt configureren N = niet configureren P = niet configureren M = modus (bepaalt de hoofdpagina van het menu en dus de mogelijke functies). -
Pagina 17: De Modus M Selecteren
Video Kit 4.2.1 De modus M selecteren De hoofdpagina van het menu bevat een aantal van te voren bepaalde beeldhuistelefonie en do- motische functies die met M = 0 – 9 kunnen worden gekozen. De hoofdpagina bevat altijd vijf functies plus de functie “instellingen”... - Pagina 18 4 Configuratie De default configuratie is: M=0...
-
Pagina 19: Betekenis Van De Symbolen
Video Kit 4.2.2 Betekenis van de symbolen Antwoordapparaat Biedt u de mogelijkheid om vanaf een externe plaats audio/video berichten te registreren als u afwezig bent; het is tevens mogelijk om direct door de video deurtelefoon memo’s achter te laten. Activering Activering activator die een adres heeft gelijk aan dat van het geassocieerd Extern Punt vermeerderd met een nummer gelijk aan hetgeen aangeduid wordt door de geselecteer- de functie. -
Pagina 20: Vervollediging Van De Snelle Configuratie
4 Configuratie 4.2.3 Vervollediging van de Snelle Configuratie Als u het interne punt heeft aangesloten, kunt u met een druk op een willekeurige toets het ta- alkeuzemenu laten weergeven. De gewenste taal selecteren tussen die- SELECTEER TAAL gene die aanwezig zijn. TAAL: - VLAA MS + >... -
Pagina 21: Menu Configuratie
Video Kit 4.2.4 Menu configuratie CONFIGURATIE selecteren. Op OK drukken om te bevestigen. CONFIGURATIE Er wordt een melding van OPGELET gevisualiseerd. ! OPGELET ! ZONE VOORBEHOUDEN AAN EXIT selecteren. CONFIGURAT IE VAN DE INRICHTING! Drukken op OK om te verlaten. >... - Pagina 22 4 Configuratie Wanneer men OPTIES selecteert, is het mogelijk naar de volgende instellingen van systeem te gaan. > OPTIES OPTIES selecteren. CONFIGURATIE PI RESET Op OK drukken om te bevestigen. > SLAVE <NEE> Selecteren (voorbeeld: SLAVE). MASTER CLOCK <NEE> OPROEPSYSTEEM <NEE>...
-
Pagina 23: Badge Programmeren
Video Kit 5 Badge Programmeren Badge master beheerder 5.1.1 Nieuwe master beheerder badge Wegens veiligheidsredenen wordt door de installateur een “Master” badge geprogrammeerd die de programmering van de andere badges (inwoners) mogelijk maakt. Het externe punt geeft met behulp van geluids- en lichtsignalen van de leds op het externe punt aan of de badge geaccepteerd of gewist is. - Pagina 24 5 Badge Programmeren 2 beep Houd de installatiebeheerder badge die opgeslagen moet worden voor het leesapparaat, wacht tot de groene LED slot gaat branden en u ter bevestiging een dubbel geluidssignaal hoort. Master De nieuwe badge zal de oude badge beheerder vervangen als al een installatiebeheer- der badge aanwezig is.
-
Pagina 25: Master Beheerder Badge Wissen
Video Kit 5.1.2 Master beheerder badge wissen 1 beep Houd de programmeringsknop inge- drukt tot de groene LED slot knippert en u ter bevestiging een geluidssig- naal hoort. ≥ 5s 2 beep Druk nogmaals 10 seconden lang op de programmeringsknop. De groene LED slot gaat branden en u hoort een geluidssignaal als de badge is gewist. -
Pagina 26: Inwoner Badge
5 Badge Programmeren Inwoner badge 5.2.1 Nieuwe inwoner badge Voor toegang tot de programmering van een “INWONERBADGE” moet u in het bezit zijn van een installatiebeheerder badge. Het externe punt geeft met behulp van geluids- en lichtsignalen van de leds op het externe punt aan of de badge geaccepteerd of gewist is. - Pagina 27 Video Kit Als de badge niet opgeslagen kan wor- 1 lange den, gaat de rode LED systeem bezet pieptoon knipperen en hoort een lange pieptoon.
-
Pagina 28: Alle Inwonerbadges Uit Het Geheugen Wissen
5 Badge Programmeren 5.2.2 Alle inwonerbadges uit het geheugen wissen 1 beep Houd de installatiebeheerder badge voor het leesapparaat tot de groene LED slot gaat knipperen en u ter bevestiging een geluidssignaal hoort. Master beheerder 2 beep Houd de installatiebeheerder badge 2 maal voor het leesapparaat. -
Pagina 29: Reset
Video Kit Reset U kunt alle badges (installatiebeheerder en inwonerbadges) uit het geheugen wissen door het externe punt te resetten. Verwijder de BUS, houd de programmeringsknop ingedrukt en heractiveer de voeding. Houd de programmeringsknop ingedrukt tot de led slot en de LED verbinding gaan knipperen en u een lange pieptoon hoort. -
Pagina 30: Schema's
6 Schema’s Schema met slot met relais PL S+ S- 346250 S- S+ C NC NO BUS TK BUS PI 0322 06 346000 346830 PRI 230V~ 50 - 60Hz 260mA IP30 1,2A BUS 2 1 230 Vac 8 A cosφ = 1 24 Vdc;... -
Pagina 31: Bediening Lichten Trapzaal
Video Kit Bediening lichten trapzaal S+ S- BUS TK BUS PI 0322 06 346830 3 4 6 0 0 0 PRI 230V~ 50 - 60Hz 260mA 1,2A IP30 346200 BUS 2 1 0404 06 230 Vac 346200 230 Vac ON = 3’ Drukknop opening S+ S- 18 V;... -
Pagina 32: Bediening Secundair Slot
6 Schema’s Bediening secundair slot S+ S- BUS TK BUS PI 0322 06 346830 3 4 6 0 0 0 PRI 230V~ 50 - 60Hz 260mA 1,2A IP30 BUS 2 1 230 Vac ON = 4’’ 346230 M J1 J2 346230 3501/1 Drukknop opening... -
Pagina 33: Schema Met Extra Intern Punt
Video Kit Schema met extra intern punt 344192 PL S+ S- BUS TK BUS PI 0322 06 346000 346830 PRI 230V~ 50 - 60Hz 260mA IP30 1,2A BUS 2 1 230 Vac Drukknop opening S+ S- 18 V; 4 A impulsief; 250 mA onderhoud (30 Ω... -
Pagina 34: Oplossing Van Eventuele Inconveniënten
7 Oplossing van eventuele inconveniënten De geluidssterkte regelen Als er een fluittoon hoorbaar is (effect van Larsen): verminder eerst het vermogen van de micro- foon met behulp van een schroevendraaier zijn stroomregelaar zo te regelen dat de geluids- sterkte van het gefluit aanvaardbaar is. Als het verschijnsel niet verdwijnt, dan moet u ook de stroomregelaar van de luidspreker bijstellen. -
Pagina 35: Modaliteit Push To Talk
Video Kit Modaliteit Push to Talk Ontvangst van een oproep vanuit het externe punt. De drukknop Verbinding indrukken om te antwoorden op de oproep. De led verbinding wordt verlicht. Tijdens het gesprek is het mogelijk de functie PUSH TO TALK te activeren. De drukknop van Verbinding gedurende minstens 2 seconden indrukken om met het externe punt te communiceren. - Pagina 36 BTicino SpA Via Messina, 38 20154 Milano - Italy www.bticino.com BTicino SpA behoudt zich het recht voor op ieder ogenblik de inhoud van dit drukwerk te wijzigen en de aangebrachte wijzigingen mee te delen in iedere vorm en op iedere manier.
