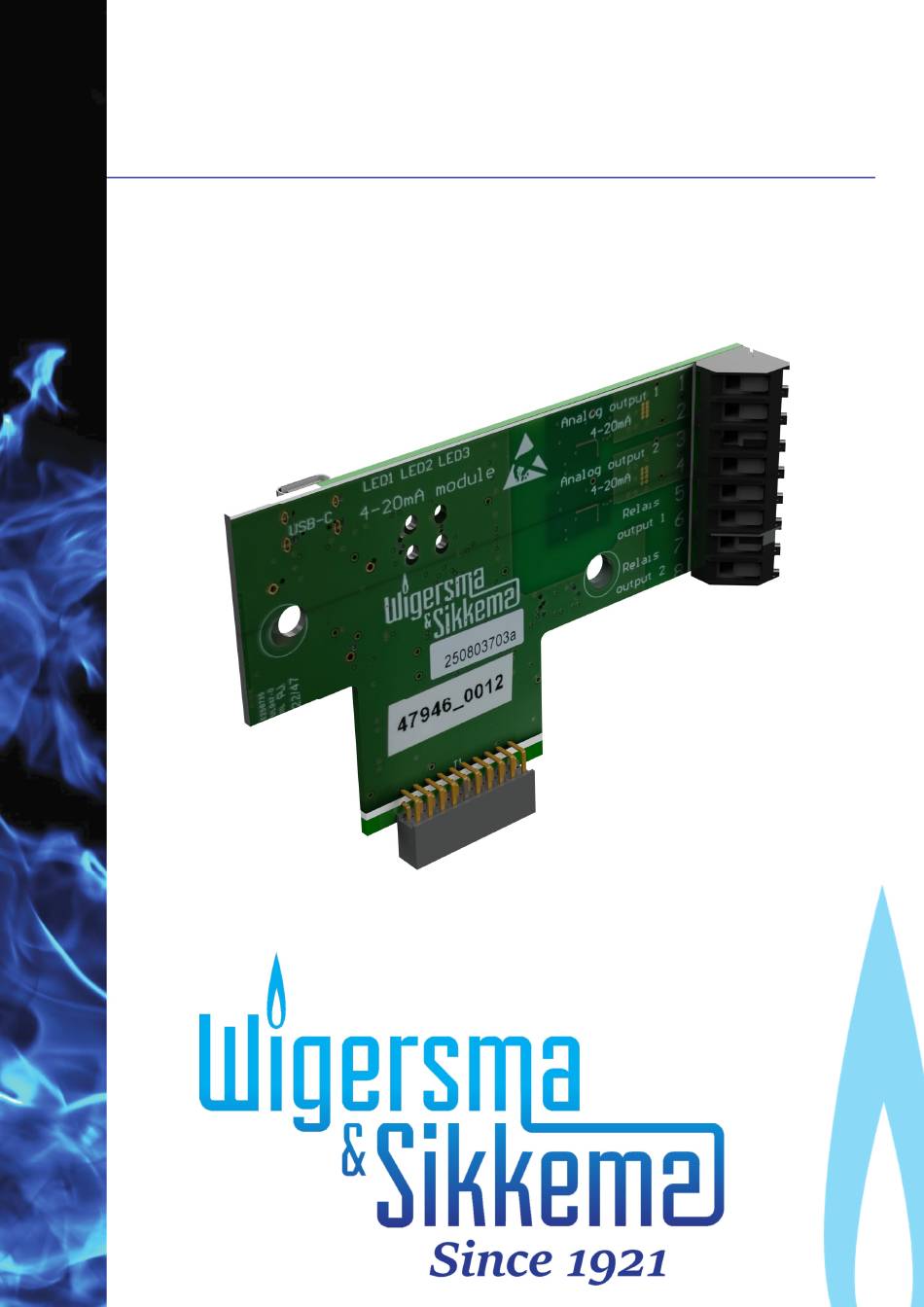

Gebruikershandleiding 4 - 20 mA module Inhoudsopgave Introductie ........................ 3 Datamodel 4–20 mA module .................. 4 Installatie ........................5 Plaatsen van de 4 – 20 mA module ....................5 Verbinden van de apparatuur aan de 4 – 20 mA module ..............6 Instellingen en indicatoren ..................
ESD-maatregelen. De twee puls uitgangen gebruikt worden voor het doorgeven van pulsen van de op de ISC 230B aangesloten apparatuur. De 4 – 20 mA module kan periodiek de meetgegevens (zoals druk en temperatuur) van de UNIGAS 300 uitlezen, via de bovenste optische poort (poort 2).
Gebruikershandleiding 4 - 20 mA module 2 Datamodel 4–20 mA module Inputs Outputs Puls ingang C.93.2 of C.93.3 INPxOut OUTx_DIV Aa n filter 10 Hz; Niet actief Gebufferd 7-x:96.129.6 dutycycle INP1DIV INPx Opm: wordt niet 50%; 100ms Vm n Pulsbreedte x:23.0.0 7-x:96.129.6 Gebufferd...
(of beide andere) twee slots geplaatst worden. Figuur 2 Indien een ingaand HF signaal aangesloten wordt op de ISC 230B voor de 4 - 20 mA, dient er op het • typeplaatje van de ISC230B de tekst fmax: 20 Hz (LF)/ 5 kHz (HF) vermeld staan.
De puls van de gasmeter wordt aangesloten op de ISC230B, welke het signaal doorgeeft aan de module. Indien aanwezig, wordt UNIGAS 300 via de tweede optische poort aangesloten op de ISC 230B en wordt er een voedingskabel aangesloten op de UNIGAS 300.

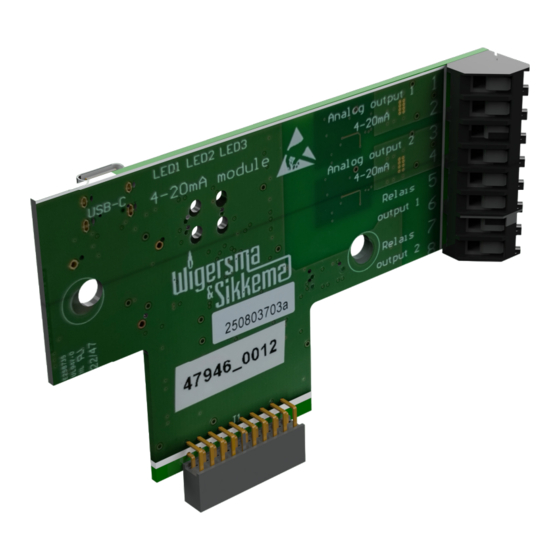

Gebruikershandleiding 4 - 20 mA module 4 Instellingen en indicatoren 4.1 Voorzijde module Figuur 4. Uitgangen van de 4 – 20 mA module Aansluitklemmen van de twee analoge 4 - 20 mA signaaluitgangen Aansluitklemmen van de twee pulsuitgangen DDNN1101GHNL /06-2023/Rev. A1...
Gebruikershandleiding 4 - 20 mA module 4.2 Achterzijde module Figuur 5: led’s van de 4 – 20 mA module USB-C poort voor programmeren 4 – 20 mA module (via UNITOOL) LED1 voor indicatie dat 4 - 20 mA module actief is (knippert iedere 10 seconden) LED2 voor indicatie signaal op pulsuitgang 1 (relais output 1, figuur 1) LED3 voor indicatie signaal op pulsuitgang 2 (relais output 2, figuur 1) DDNN1101GHNL /06-2023/Rev.
Gebruikershandleiding 4 - 20 mA module 4.3 Debiet signaal De 4 - 20 mA module kan inkomende puls(en) omzetten naar een debiet. Het debiet kan als signaal op één van de 4 – 20 mA uitgangen (via een software ADC en een DAC) beschikbaar worden gemaakt. De inkomende puls(en) worden op de pulsingang van de ISC230B aangesloten Pulsingang Flow...
Gebruikershandleiding 4 - 20 mA module 4.3.2 Tijd gebaseerd debiet Tijdgebaseerde debiet bepalen (Pulsfrequentie max. 5 kHz) Uitvoeren elke n seconden (ingesteld door gebruiker) 7-x:96.192.3 Debiet filter Indien debiet filter aan Puls verwerking Controle uitvoeren; indien dV niet is INP_debiet x gewijzigd, dan zal het debiet worden dt (sec.) = (tn+1)-tn afgebouwd;...
Gebruikershandleiding 4 - 20 mA module 4.3.3 Directe debiet bepaling Bij directe debiet bepaling (maximale pulsingang frequentie 20 Hz) wordt de inkomende puls direct verwerkt en omgezet naar een debiet waarde. Hierbij wordt de tijd tussen de pulsen gedetecteerd (∆t). Als het debietfilter actief is, dan wordt geldt het volgende: Als er gedurende de periode n x ∆t (waarbij n een geheel getal is en n >= 2) geen puls is ontvangen dan wordt er wel een nieuwe debiet waarde gegenereerd, waarbij ∆V gelijk is aan de vorige ∆V, de berekende ∆t calc = n x ∆t (vorige periode).
Gebruikershandleiding 4 - 20 mA module 4.4 Puls signaal Om ervoor te zorgen dat contact dender in de gasmeter geen extra pulsen geeft, kan de gebruiker een filter op de puls ingang activeren (OBIS 7-1:96.129.5 of 7-2:96.129.5). Dit is een low pass filter met en frequentie van 10 Hz en een duty-cycle van 50% met een minimale puls breedte van 100 ms.
Gebruikershandleiding 4 - 20 mA module 5 Instellingen beheren via UNITOOL-software De module kan middels een USB-C kabel verbonden worden met een laptop voorzien van de UNITOOL- software. Hiervoor hoeft de module niet in de ISC230B geplaatst te zijn. 5.1 Debiet Figuur 10 5.1.1 Categorie: Debiet 1 of 2 Ingang debiet type: Hier ingeven Direct of Tijdgebaseerd.
Gebruikershandleiding 4 - 20 mA module 5.1.2 Categorie: Kanaal 1 of 2 DAC-kanaalwaarde: selectie voor welke waarde moet omgezet worden naar een 4 - 20 mA signaal. DAC minimaal bereik: Bij voorbeeld voor debiet, het minimale debiet van het systeem geeft 4 mA. DAC maximaal bereik: Bij voorbeeld voor debiet, het maximale debiet van het systeem geeft 20 mA.
Gebruikershandleiding 4 - 20 mA module Aansluiten direct op gasmeter (LF); met herleiding dus met kabel naar UNIGAS Let wel; de 2 optische poort moet geactiveerd zijn met een module. DDNN1101GHNL /06-2023/Rev. A1...
Pagina 20
Gebruikershandleiding 4 - 20 mA module DAC kanaal instellingen Beveiligingsniveau: PWD3 OBIS Afkorting Bereik Schakelstand Default Omschrijving waarde 0-1:96.128.1 DAC1 L nibble: Kanaal instelling voor DAC-uitgang kanaal Uit : 0 waarde 7-1:51.0.0: 1 7-1:42.0.0; 2 7-1:41.0.0; 3 7-1:53.0.0; 4 7-1:53.2.0; 5 7-1:52.2.0;...
Pagina 21
Gebruikershandleiding 4 - 20 mA module Debiet instellingen Beveiligingsniveau: PWD3 OBIS Afkorting Schakelstand Default Omschrijving : waarde 7-1:96.129.1 Ingang 1 debiet L nibble: Direct Flow filter type voor puls ingang 1 type Time based: 1 Direct; 2 H nibble: geen functie 7-2:96.129.1 Ingang 2 debiet L nibble:...
Gebruikershandleiding 4 - 20 mA module Onderhoud De 4 - 20 mA module benodigd geen onderhoud. Voor onderhoud van de apparatuur waarin de module is geplaatst wordt verwezen naar de gebruikershandleiding van de desbetreffende apparatuur. 9 Technische specificatie General Support devices compatible with all ISC230B and •...
Pagina 24
Gebruikershandleiding 4 - 20 mA module Digital releay outputs Pulse outputs 1 and 2 configurable to IN1 or IN2 • Max. output frequency 2 Hz • Pulse width 100 ms • Pulse ratio 0,01 – 100 m³/p configurable • EMC protection 400 V 600 W transient suppression •...
