I/O-voorpaneel
Dell™ Inspiron™ 560/570 Onderhoudshandleiding
Het I/O-voorpaneel verwijderen
Het I/O-voorpaneel vervangen
VOORZICHTIG:
Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert.
Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/regulatory_compliance.
VOORZICHTIG:
Bescherm uzelf tegen elektrische schokken door altijd de computer van het stopcontact lost te koppelen voordat u de kap opent.
VOORZICHTIG:
Gebruik de computer niet indien er panelen of afdekkingen ontbreken, zoals de computerkap, montagekaders, vulbeugels,
voorpaneelinzetstukken, enzovoort.
WAARSCHUWING:
Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van
onderhoudswerkzaamheden die niet door Dell™ zijn goedgekeurd, valt niet onder de garantie.
Het I/O-voorpaneel verwijderen
1. Volg de instructies in
Voordat u
2. Verwijder de computerkap (zie
3. Verwijder het montagekader aan de voorzijde (zie
WAARSCHUWING:
Wees zeer voorzichtig wanneer u het I/O-paneel uit de computer schuift. Als u dit niet doet, kunnen de kabelconnectors en de
kabelklemmen beschadigd raken.
4. Verwijder alle kabels die op het I/O-voorpaneel zijn aangesloten uit de moederbordconnectors. Maak een notitie van alle kabelverbindingen voordat u
kabels verwijdert, zodat u deze op eenvoudige wijze correct kunt aanbrengen wanneer u het nieuwe I/O-voorpaneel plaatst.
5. Verwijder het schroefje dat het I/O-zijpaneel aan het chassis bevestigt.
6. Schuif het I/O-voorpaneel voorzichtig omlaag en uit de klemsleuf van het I/O-voorpaneel.

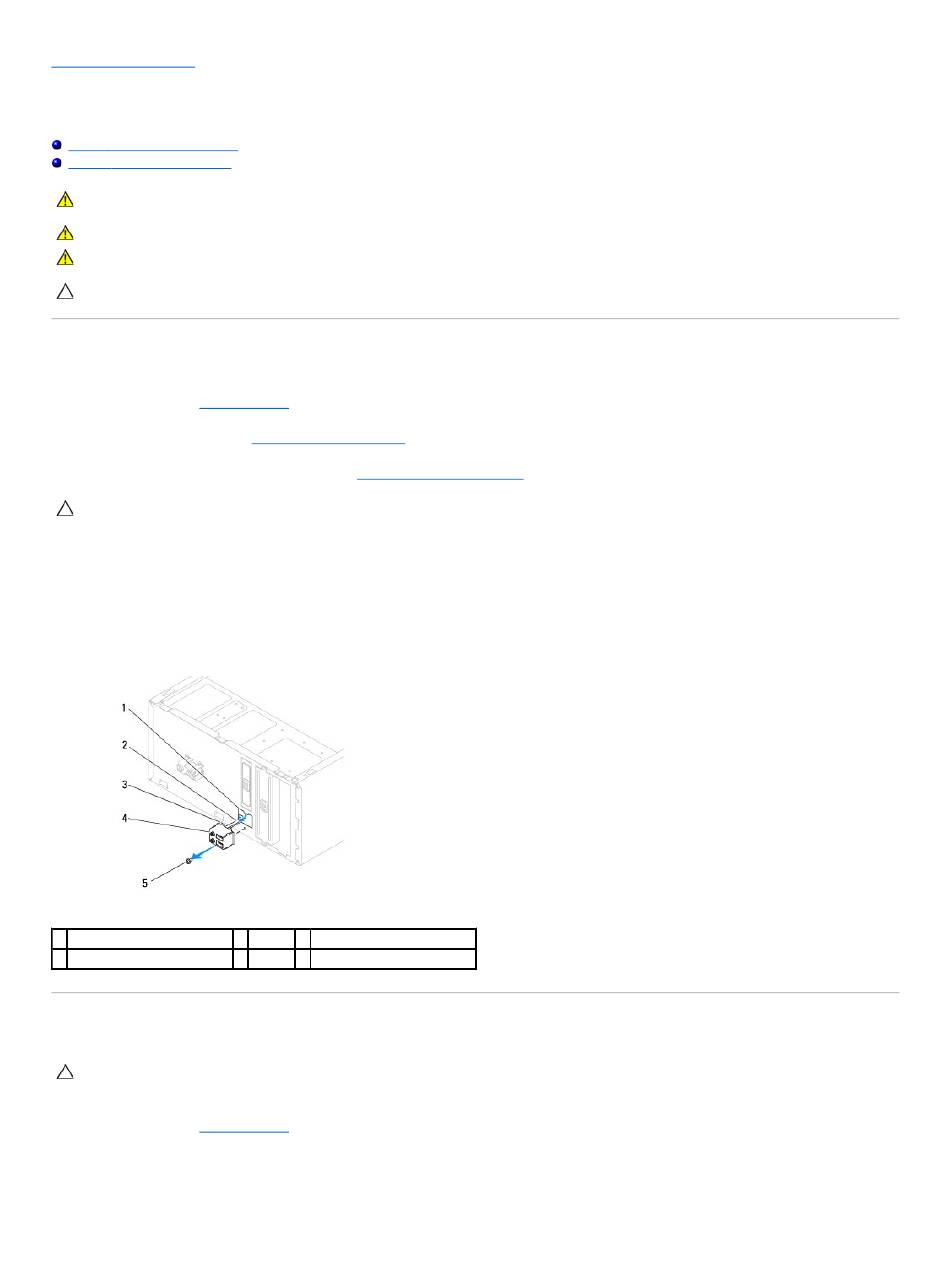

1 klemsleuf van I/O-voorpaneel 2 kabels
4 I/O-voorpaneel
Het I/O-voorpaneel vervangen
WAARSCHUWING:
Zorg ervoor dat de kabelconnectors en de kabelgeleidingsklemmen niet beschadigd raken wanneer u het I/O-voorpaneel in
de klemsleuf van het I/O-voorpaneel schuift.
1. Volg de instructies in
Voordat u
2. Leg en sluit de kabels aan die u hebt losgekoppeld van de moederbordconnectors.
3. Breng de klem van het I/O-voorpaneel op één lijn met de klemsleuf van het I/O-voorpaneel en schuif de klem in de sleuf.
4. Verwijder het schroefje dat het I/O-voorpaneel aan het chassis bevestigt.
begint.
De computerkap
verwijderen).
Het montagekader
3 klemsleuf van I/O-voorpaneel
5 schroef
begint.
verwijderen).
