Frama Matrix F4 / F6
1.2. Installatie-instructies Mat
Zet de Matrix F4 op de opstelplaats en plaats de handtoe
verbindingspennen aan de Matrix F4 moeten in de geleidingsgaten in de handtoevoer MF4 worden
gestoken.
Maak u vertrouwd met de verbindingspennen aan de F4 en met de geleidingsgaten in de toevoer MF4:

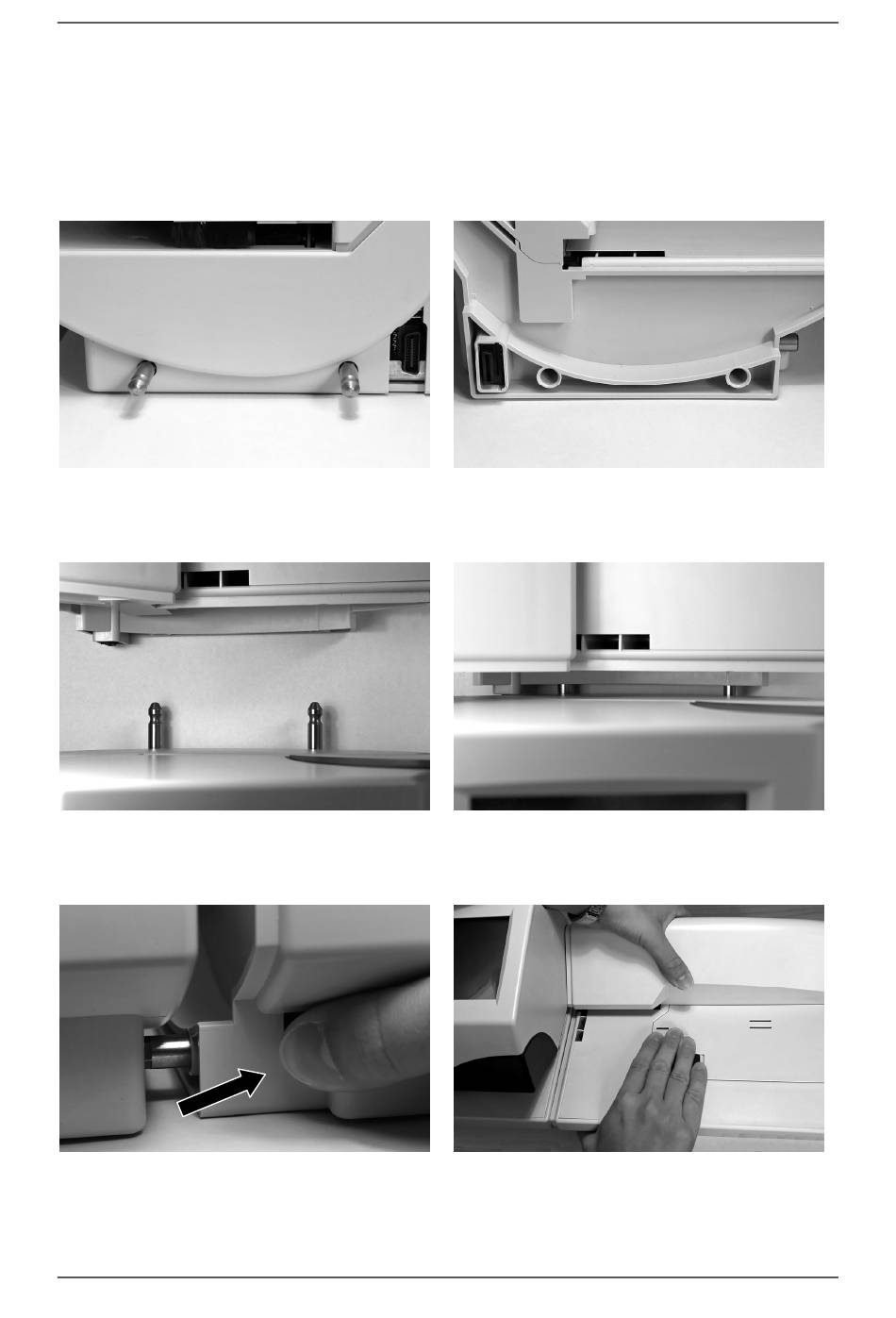

Figuur 1: Matrix F4 met verbindingspennen
Positioneer de Matrix F4 en de handtoevoer MF4 volgens figuur 3 en steek de toevoer voorzichtig op de
verbindingspennen.
Figuur 3: Positionering Matrix F4 en toevoer MF4
Druk op de zilverkleurige knop zoals in figuur 5 en druk de handtoevoer MF4 stevig tegen de behuizing
van de Matrix F4. Laat de knop los. De toevoer is nu vergrendeld.
Figuur 5: Op de zilverkleurige vergrendelingsknop drukken
8
rix F4
Figuur 2: Handtoevoer MF4 met geleidingsgaten
Figuur 4: Toevoer MF4 nog niet vergrendeld!
Figuur 6: Verbinden van toevoer en Matrix F4
voer MF4 ertegenover, zoals in figuur 3. De
