Wijzigen deurscharnier
KS 216-1 RV A+
De opening van de deur kan worden gewijzigd van
de rechterzijde (zoals geleverd) naar de
linkerzijde, als de locatieplaats dit vereist.
Benodigd gereedschap:
1. Moersleutel (8 mm)
2. Kruiskopschroevendraaier
3. Plamuurmes of dunne schroevendraaier
Leg het apparaat op haar rug voordat u begint, zodat
u bij de onderkant kunt. Laat het op een zachte
ondergrond liggen van schuim of soortgelijk
materiaal om beschadiging van het koelcircuit aan
de achterkant te voorkomen.
1. Verwijder de vier sierdopjes van de schroeven
(11) en de schroefnagels (10).
2. Verwijder de afdekplaat (9) en het
decoratieblokje (8).
3. Verwijder de twee schroefbouten (6) die het
bovenste scharnier (5) met de rechterbovenkant
van de behuizing verbindt.
4. Til de deur voorzichtig op en leg het op een
zachte ondergrond om krassen te voorkomen.
5. Verwijder de plug (7) en verplaats het naar de
onafgesloten opening aan de rechterkant van het
apparaat. Zorg ervoor dat de stop stevig in de
opening wordt gedrukt.
6. Verwijder de twee schroeven (1) die het
onderste scharnier (2) aan de rechterkant van het
apparaat bevestigt.

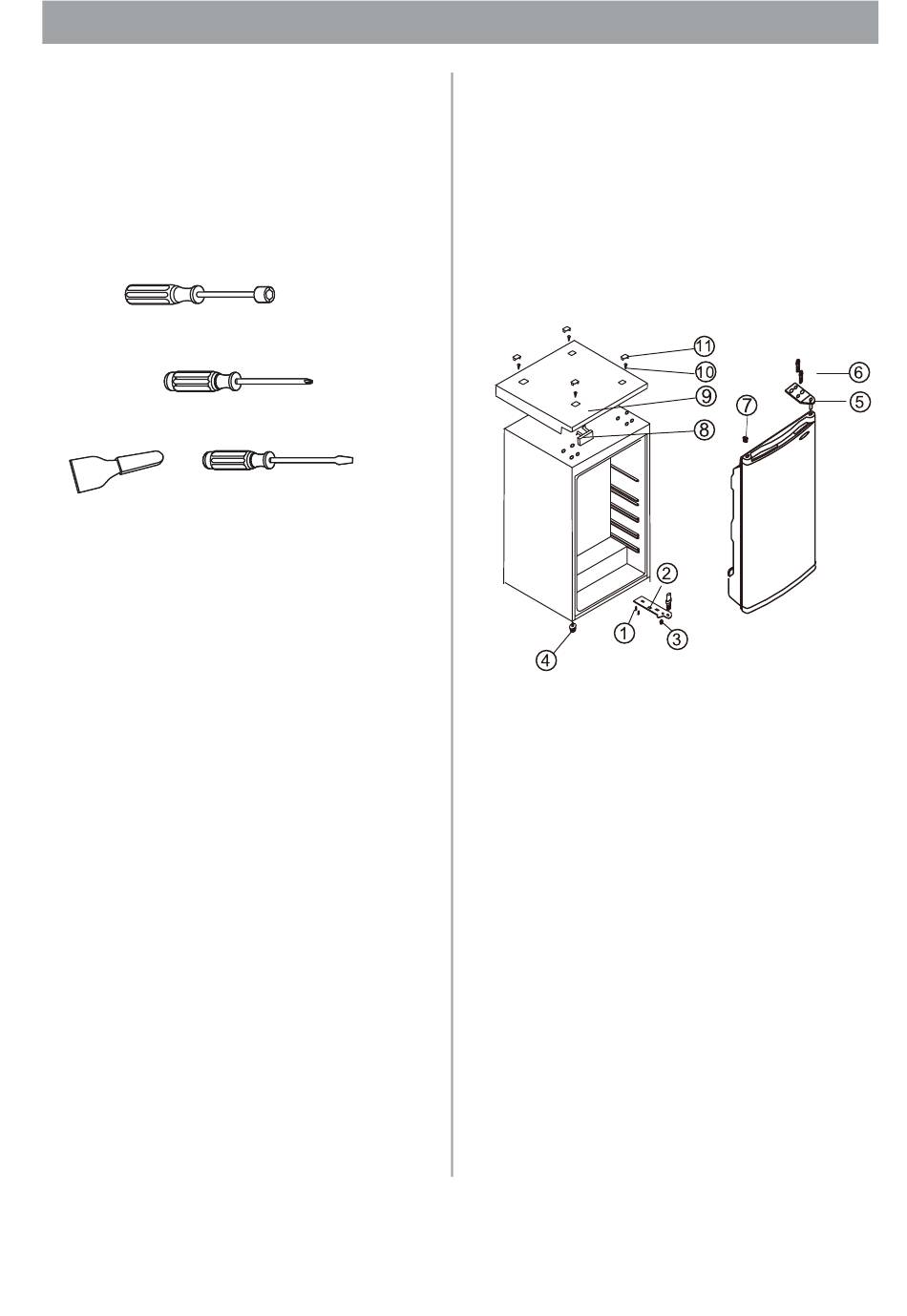

7. Verwijder het schroefachtige stelpootje (4)
(linksvoor) en verplaats het naar de rechterkant,
zoals in de afbeelding hiernaast isaangegeven.
8. Plaats de deur op haar nieuwe positie en zorg
ervoor dat de scharnierpen in de bus van de
onderste stelbout wordt geplaatst (gat).
9. Bevestigt het bovenscharnier (5) (eerder
verwijderd onder punt 3.) aan de linkerkant van
het apparaat.
KS 216-1 A+/KS 216-1 RV A+
10. Het linkerscharnier (2) losjes bevestigen en
de schroeven pas stevig aandraaien als de deur
weer gemonteerd is in een gesloten positie en is
uitgelijnd.
11. Plaats het decoratieblokje (8) aan de
rechterkant van de afdekplaat (9).
12. Bevestig de afdekplaat (9) weer op het
apparaat met de schroefnagels (10) en plaats de
sierdopjes (11) weer op de schroefnagels.
1. Schroef
2. Onderste scharnier
3. Verstelbaar pootje (laag)
4. Verstelbaar pootje (hoog)
5. Bovenste scharnier
6. Schroefbout
7. Plug
8. Decoratieblokje
9. Afdekplaat
10. Schroefnagel
11. Sierdopje schroef
Versie NL 01/2015
