Elektrische aansluiting

5.4.8

Condenssifon monteren

De sifon (accessoirenummer 432) voert ontsnappend water en het con-
dens af.
▶ Afvoer uitvoeren in corrosiebestendige materialen (ATV-A 251).
▶ Afvoer direct op een aansluiting DN 40 monteren.
▶ Slangen onder afschot installeren.
2
3

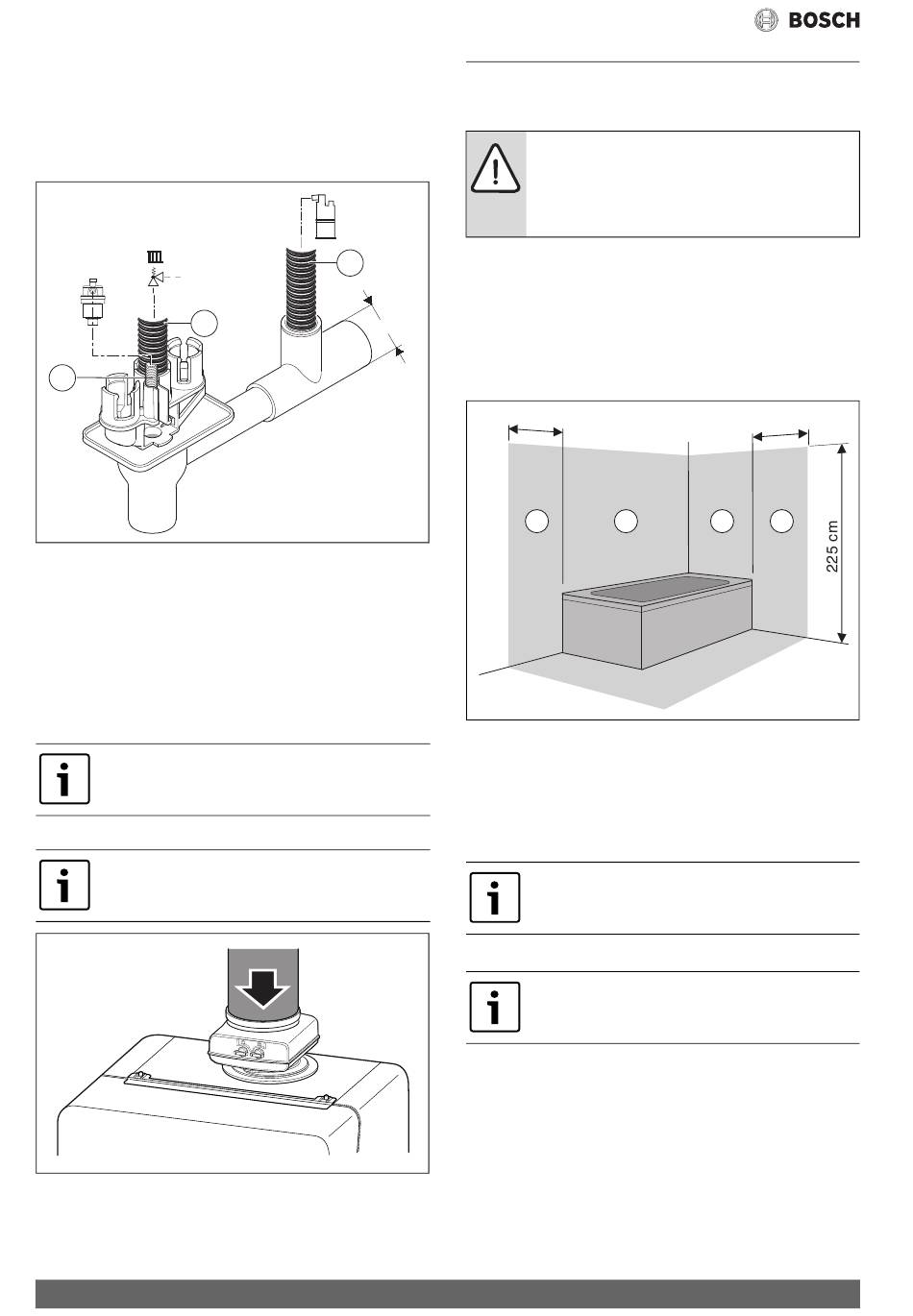

Afb. 22 Monteer de condensslang en de slang van het overstortventiel
en ontluchter
[1]
Condensslang
[2]
Slang van overstortventiel (cv-circuit)
[3]
Slang van automatische ontluchter
5.5

Aansluiten rookgasafvoerleiding

De concentrische adapter is af fabriek voorgemonteerd. Indien nodig
kan de adapter 180° gedraaid worden. Let daarbij op dat de adapter zich
in de bajonetsluiting vastgrijpt.
Bij een 180° gedraaide adapter bevindt zich het
meetpunt voor CO/CO
rookgasmeetnippels.
▶ Schuif de rookgasafvoerleiding tot aan de aanslag in de mof.
Zie voor meer informatie, de betreffende installatiehand-
leiding van de rookgastoebehoren.
Afb. 23
16
1
DN 40
6720813052-47.1N
zich aan de rechterzijde van de
2
6720813052-22.1TD
6
Elektrische aansluiting
6.1

Algemene aanwijzing

WAARSCHUWING: Elektrische schok.
▶ Voor werkzaamheden aan het elektrische deel de
voedingsspanning (230 V AC) onderbreken (zeke-
ring, vermogensautomaat) en beveiligen tegen onbe-
doeld herinschakelen.
Alle regel-, besturings- en veiligheidsinrichtingen van de ketel zijn be-
drijfsklaar bedraad en getest.
In ruimten met badkuip of douche mag de ketel alleen via een aardlek-
schakelaar worden aangesloten.
Op de aansluitkabel mogen geen andere verbruikers worden aangeslo-
ten.
In veiligheidszone 1 de kabel verticaal naar boven toe installeren.
6 0 c m
2
1
Afb. 24
[Veiligheidszone 1], direct boven de badkuip
[Veiligheidszone 2], cirkel van 60 cm rondom badkuip/douche
Zekering
De zekering van de ketel bevindt zich op de printplaat aan de linkerkant
groen gemarkeerd.
De reservezekering bevindt zich in aan de binnenkant
van de afdekking.
6.2

Toebehoren aansluiten

Houd rekening met de extra ruimte, die nodig is om de
afdekplaten te monteren.
De aansluitingen voor externe toebehoren zijn onder 1 afdekking
verzameld. De klemmenstroken zijn met kleur en symbolen gecodeerd.
▶ Draai de schroef van de afdekking los.
▶ Afdekking afnemen.
6 0 c m
1
2
6 720 612 659-13.3TT
GC9000iW – 6720821446 (2018/04)
