4.5.12
De digitale inputs voor het
energieverbruik aansluiten

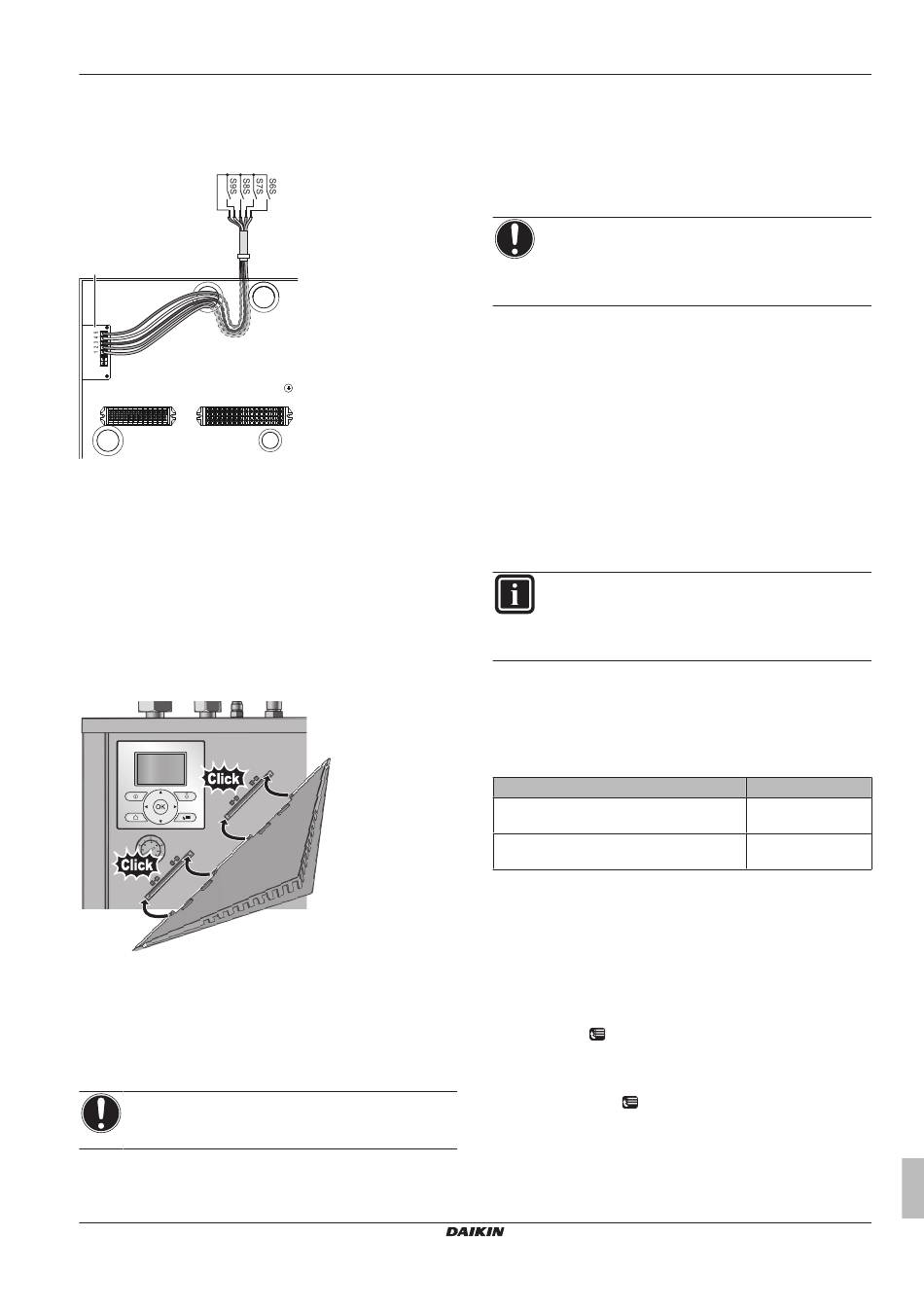

1 Sluit  de  kabel  van  de  digitale  inputs  voor  het  energieverbruik
aan op de juiste aansluitklemmen zoals hieronder afgebeeld.
a
A8P
X5M
X2M
a
De EKRP1AHTA dient verplicht geplaatst te worden.
2 Bevestig
de
kabel
kabelbinderbevestigingen.
4.6
De installatie van de binnenunit
voltooien
4.6.1
Het deksel van de gebruikersinterface op
de binnenunit bevestigen
1 Controleer  of  het  frontpaneel  van  de  binnenunit  verwijderd
werd. Zie "4.1.1 De binnenunit openen" op pagina 5.
2 Duw het deksel van de gebruikersinterface in de scharnieren.
3 Monteer het frontpaneel op de binnenunit.
4.6.2
De binnenunit sluiten
1 Sluit het deksel van de schakelkast.
2 Plaats de bovenplaat terug.
3 Plaats het frontpaneel terug.
OPMERKING
Wanneer u het deksel van de binnenunit sluit, let op dat u
het aanhaalkoppel 4,1 N•m NIET overtreft.
EGSQH10S18AA9W
Daikin Altherma geothermische warmtepomp
4P351747­1C – 2014.03
met
kabelbinders
op
5

Configuratie

5.1
Overzicht: Configuratie
Dit hoofdstuk beschrijft wat u moet doen en kennen om het systeem
na installatie ervan te configureren.
OPMERKING
De in dit hoofdstuk verschafte uitleg over het configureren
is  SLECHTS  een  elementaire  uitleg.  Voor  een  meer
gedetailleerde  uitleg  en  achtergrondinformatie,  zie  de
uitgebreide handleiding voor de installateur.
Waarom
Indien u het systeem NIET correct configureert, kan het zijn dat het
NIET  als  verwacht  werkt.  De  configuratie  heeft  invloed  op  de
volgende zaken:
▪ De berekeningen van de software
▪ Wat u op de gebruikersinterface kunt zien en doen
Hoe
U kunt het systeem via de gebruikersinterface configureren.
▪ Eerste maal – Snelle wizard. Wanneer u de gebruikersinterface
de
(via de binnenunit) voor de eerste maal AAN­zet, start een snelle
wizard om u te helpen het systeem te configureren.
▪ Nadien.  Indien  nodig  kunt  u  later  nog  zaken  van  de  configuratie
wijzigen.
INFORMATIE
Wanneer  de  installateurinstellingen  gewijzigd  worden,  zal
de  gebruikersinterface  een  bevestiging  vragen.  Na  deze
bevestiging  zal  het  scherm  zich  kort  UITzetten  en  zal
"Bezig" gedurende enkele seconden verschijnen.
Toegang tot de instellingen – Legende voor tabellen
U  hebt  op  twee  verschillende  manieren  toegang  tot  de
installateurinstellingen. Beide manieren geven echter GEEN toegang
tot  alle  instellingen.  Indien  dit  het  geval  is,  staat  N.v.t.  (Niet  van
toepassing)  in  de  betreffende  kolommen  van  de  tabellen  in  dit
hoofdstuk.
Manier
Instellingen bereiken via de verwijzing in de
menustructuur.
Instellingen bereiken via de code in de
overzichtsinstellingen.
Zie ook:
▪
"De installateurinstellingen weergeven" op pagina 15
▪
"5.4 Menustructuur: Overzicht installateurinstellingen" op pagina 21
5.1.1
De meest gebruikte commando's bereiken
De installateurinstellingen weergeven
1 Stel het gebruikertoegangsniveau in op Installateur.
2 Ga naar [A]:
 > Installateurinstellingen.
De overzichtinstellingen weergeven
1 Stel het gebruikertoegangsniveau in op Installateur.
2 Ga  naar  [A.8]:
instellingen.
5 Configuratie
Kolom in tabellen
#
Code
  >  Installateurinstellingen  >  Overzicht
Installatiehandleiding
15
