4 Installatie
4.5.1
Over het voldoen aan de normen inzake
elektriciteit
De apparatuur voldoet een de norm EN/IEC 61000­3­12 (Europese/
internationale  technische  norm  die  de  grenzen  vastlegt  inzake
harmonische  stromen  geproduceerd  door  apparatuur  aangesloten
op openbare laagspanningssystemen met een ingangsstroom >16 A
en ≤75 A per fase).
4.5.2
De elektrische bekabeling op de
binnenunit aansluiten
INFORMATIE
Voorzie een extra kabellengte van 35 cm voor alle draden
die op X2M en X5M op het steun in bladmetaal boven de
hydro­printplaat  moeten  worden  aangesloten.  De  extra
kabellengte moet in een kabelbinder op de achterzijde van
de  unit  worden  vastgemaakt.  De  reden  hiervan  is  om
steeds  onderhoudswerkzaamheden  op  bijv.  de  hydro­
printplaat te kunnen uitvoeren.
1 Om  de  binnenunit  te  openen,  zie
openen"  op  pagina
5  en
"4.1.2  Het  deksel  van  de  schakelkast
van de binnenunit openen" op pagina 5.

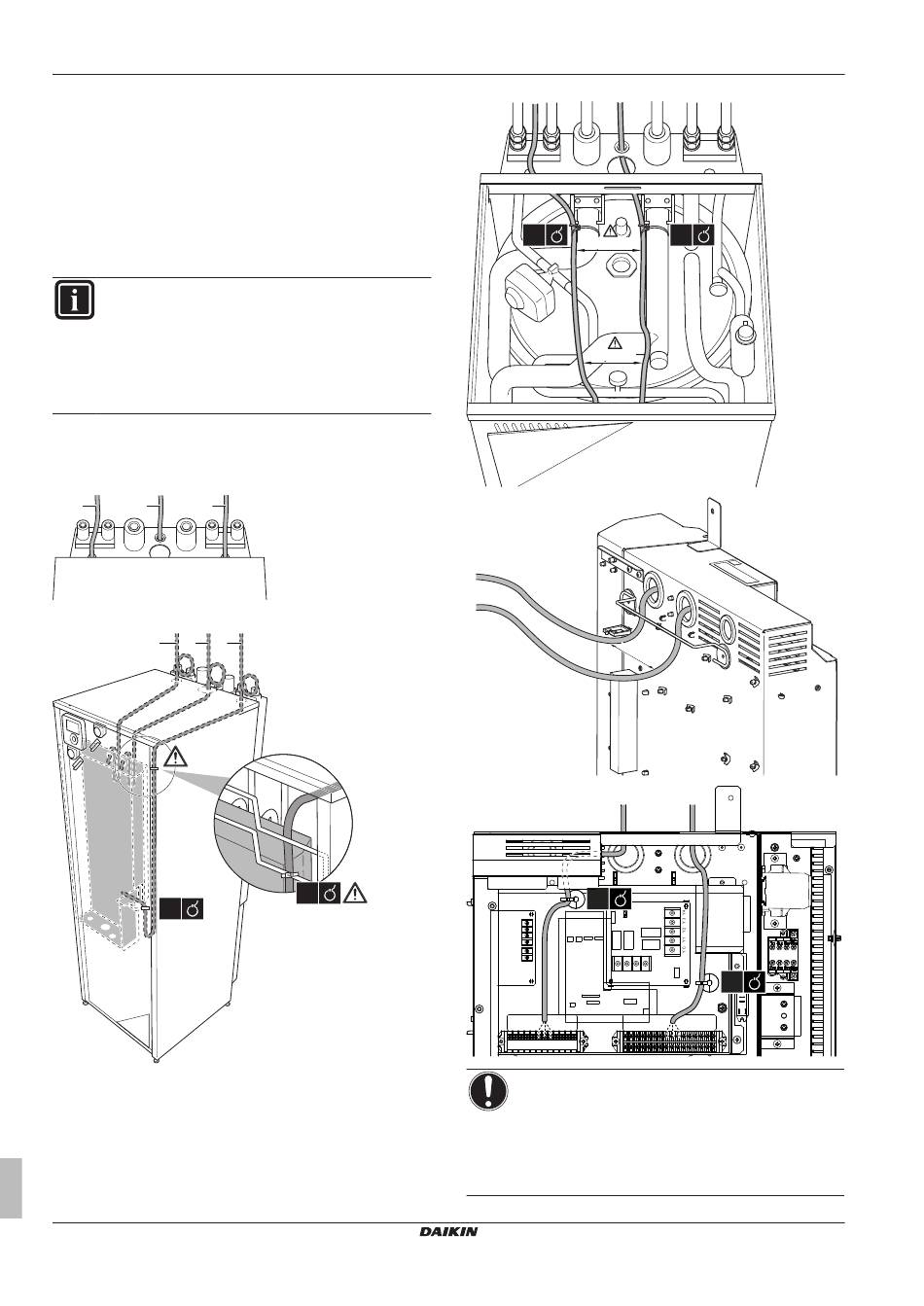

2 De bedrading moet langs boven in de unit geleid worden:
a
c
b
3 De bedrading moet in de unit de volgende tracés volgen:
a
c
b
1x
Installatiehandleiding
10
"4.1.1  De  binnenunit
c
a
1x
a
c
1x
1x
≥50 mm
≥50 mm
≥ 5 0
m m
a
1x
X1 X2 X3 X4
X5M
11 12
OPMERKING
▪ Zorg  dat  er  50  mm  speling  is  tussen  de
laagspanningskabels  (a)  en  de  hoogspanningskabels
(c).
▪ Zorg  dat  de  kabels  (a)  en  (c)  tussen  de  draadgeleider
en de achterzijde van de schakelkast worden geleid om
insijpeling van water te voorkomen.
Daikin Altherma geothermische warmtepomp
c
1x
X2M
EGSQH10S18AA9W
4P351747­1C – 2014.03
