ERLA11~16DAV3+W1 + EBSH/X(B)11+16P30+50DF
Daikin Altherma 3 R ECH₂O
4P663482-1B – 2022.07
6

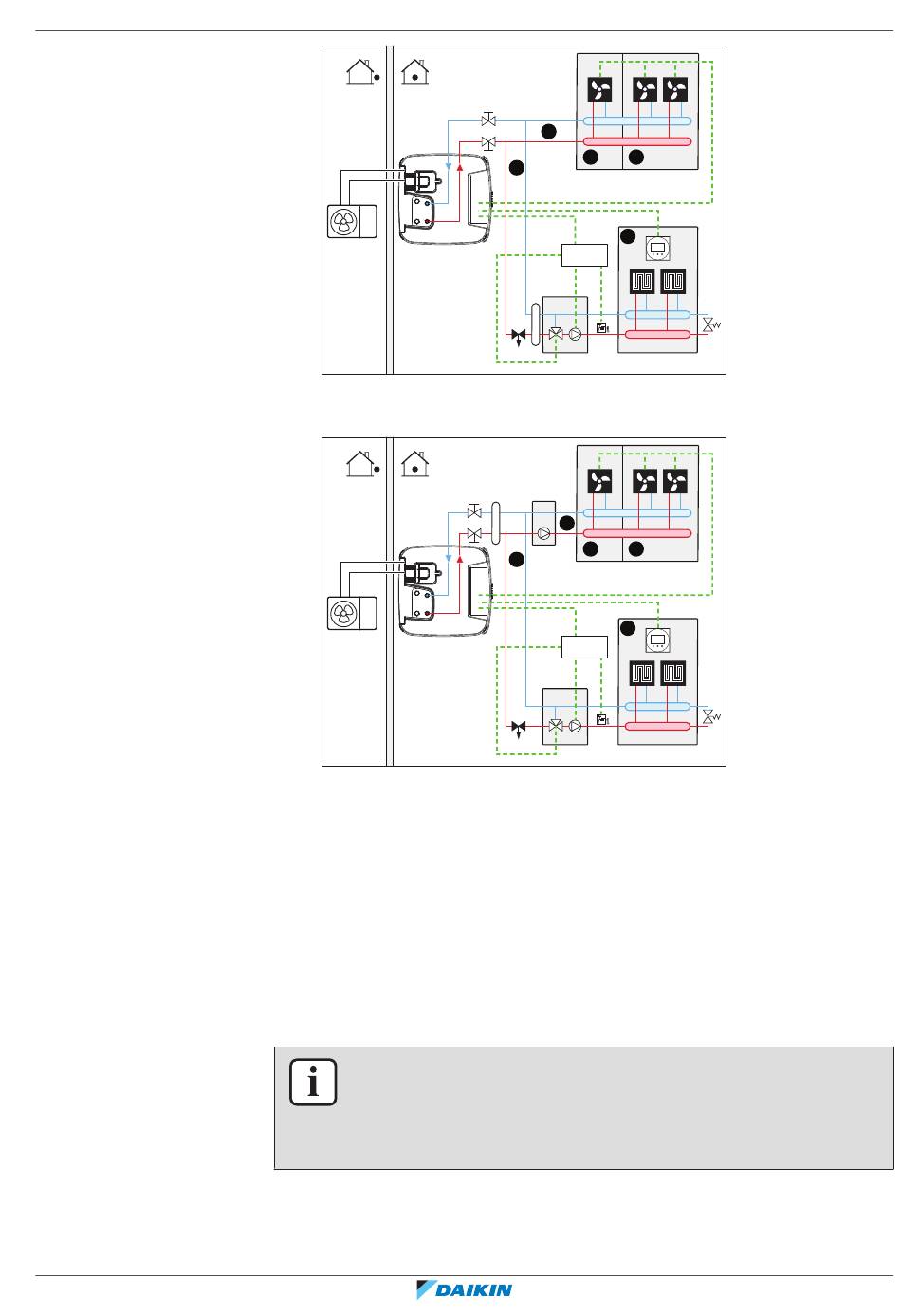

Richtlijnen met betrekking tot mogelijke toepassingen
|
3
Systeem met hydraulische afscheider voor beide zones:
Voor dit systeem is een directe pomp nodig voor de secundaire zone.
A Aanvoerwatertemperatuur secundaire zone
B Kamer 1
C Kamer 2
D Aanvoerwatertemperatuur primaire zone
E Kamer 3
a Warmtepompconvectoren (+ controllers)
b Speciale interface voor menselijk comfort (BRC1HHDA gebruikt als
kamerthermostaat)
c Mengklepstation
d Drukregelklep (ter plaatse te voorzien)
e Kamerthermostaat (ter plaatse te voorzien)
f Regelkast voor bizonekit (EKMIKPOA)
g Omloopklep
h Hydraulische afscheider (uitbalanceringsfles)
i Directe pomp (voor secundaire zone) (bijv. ongemengde pompgroep EKMIKHUA)
INFORMATIE
Monteer een drukregelklap voor het mengklepstation. De reden hiervoor is om een
evenwichtige waterdebiet te hebben tussen de aanvoerwatertemperatuur voor de
primaire zone en de aanvoerwatertemperatuur voor de secundaire zone in functie
van de nodige capaciteit voor beide watertemperatuurzones.
a
a
A
B
C
D
E
f
e
d
h
c
a
a
A
B
C
h
i
D
E
f
e
d
c
b
g
b
g
Uitgebreide handleiding voor de installateur
49
