BIJLAGE 2: INSTALLATIES MET VERMOGENSELEKTRONICA
OP MODULENIVEAU (MLPE)
Deze paragraaf is van toepassing op alle REC-producten waarnaar in deze installatiehandleiding wordt verwezen.
Vermogenselektronica op moduleniveau (MLPE) is de naam die wordt gegeven aan de reeks componenten op paneelniveau die kunnen worden
geïnstalleerd in fotovoltaïsche systeemcircuits op of in gebouwen om het schokgevaar voor hulpverleners te verminderen. MLPE-apparaten
kunnen door paneelfabrikanten voorgeïnstalleerd worden geleverd, of als retrofitsysteem door andere fabrikanten.
MLPE-apparaten kunnen worden gebruikt op REC-zonnepanelen wanneer dat wenselijk of verplicht is (in de certificeringstests voor zonnepanelen
wordt er niet getest met MLPE-apparaten). Volg bij het installeren van een MLPE-apparaat op een REC-zonnepaneel de instructies van de fabrikant
van het apparaat en de onderstaande instructies die specifiek zijn voor REC-zonnepanelen. Het niet naleven van de instructies van de fabrikant en
van REC kan de garantie ongeldig maken.
INSTALLATIE
i)
Installatie
•
MLPE-apparaten
kunnen overal worden gebruikt waar zonnepanelen kunnen worden geïnstalleerd. Houd rekening met alle beperkingen die
door de fabrikant van de MLPE-apparaten zijn vastgesteld. (bv. minimale afstand van montagegat tussen MLPE en dak).
•
Bij het bevestigen van een
MLPE-fabrikant om een optimale montage van het MLPE-apparaat te verzekeren en te voorkomen dat het tijdens het gebruik gaat schuiven.
•
MLPE-apparaten
mogen ook aan de montagestructuur worden bevestigd. Raadpleeg in dergelijke gevallen de instructies van de fabrikant.
•
Waar mogelijk mag de installatie van het MLPE-apparaat het productlabel op de achterzijde van het paneel niet bedekken.
•
Op REC-zonnepanelen mogen
(afb. 25 en 26):

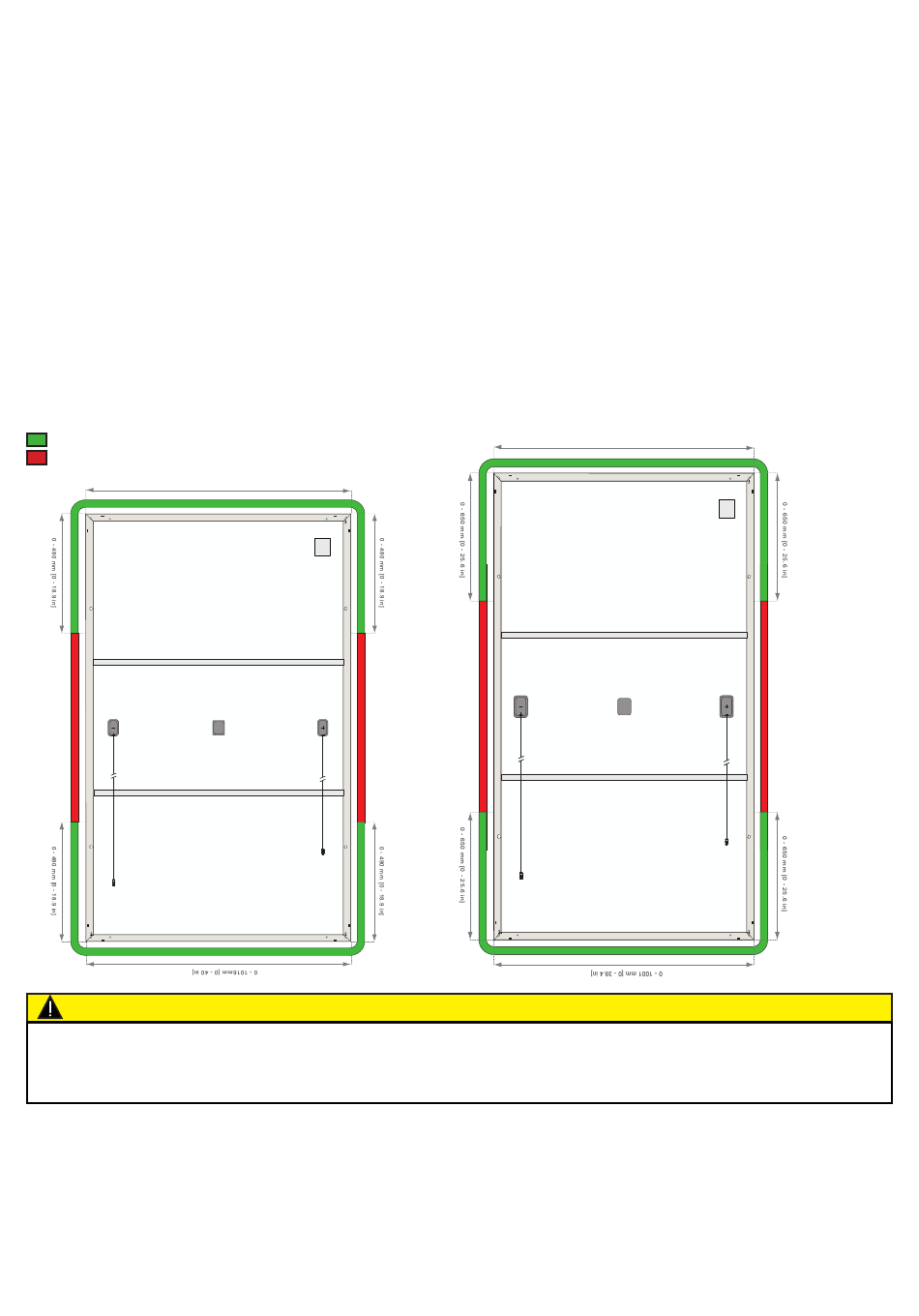

Afb. 25: Installatiegebieden MLPE-apparaat op REC-panelen met 60 cellen
Installatie van het MLPE-apparaat in het groene gebied is toegestaan.
Installatie van het MLPE-apparaat in het rode gebied is niet toegestaan.
0 - 1016 mm [0 - 40 in]
OPGELET
•
Om schade aan het paneel te voorkomen en om thermische uitzetting mogelijk te maken moet er een minimale afstand zijn van 2,5 mm
(0,1 inch) tussen het MLPE-apparaat en de achterzijde van het paneel.
•
De montagegaten in het paneelframe mogen niet worden gebruikt voor de installatie van MLPE-apparaten.
•
Het boren van extra gaten in het frame is niet toegestaan en maakt de paneelgarantie ongeldig.
AANSLUITING
•
Controleer eerst of het
•
Volg de instructies van de fabrikant van het apparaat om de kabels van het
(doorgaans positief op positief [+ op +] en negatief op negatief [- op -]).
•
De verbinding met het volgende paneel in de installatie moet worden gemaakt vanaf de 'vrije' kabels.
VEILIGHEID
•
Koppel het apparaat onmiddellijk los als er tijdens de installatie een probleem optreedt.
28
REC Installation Manual - REC Solar Panels - IEC 61215 /61730
Rev N - 04.22
MLPE-apparaat
aan een zonnepaneel moet het worden vastgezet aan het paneelframe. Volg de instructies van de
MLPE-apparaten
alleen worden geïnstalleerd in de gebieden die in het onderstaande schema zijn weergegeven
MLPE-apparaat
op een veilige en degelijke manier is geïnstalleerd.
Ref: PM-IM-20
Afb. 26: Installatiegebieden MLPE-apparaat op REC-panelen met 72 cellen
0 - 1001 mm [0 - 39.4 in]
MLPE-apparaat
correct aan te sluiten op het zonnepaneel
