Installeren en montage
30
27.
De installatie elektrisch installeren:
De stroomkabel van de installatie volgens de onderstaande
tabel aansluiten op de klemmenstrook in de schakelkast, op
basis van de aansluitwaarden.
Houd bij de montage rekening met het volgende:
Bij het tot stand brengen en instellen van de elektrische
n
verbindingen, moet de installatie zijn uitgeschakeld.
De elektrische verbindingen worden tot stand gebracht
n
volgens het meegeleverd elektrisch schema.
Sluit de kabelgoten bij de installatie goed na het afronden
n
van de montage.

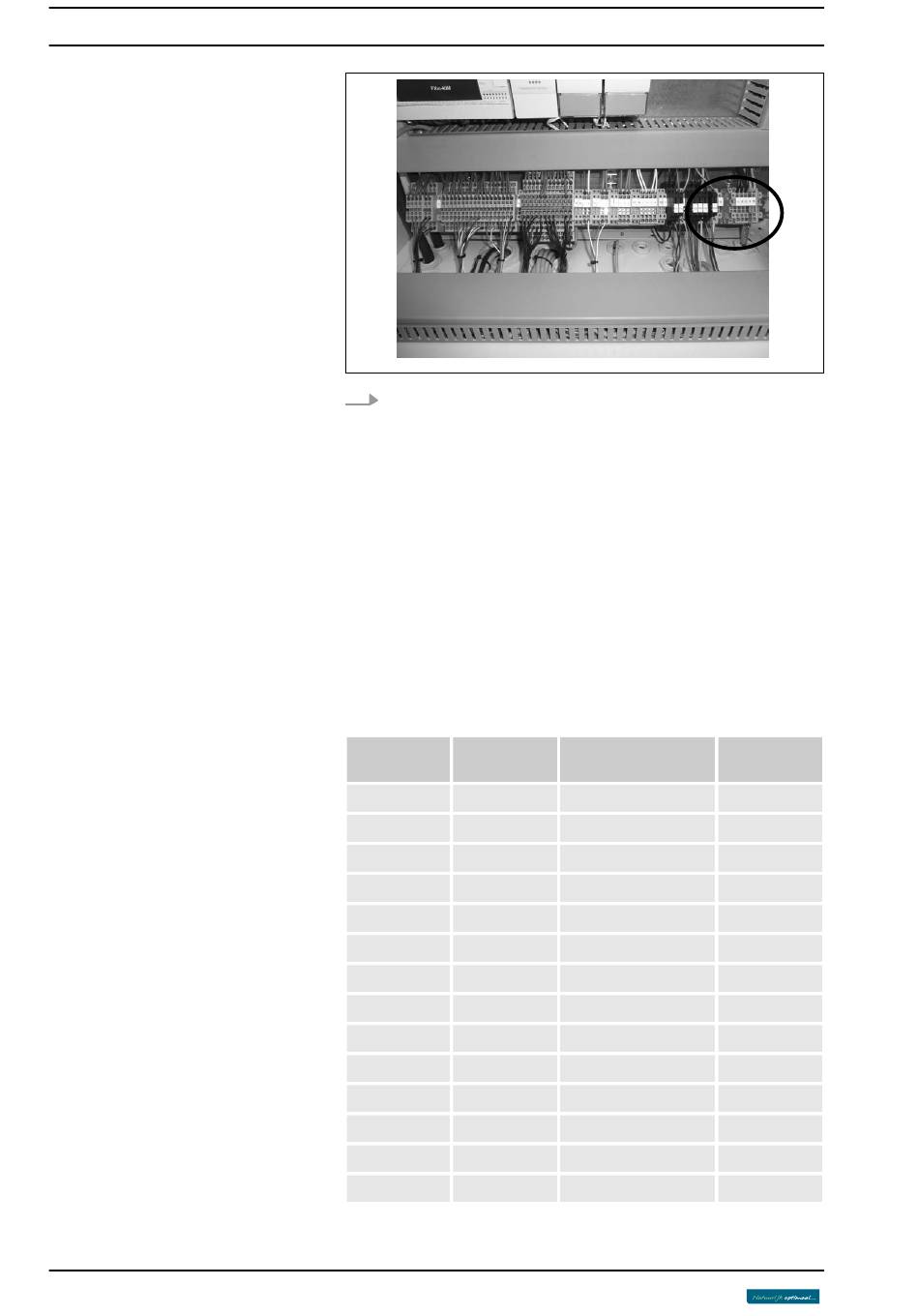

Het aansluiten van 3F, + N, + PE gebeurt rechts onderin
n
de schakelkast.
De schakelkast na de werkzaamheden schoon en opge‐
n
ruimd achterlaten.
Capaciteit
Interne afze‐
kering
(g/h)
(A)
100
16
200
16
300
16
400
16
500
16
600
20
750
25
1000
25
1250
25
1500
35
1750
35
2000
50
2500
50
P_PMA_ECA_0028_SW
Bedrijfsspanning
Opgenomen
vermogen
(V)
(kW)
3 x 400 V AC
1,4
3 x 400 V AC
1,7
3 x 400 V AC
1,9
3 x 400 V AC
2,4
3 x 400 V AC
2,8
3 x 400 V AC
3,3
3 x 400 V AC
4,1
3 x 400 V AC
4,8
3 x 400 V AC
5,9
3 x 400 V AC
7,1
3 x 400 V AC
8,2
3 x 400 V AC
9,4
3 x 400 V AC
10,7
i
