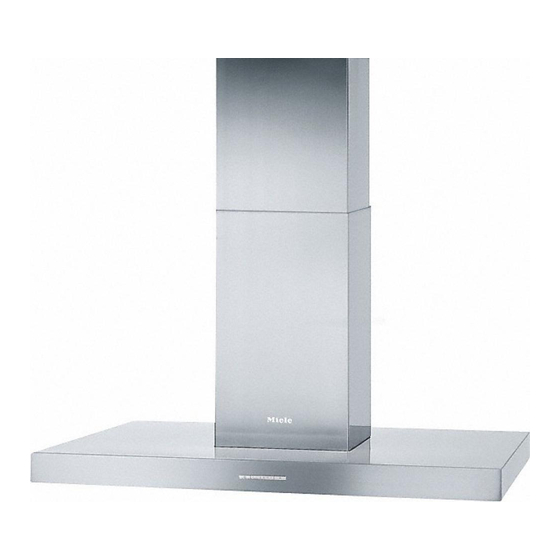

Gebruiks- en montagehandleiding
Afzuigkap
Lees beslist de gebruiks- en montage-handleiding voordat u uw appa‐
raat plaatst, installeert en in gebruik neemt. Dat is veiliger voor uzelf en u
voorkomt schade aan uw apparaat.
nl-NL
M.-Nr. 09 823 560

Advertenties

Inhoudsopgave
loading

Samenvatting van Inhoud voor Miele DA 410-6

  • Pagina 1 Gebruiks- en montagehandleiding Afzuigkap Lees beslist de gebruiks- en montage-handleiding voordat u uw appa‐ raat plaatst, installeert en in gebruik neemt. Dat is veiliger voor uzelf en u voorkomt schade aan uw apparaat. nl-NL M.-Nr. 09 823 560...
  • Pagina 2: Inhoudsopgave

    Inhoud Veiligheidsinstructies en waarschuwingen............3 Een bijdrage aan de bescherming van het milieu..........12 Functiebeschrijving....................13 De afzuigkap in èèn oogopslag................14 Bediening......................16 Afzuiging inschakelen.................... 16 Afzuigvermogen kiezen..................16 Afzuiging uitschakelen................... 17 Kookplaatverlichting in- en uitschakelen............... 17 Automatische uitschakeling................... 17 Reiniging en onderhoud..................
  • Pagina 3: Veiligheidsinstructies En Waarschuwingen

    Wanneer deze niet wor‐ den opgevolgd, kan Miele niet aansprakelijk worden gesteld voor schade die daarvan het gevolg is. Bewaar de gebruiks- en montagehandleiding en geef deze door aan een eventuele volgende eigenaar.
  • Pagina 4 Veiligheidsinstructies en waarschuwingen Wanneer er kinderen in huis zijn  Kinderen onder de acht jaar mogen alleen in de buurt van de af‐ zuigkap komen als ze constant onder toezicht staan.  Kinderen vanaf acht jaar mogen het apparaat zonder toezicht ge‐ bruiken, maar alleen als ze weten hoe het werkt en wat voor gevaar zij lopen wanneer ze het fout bedienen.
  • Pagina 5 Veiligheidsinstructies en waarschuwingen Technische veiligheid  Installatie-, onderhouds- en reparatiewerkzaamheden mogen al‐ leen door een door Miele geautoriseerde vakman / vakvrouw worden uitgevoerd. Gebeurt dat niet, dan kan de gebruiker risico's lopen waarvoor de fabrikant niet aansprakelijk is.  Controleer vóórdat het apparaat wordt geplaatst, of het zichtbaar beschadigd is.
  • Pagina 6  Defecte onderdelen mogen alleen door originele Miele-onderdelen worden vervangen. Alleen van deze Miele-onderdelen kunnen wij ga‐ randeren, dat zij volledig aan onze veiligheidseisen voldoen.  Bij installatie-, onderhouds- en reparatiewerkzaamheden mag er geen elektrische spanning op de afzuigkap staan.
  • Pagina 7 Veiligheidsinstructies en waarschuwingen Gelijktijdig gebruik van de afzuigkap en een apparaat dat lucht in diezelfde ruimte verbruikt  Er zijn apparaten die ertoe dienen om iets te verhitten, daar‐ voor de lucht gebruiken in het vertrek waar zij zich bevinden en de verbruikte lucht door bijv.
  • Pagina 8 Veiligheidsinstructies en waarschuwingen Het gelijktijdig gebruik van de afzuigkap en een verbrandingsap‐ paraat in dezelfde ruimte is ongevaarlijk als de onderdruk maxi‐ maal 4 Pa (0,04 mbar) is. In dat geval bestaat er geen gevaar dat de afvoergassen van het verbrandingsapparaat worden terugge‐ zogen.
  • Pagina 9 Veiligheidsinstructies en waarschuwingen Nog meer aanwijzingen voor het gebruik  Werk met het oog op het risico op brand nooit met open vuur on‐ der de afzuigkap: zo is flamberen en grilleren met open vuur verbo‐ den. Een afzuigkap die in gebruik is trekt de vlammen in het vetfilter / de vetfilters aan, waardoor het daarin verzamelde vet vlam kan vatten.
  • Pagina 10 Veiligheidsinstructies en waarschuwingen  Gebruik de afzuigkap nooit zonder vetfilters om te voorkomen dat zich vuil en vet in de afzuigkap afzetten, waardoor deze op den duur niet meer goed zal functioneren.  Reinig, resp. vervang de filters regelmatig. Oververzadigde filters leveren gevaar op voor brand! ...
  • Pagina 11  Voor het aanleggen van de luchtafvoer mogen alleen buizen of slangen van niet-brandbaar materiaal worden gebruikt. Deze zijn verkrijgbaar bij de Miele-vakhandel of bij de afdeling Onderdelen van Miele Nederland.  De lucht mag niet worden afgevoerd via een schoorsteen die wordt gebruikt voor de afvoer van rook of gas, noch via een schacht die wordt gebruikt voor de ontluchting van ruimten waarin wordt ge‐...
  • Pagina 12: Een Bijdrage Aan De Bescherming Van Het Milieu

    Een bijdrage aan de bescherming van het milieu Het verpakkingsmateriaal Het afdanken van een apparaat De verpakking beschermt het apparaat Oude elektrische en elektronische ap‐ tegen transportschade. Het verpak‐ paraten bevatten meestal nog waarde‐ kingsmateriaal is uitgekozen met het volle materialen. Ze bevatten echter ook oog op een zo gering mogelijke belas‐...
  • Pagina 13: Functiebeschrijving

    Functiebeschrijving De afzuigkap kan op de volgende ma‐ Luchtcirculatie nieren worden gebruikt. Alleen mogelijk met ombouwset en an‐ ti-geurfilter. Deze zijn bij te bestellen. Luchtafvoer Zie hoofdstuk: "Technische gegevens". De aangezogen lucht wordt door de De aangezogen lucht wordt door de vetfilters gereinigd en vervolgens naar vetfilters en bovendien door een anti- buiten afgevoerd.
  • Pagina 14: De Afzuigkap In Èèn Oogopslag

    De afzuigkap in èèn oogopslag...
  • Pagina 15 De afzuigkap in èèn oogopslag a Opvulstuk b Bevestigingskolom c Wasemscherm d Bedieningselementen e Vetfilters f Afstandsframe Met het afstandsframe kan een schaduwvoeg tussen bevestigingskolom en plafond worden gecreëerd. De afzuigkap kan met of zonder frame worden ge‐ monteerd. g Luchtcirculatieroosters (Alleen bij luchtcirculatie) h Kookplaatverlichting i Anti-geurfilter...
  • Pagina 16: Bediening

    Bediening Afzuiging inschakelen Automatische uitschakeling  Druk op toets  van de afzuiging. van de intensiefstand U hebt de mogelijkheid om de intensief‐ De afzuiging start op stand 2. Symbool stand zo in te stellen, dat de afzuiging  en de 2 van het afzuigvermogen altijd na 10 minuten automatisch naar gaan branden.
  • Pagina 17: Afzuiging Uitschakelen

    Bediening Afzuiging uitschakelen  Druk op toets  van de afzuiging. Symbool  gaat uit. Kookplaatverlichting in- en uit‐ schakelen De kookplaatverlichting kunt u onafhan‐ kelijk van de afzuiging in- en uitschake‐ len.  Druk op toets  van de kookplaat‐ verlichting.
  • Pagina 18: Reiniging En Onderhoud

    Dit middel is verkrijgbaar bij de afde‐ Let erop dat er geen water in de af‐ ling Onderdelen van Miele Nederland. zuigkap komt. Reinig vooral het gedeelte met de Ommanteling met een gekleurde...
  • Pagina 19: Vetfilters

    Reiniging en onderhoud Bedieningstoetsen Vetfilters De recyclebare metalen vetfilters in de De bedieningselementen kunnen afzuigkap nemen de vaste deeltjes uit verkleuren de keukendampen op (vet, stof, etc.) en wanneer er vuil op blijft zitten. zorgen er zo voor dat de afzuigkap niet Verwijder vuil daarom direct.
  • Pagina 20 Reiniging en onderhoud Vetfilters met de hand reinigen Na het reinigen  Reinig de vetfilters met een afwas‐  Leg de vetfilters na het reinigen nog borstel en wat warm water met een een tijdje op een vochtopnemende mild, niet geconcentreerd, handaf‐ onderlaag te drogen.
  • Pagina 21: Anti-Geurfilter

     Gooi het gebruikte filter bij het huis‐ vetfilters geplaatst. Anti-geurfilters zijn verkrijgbaar bij de vuil. vakhandel of bij de afdeling Onderdelen van Miele Nederland. Voor type en aan‐ duiding zie hoofdstuk: "Technische ge‐ gevens". Anti-geurfilter plaatsen / vervangen  Verwijder eerst de vetfilters voordat u het anti-geurfilter plaatst of vervangt.
  • Pagina 22: Lampjes Vervangen

    Reiniging en onderhoud Lampjes vervangen Halogeenlampjes worden erg heet wanneer ze een tijdje branden. Ook nadat de verlichting is uitge‐ schakeld, loopt u nog enige tijd het risico dat u zich verbrandt wanneer u ze aanraakt. Wacht een paar minuten met vervan‐ gen.
  • Pagina 23: Montage

    Montage Vòòr het monteren  Neem vòòrdat u met monteren begint de informatie in dit hoofdstuk en in het hoofdstuk: "Veiligheidsin‐ 4 houders voor het opvulstuk structies en waarschuwingen" in voor het stellen en bevestigen van het acht. opvulstuk Montagemateriaal 4 schroeven M4 x 8,5 mm voor het bevestigen van de houders voor het opvulstuk...
  • Pagina 24: Afmetingen Van Het Apparaat

    Montage Afmetingen van het apparaat a Plaats voor de montage: Gat voor de luchtafvoerbuis en voor de elek‐ trische kabel. Bij luchtcirculatie is al‐ leen het aanleggen van een elek‐ trische kabel noodzakelijk. b Mogelijke hoogte van het apparaat bij luchtafvoer c Mogelijke hoogte van het apparaat bij luchtcirculatie d Alternatieve montage met afstands‐...
  • Pagina 25: Afstand Vanaf Afzuigkap Naar Werkplek (S)

    Montage Afstand vanaf afzuigkap naar werkplek (S) Tussen de onderkant van de afzuigkap en de plek waar gekookt, gebakken, ge‐ braden, gegrilleerd of gefrituurd wordt moet een minimumafstand worden aan‐ gehouden. Deze kunt u hieronder vinden. Geeft de fabrikant echter een grotere afstand aan, houd dan deze aan. Neem ook de veiligheidsinstructies en waarschuwingen in het gelijknamige hoofdstuk in acht.
  • Pagina 26: Montagetips

    Montage Montagetips – Houd ook boven elektrische kookpla‐ ten of fornuizen een afstand van min‐ stens 650 mm aan, want dat werkt prettiger. – Houd bij de montagehoogte ook re‐ kening met de lengte van de ge‐ bruiker. Deze moet bij het koken, bakken enz.
  • Pagina 27: Beschermfolie Verwijderen

    Montage Beschermfolie verwijderen Delen van de ommanteling van de af‐ zuigkap zijn voorzien van een folie dat deze delen bij het transport moet be‐ schermen.  Verwijder dit folie met de hand voor‐ dat u de ommanteling monteert.  Luchtafvoer: –...
  • Pagina 28 Montage  Maak met een mes de vier adapter‐ plaatjes en de twee opvulplaatjes van het bijgevoegde afstandsframe los.  Boor voor de bijgevoegde pluggen vier gaten van  10 mm, ca. 115 mm diep.  Steek de vier pluggen in de gaten en ...
  • Pagina 29 Montage Tussen kolom en plafond kan een af‐ standsframe worden gemonteerd. Dit kan worden gebruikt wanneer om op‐ tische redenen een ruimte tussen kolom  Monteer het afstandsframe op het en plafond wenselijk is (schaduwvoeg). Dit is bij voorbeeld het geval, wanneer draagstel.
  • Pagina 30 Montage  Hang het draagstel in de vier schroe‐  Stel het draagstel ten opzichte van de ven. Let er daarbij op dat de "V" de middellijnen en schroef het vast. voorkant markeert.  Zet bij gebruik van het afstandsframe Plaats om de afzuigkap loodrecht te kunnen stellen de vier adapterplaat‐...
  • Pagina 31 Montage  Houd het draagstel aan de onderkant vast, draai de twee bevestigings‐ schroeven eruit en trek het draagstel tot de maximale lengte uit elkaar.  Draai de schroeven er weer in. Monteer bij luchtcirculatie (UL) de lucht‐ ombuiger van de ombouwset DUI 32 (na te bestellen accessoire): ...
  • Pagina 32 Montage  Bevestig de uitblaastuit met de slangklem aan de slang.  Bevestig de slang met de slangklem aan de luchtombuiger.  Controleer of de slang stevig vastzit.  Schuif het opvulstuk op het draag‐ stel. – Bij luchtafvoer (AL) met de gleuven naar beneden.
  • Pagina 33 Montage  Plaats de vier houders voor het op‐  Buig de twee draaglipjes weer terug.  Schuif de bevestigingskolom over het vulstuk. Draai de bevestigingsschroe‐ ven aan, zodat de houders voor het opvulstuk en buig de draaglipjes opvulstuk openklappen en het opvul‐ weer naar buiten, zodat de kolom niet stuk naar boven drukken.
  • Pagina 34 Montage Een afzuigkap wordt met een terugslag‐ klep geleverd. Afhankelijk van het mo‐ del is deze klep al in de uitblaastuit van de motoreenheid geplaatst of wordt er apart bijgevoegd.  Bij luchtafvoer (AL) moet de afzuig‐ kap met terugslagklep worden ge‐ bruikt.
  • Pagina 35 Montage  Sluit de elektrische kabel op het elek‐ triciteitsnet aan. Zie hoofdstuk: "Elek‐ trische aansluiting".  Draai de beide schroeven aan het draagstel er weer uit. Het wasemscherm kan nu op de ge‐  Plaats de luchtafvoerbuis op de uit‐ wenste hoogte worden ingesteld.
  • Pagina 36 Montage  Til het wasemscherm tot de ge‐  Houd de kolom vast, buig de draa‐ wenste hoogte op en schroef het glipjes weer terug en laat de kolom vast. voorzichtig zakken. De kolom zit nu in de uitsparing van het wasemscherm.
  • Pagina 37 Montage  Plaats bij luchtcirculatie (UL) het anti- geurfilter.  Haal de vetfilters uit het apparaat.  Draai de beveiligingsschroef er aan  Trek de beschermfolie van de vetfil‐ de binnenkant in. ters af.  Zet de filters weer terug.
  • Pagina 38: Luchtafvoersysteem

    Luchtafvoersysteem  Iedere barrière in de luchtstroming Gelijktijdig gebruik van de af‐ vermindert de afzuigcapaciteit en zuigkap en een apparaat dat lucht in verhoogt het geluidsniveau. diezelfde ruimte verbruikt kan ge‐  Wordt de lucht gewoon naar buiten vaarlijk zijn! Er kunnen giftige gassen vrijkomen.
  • Pagina 39: Anti-Condensvoorziening

    Luchtafvoersysteem Anti-condensvoorziening Geluidsdemper In de luchtafvoerbuis kan een geluids‐ demper worden geplaatst. Dit is een na te bestellen accessoire. Daarnaast is het aan te bevelen om een Luchtafvoer anti-condensvoorziening te installeren die het condenswater dat ondanks de isolering van de luchtafvoer vrijkomt, opneemt en verdampt.
  • Pagina 40: Elektrische Aansluiting

    Elektrische aansluiting Wanneer u een flexibele aansluitkabel Door ondeskundig uitgevoerde in‐ gebruikt voor de aansluiting op het stallatie-, onderhouds- of reparatie‐ elektriciteitsnet, moeten de afzonder‐ werkzaamheden kan de gebruiker lijke aders een aderdoorsnede hebben aanzienlijke risico's lopen waarvoor tussen 0,75 mm² en 1,5 mm². de fabrikant niet aansprakelijk kan worden gesteld.
  • Pagina 41: Service En Garantie

    Miele-vak‐ handelaar of de afdeling Klantcontacten van Miele Nederland B.V. Adres, telefoonnummer en website van Miele Nederland vindt u op de achterzij‐ de van deze gebruiksaanwijzing. Voor een goede en vlotte afhandeling moet de afdeling Klantcontacten weten welk type apparaat u heeft en welk se‐...
  • Pagina 42: Technische Gegevens

    Stand 2 250 m³/h Stand 3 350 m³/h Intensiefstand 500 m³/h Afzuigvermogen luchtcirculatie* Stand 1 100 m³/h Stand 2 150 m³/h Stand 3 250 m³/h Intensiefstand 350 m³/h *Na te bestellen accessoires voor luchtcirculatie: ombouwset DUI 32 en Miele anti-geurfilter DKF12...
  • Pagina 44 DA 410-6  nl-NL M.-Nr. 09 823 560 / 00...
