11 Mechanische montage
11.20
Controle en instelling van de riemspanning
Ga als volgt te werk als de riemspanning moet worden aangepast:
a Verwijder de riemveer (indien aanwezig).
b Draai de bevestigingsschroef (1) los maar verwijder hem niet.
c Draai de stelschroef (2) helemaal naar buiten.
d Draai de bevestigingsschroeven (4) voor het spanwiel los.
e Span de riem door met de hand aan het spanwiel te trekken.
f
Draai de bevestigingsschroeven (4) voor het spanwiel aan tot een aandraaimoment van 10
Nm.

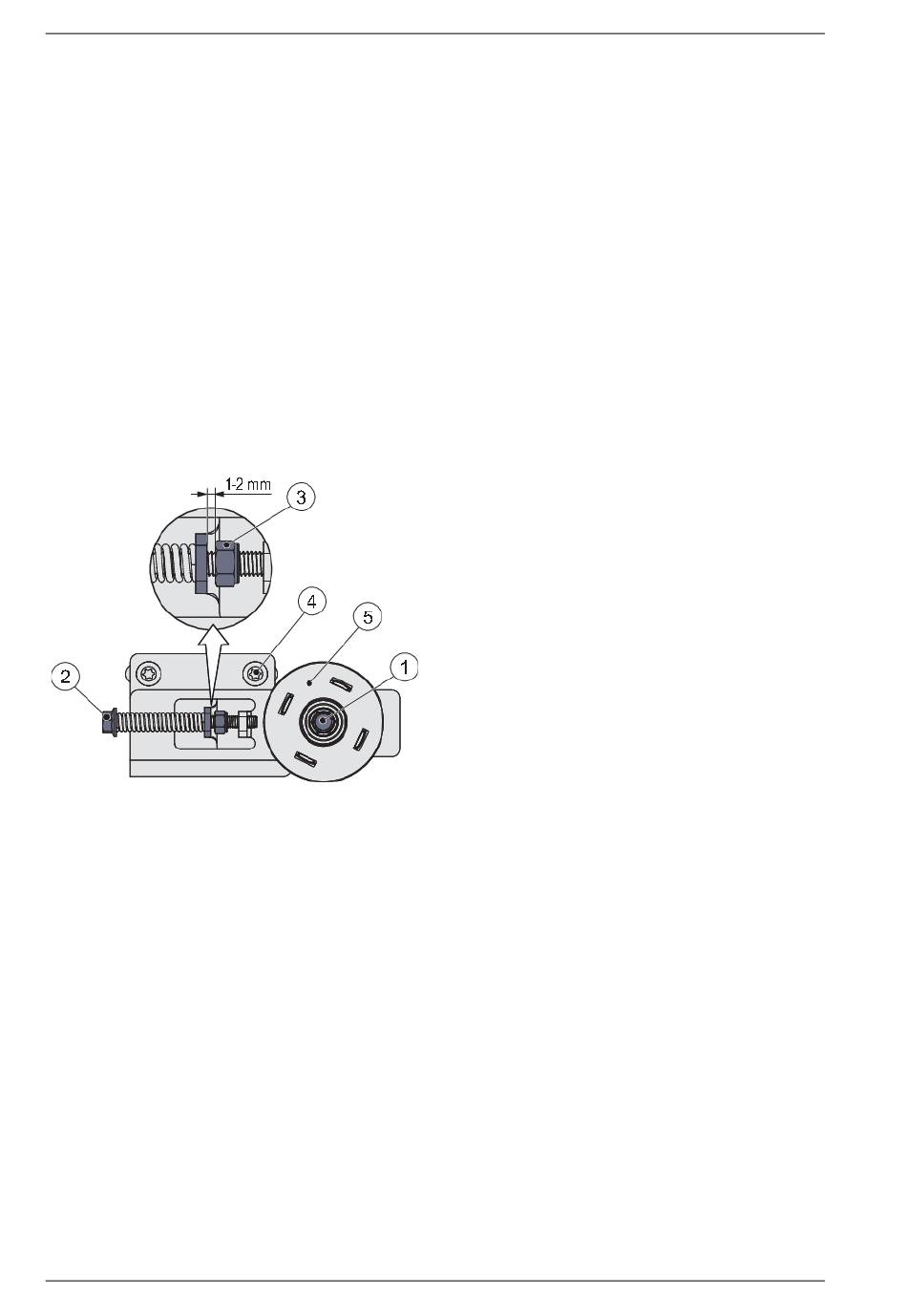

g Draai de stelschroef voor riemspanning (2) aan tot er een opening van ca. 1-2 mm (niet verder!)
is tussen de borgmoer (3) en de draagbeugel, zoals aangegeven in de onderstaande afbeelding.
Draai de stelschroef (2) niet te ver aan, anders kan deze het spanwiel (5) beschadigen.
h Draai de bevestigingsschroef (1) vast tot een aandraaimoment van 30 Nm.
Let op: Breng geen wijzigingen aan aan de borgmoer (3).
56
Let op! Breng geen wijzigingen
aan aan de borgmoer (3).
Versie 2019-11-08
1
Bevestigingsschroef
2
Stelschroef
3
Borgmoer
4
Bevestigingsschroef voor spanwiel
5
Spanwiel
1016249-EMnl-NL-6.0
