Testmethoden en aansluitingen
Aardingsweerstandstest via twee aansluitingen
Waarschuwing: Zorg ervoor dat het circuit spanningsloos is, voordat het instrument wordt
aangesloten voor een meting.
Hiermee wordt de weerstand gemeten tussen de aansluitingen P1(X) en P2(Y) door middel van een AC-
testspanning. Deze methode is niet geschikt voor continuïteits- en aardingstests (zie de plaatselijke voorschriften).
Opmerking: De testspanning die gebruikt wordt voor het uitvoeren van de tweedraads weerstandstest, is
wisselspanning en is niet voor alle continuïteitstests geschikt (zie de plaatselijke voorschriften).
Opmerking: Wanneer de aardingsruisspanning hoger is dan 50 V van piek naar piek (18 Vrms), verschijnt er op
het display een waarschuwingsdriehoek en een indicator voor overmatige ruisspanning.

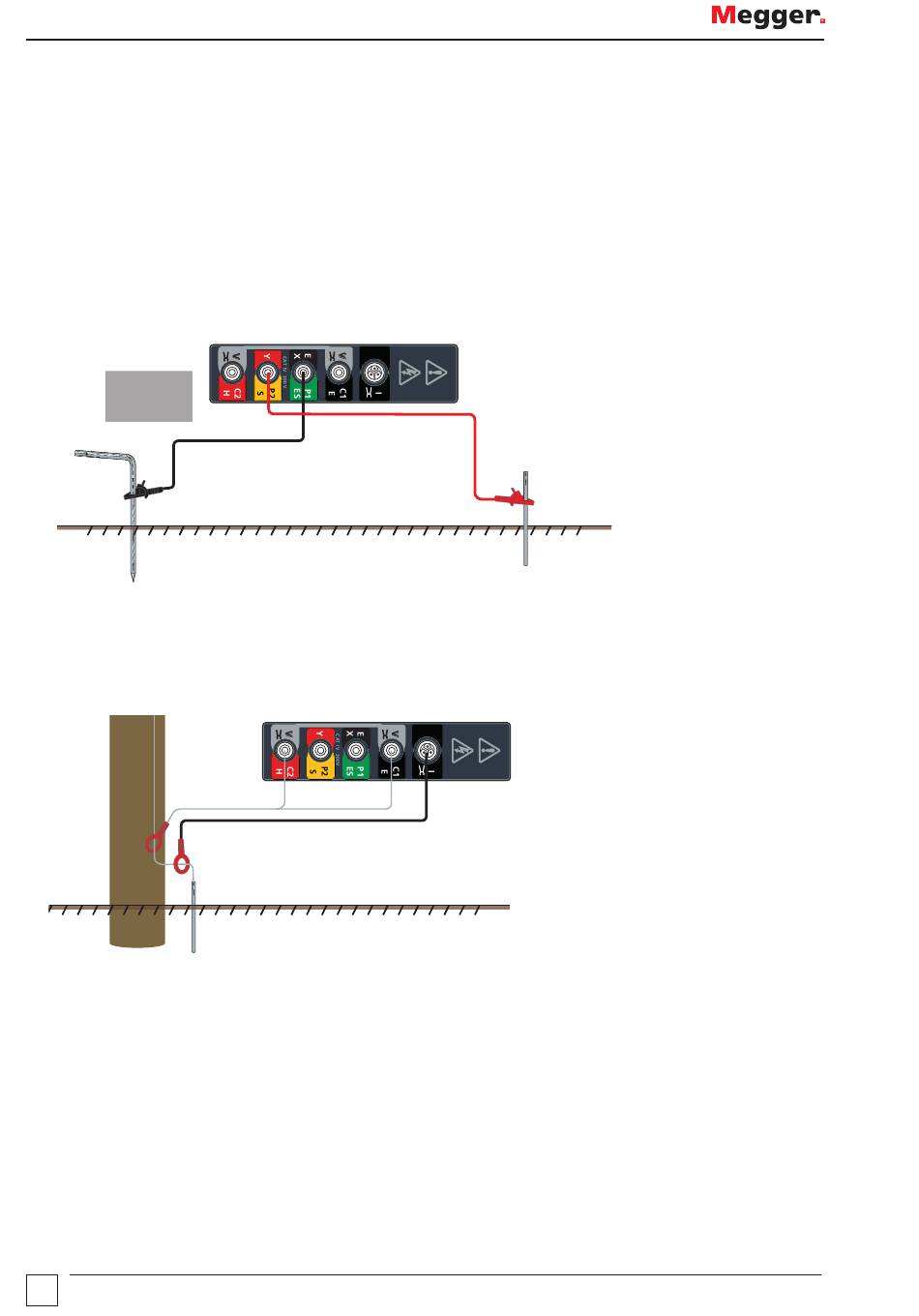

„ Breng de meetsnoeren en pennen aan zoals vereist (sluit de meetsnoeren niet op het instrument aan):
Kalibratietest
box
P1 (E)
Test met twee stroomtangen (penloos)
De test met twee stroomtangen (penloos) maakt zowel gebruik van de MVC1010 als de MCC1010 om een goede
meting van de te testen aardelektrode te verkrijgen.
Kalibratietest
32
MVC1010
MVC1010
MCC1010
MVC1010
MVC1010
P2 (H)
MCC1010
