BEDIENINGSHANDLEIDING VOOR KNIGHT PNEUMATISCHE BALANCER
A. Plaatsing en hoogte
Minimale installatiehoogte
Als het systeem is ontworpen door Knight Global, gebruikt u de hoogtes
die worden aangegeven in de bijgeleverde tekeningen. Knip de kabel of
ketting pas door wanneer de juiste verplaatsingsafstand is ingesteld.
Step 1.
Meet de afstand van het oppikpunt tot het hoogste obstakel om het onderdeel naar het
neerzetpunt te kunnen verplaatsen (zie afstand A in Afbeelding 2-1).
Step 2.
Meet de afstand tussen de onderzijde van het onderdeel of de bevestiging (kies de laagste
van de twee) en het bevestigingspunt van de haak. (Zie item B in Afbeelding 2-1.)
Step 3.
Trek de afstand uit stap 1 af van die uit stap 2. Het verschil moet kleiner zijn dan de
terugslaglengte die staat aangegeven op de terugloopkap van de balancer (bijv. voor
KBA150-076 is 076 de terugslaglengte van de balancer). Als het verschil groter is dan de
terugslaglengte, moet u een balancer met een grotere terugslaglengte gebruiken.
Step 4.
De minimale installatiehoogte voor de balancer bij de montagegaten voor de
balancertrolley is de som van: de afstand "C" (zie Afbeelding 2-1), de obstakelhoogte (zie
afstand A in Afbeelding 2-1) en de hoogte van het onderdeel en de beugel (zie afstand B in
Afbeelding 2-1).
Step 5.
Balancers worden geleverd met kabels die een standaardlengte hebben van 30 ft (9,1 m)
of kettingen met een standaardlengte van 15 ft (4,6 m).
Neem contact op met Knight Global als u een langere kabel of ketting
nodig hebt.
verplaatsingsafstand van de balancer.)
Indicator voor
einde
verplaatsings
afstand

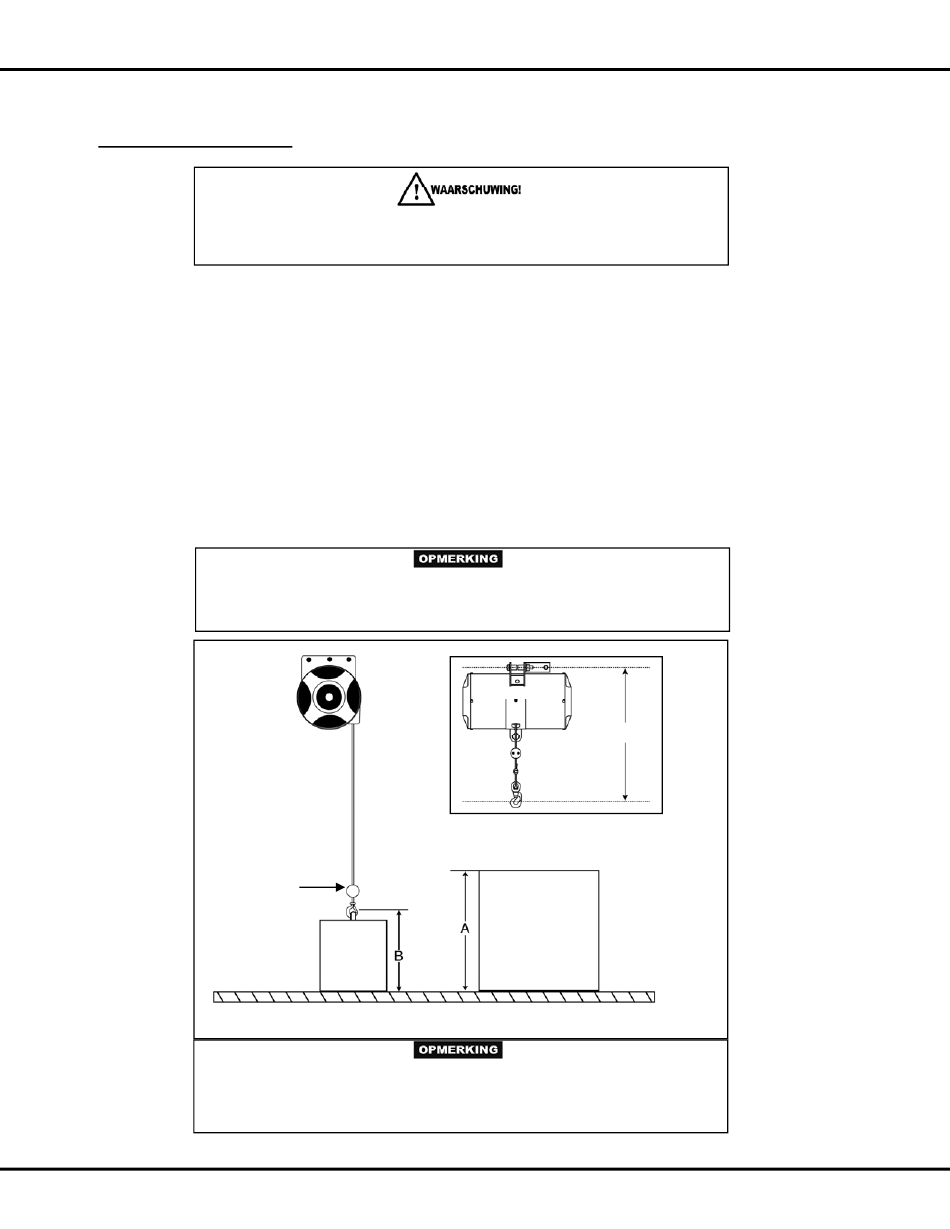

Afbeelding 2-1
De
indicator
(kogelaanslag), is in de fabriek ingesteld en mag niet worden verplaatst. Zie
pagina 2-13 voor instructies als de indicator moet worden vervangen.
(Een langere ketting leidt niet tot een grotere
LAST
die
het
einde
van
de
2-2
INSTALLATIE
C
OBSTAKEL
verplaatsingsafstand
aangeeft
