3.5
s
LuIT dE BEdrAdIng AAn
Onderdelen:
Materiaalzak 3
gereedschap:
Kruiskopschroevendraaier

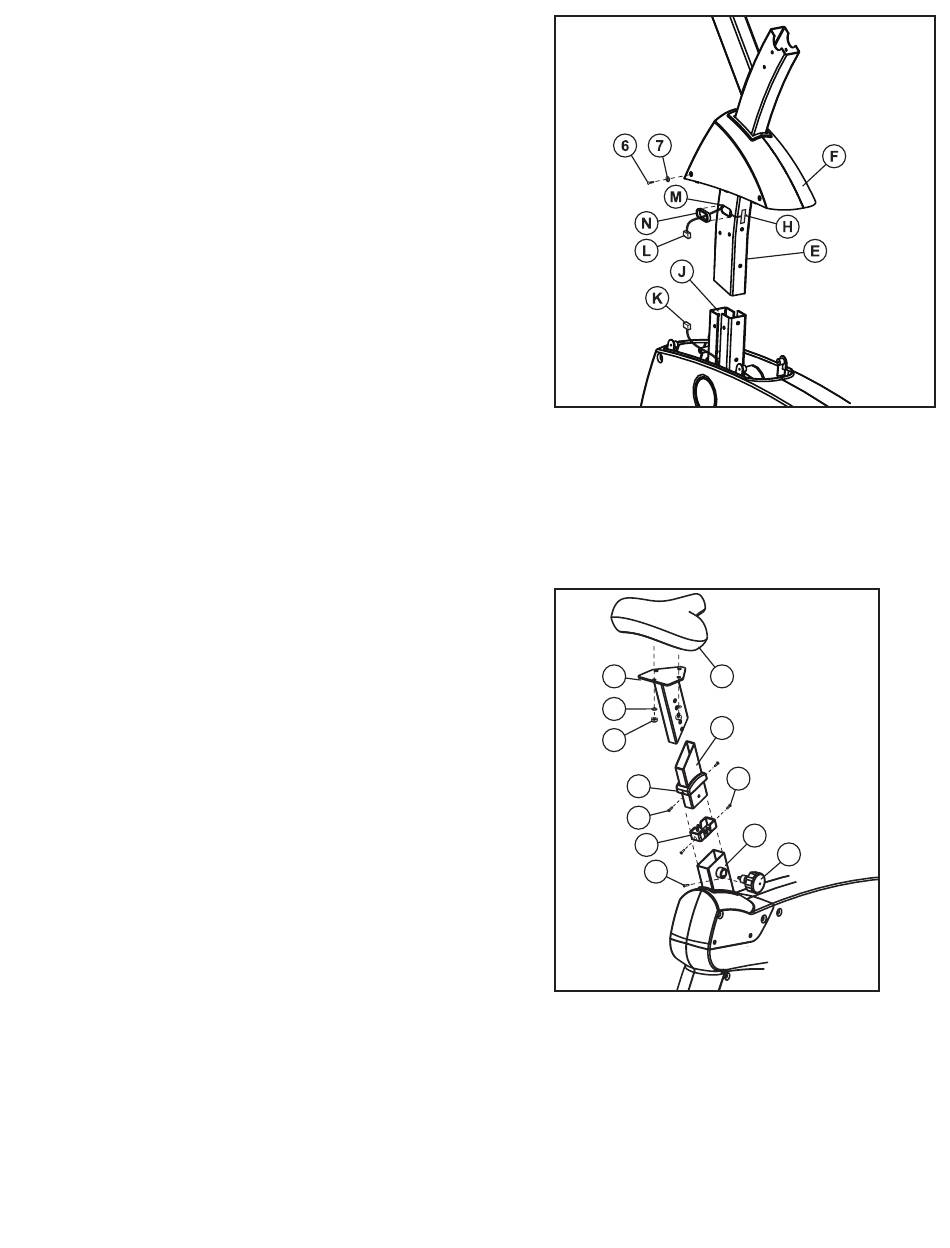

Haal de KABELBINDER (H) aan de voorkant van de MIDDENZUIL (E) los. Trek
de BEDIENINGSPANEELDRAAD (L) voorzichtig door de ZIJOPENING (M) van
de MIDDENZUIL (E). Leid de BEDIENINGSPANEELDRAAD zoals afgebeeld
via de DOORVOERTULE (N) en steek de DOORVOERTULE in de ZIJOPE-
NING.
Sluit de DRAAD (K) van de MIDDENZUILSTEUN (J) aan op de
overeenkomstige BEDIENINGSPANEELDRAAD (L) vanuit de ZIJOPENING (M)
van de MIDDENZUIL (E). Schuif de MIDDENZUILKAP (F) omlaag tot aan de
HOOFDKAPPEN. Bevestig de MIDDENZUILKAP op de HOOFDKAPPEN met
vier KRUISKOPSCHROEVEN van 12 mm (6) en bijpassende VLAKKE
SLUITRINGEN (7). Draai de SCHROEVEN goed aan. Draai de SCHROEVEN
niet te vast aan.
3.6
m
OnTEEr hET ZAdEL En dE ZAdELsTAng
Onderdelen:
Materiaalzak 4
gereedschap:
Dopsleutel van 13 mm, kruiskopschroevendraaier
Pak het ZADEL (O) en de ZADELSTANG (P). Haal de drie NYLOCK-MOEREN (8) en VLAKKE SLUITRINGEN (9) van de tapeinden aan de
onderkant van het ZADEL. Zet de tapeinden van het ZADEL in lijn met de openingen in de MONTAGEPLAAT VAN DE ZADELSTANG (Q).
Bevestig het zadel met de drie NYLOCK-MOEREN en VLAKKE SLUITRINGEN
die u eerder hebt verwijderd op de MONTAGEPLAAT VAN DE ZADELSTANG.
Draai de MOEREN goed aan.
Pak het INZETSTUK VAN DE ZADELSTANG (R). Schuif het INZETSTUK VAN
DE ZADELSTANG over de ZADELSTANG met het gebogen uiteinde naar het
ZADEL (O) gericht en de uitsparing aan de binnenkant aan de kant van de
sticker voor afstelling van de ZADELSTANG (P).
Pak het ZADELSTANGAFSTANDSSTUK (S) en schuif deze over het uiteinde
van de ZADELSTANG (P). Zorg dat de nokken in de openingen op de
onderkant van de ZADELSTANG vallen. Zet het ZADELSTANGAF-
STANDSSTUK vast met de twee KRUISKOPSCHROEVEN van 8 mm (10).
Houd het ZADEL (O) met de punt naar voren en steek de ZADELSTANG (P) in
het ZADELUITSTEEKSEL (T).
Schuif het INZETSTUK VAN DE ZADELSTANG (R) omlaag tot de bovenkant
van het ZADELUITSTEEKSEL (T). Bevestig het INZETSTUK VAN DE ZADEL-
STANG met twee KRUISKOPSCHROEVEN van 6 mm (11) op het ZADELUIT-
STEEKSEL. Draai de SCHROEVEN goed aan. Draai de SCHROEVEN niet te
vast aan.
Begin met het insteken van de ZADELSTELKNOP (U). Til het ZADEL (O) en de
ZADELSTANG (P) iets omhoog totdat de ZADELSTANG op zijn plaats valt.
Draai de ZADELSTELKNOP helemaal vast. Steek de 6 mm KRUISKOP-
SCHROEF MET BORGMIDDEL (12) in en draai hem goed aan.
/
BEvEsTIg dE kAP
(4 kruiskopschroeven, 12 mm)
(4 vlakke sluitringen)
(3 Nylock-moeren)
(3 vlakke sluitringen)
(2 kruiskopschroeven, 8 mm)
(1 kruiskopschroef, 6 mm, met borgmiddel)
(2 kruiskopschroeven, 6 mm)
Q
O
9
P
8
10
R
11
T
S
U
12
11
