1. Tussenring
5. Plaats de TopDresser op het voertuigframe en zorg
ervoor dat de gaten in de achterste montagebeugels
overeenkomen met de gaten aan de zijkant van het
frame (fig. 7).
Opmerking: Als u een hefvork gebruikt om de
TopDresser te tillen, breng de vork dan in langs de
gaten in de achterrand en in de kanalen.
Opmerking: Als u de optionele hefset (92-4452)
gebruikt om de TopDresser te tillen, ga dan als volgt
te werk:
• Plaats de hefbeugel bovenaan de hopper.
• Bevestig de kettingen aan de hefogen aan de
hoeken van de hopper.
Belangrijk: Als u de TopDresser
wilt verwijderen, moet u ALTIJD de
montagebouten en pinnen verwijderen
voordat u de machine heft.
6. Bevestig de achterste montagebeugels aan het
voertuigframe met een gaffelpen en (2) lynchpennen
(Figuur 8).

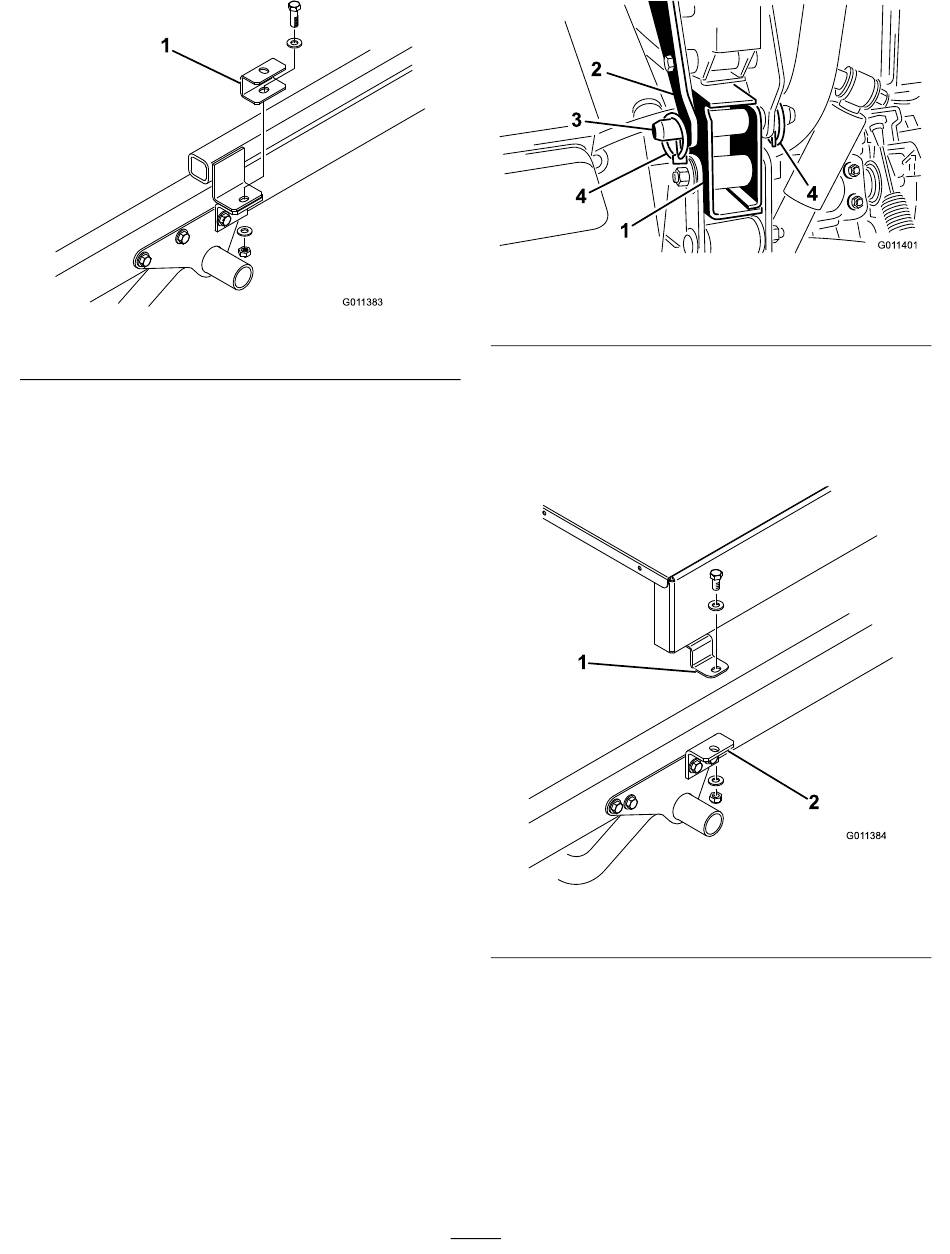

G011383
Figuur 7
1. Beugel voertuigframe
2. Montagebeugels
7. Bevestig de bovenkant van de werktuigbeugels
(Figuur 9) of tussenring (Figuur 10) losjes aan de
montagelip aan elke kant van de TopDresser met
een 1/2 x 1 inch tapbout, (2) platte ringen en
borgmoeren. Draai alle bevestigingen vast.
1
1. Montagelip TopDresser
10
Figuur 8
3. Gaffelpen
4. Lynchpen
2
G011384
Figuur 9
2. Werktuigbeugel
