5. INSTALLATIE
Monteer de acculader Skylla 24/100 3-fase in een droge en goed geventileerde ruimte. Een extreem hoge
omgevingstemperatuur kan een negatieve invloed hebben op de uitgangsstroom en kan de levensduur van de acculader
bekorten. Onder dergelijke omstandigheden worden de beste resultaten bereikt als de acculader aan de wand is
bevestigd. Aan de onder- en achterzijde van de behuizing zijn gaten voor vloer- en wandmontage aangebracht, zie
tekening SK07002N.
Zorg dat het frontpaneel bereikbaar blijft na installatie. De acculader Skylla 24/100 3-fase en de accu's dienen zo dicht
mogelijk bij elkaar te worden geplaatst om de accukabels zo kort mogelijk te houden voor een optimale laadprestatie.
De Victron acculader Skylla 24/100 3-fase moet worden geïnstalleerd met behulp van de volgende benodigdheden:
Een vieraderige netkabel met een kerndiameter van 2,5 mm
Twee accukabels (maximaal 6 meter lang, met accu-klemmen).
Een schroevedraaier (nr. 3) om het frontpaneel af te nemen en de netvoedingskabels aan te sluiten.
Een 12 mm-sleutel om de accukabels aan te sluiten.
Om het frontpaneel af te nemen, dienen de vier schroeven aan de
voorzijde te worden losgeschroefd. Dan komt het innerlijk van de
acculader open te liggen en kunnen aansluitingen worden gemaakt.
Alle aansluitingen bevinden zich aan de onderzijde van de lader.
Kabels kunnen worden doorgevoerd door gaten in de bodem van de
behuizing.
WAARSCHUWING
Victron acculaders zijn ontworpen voor het opladen van accu's.
Ze zijn ongeschikt om als voedingsbron te worden gebruikt.
Sluit de accu aan voor u de lader aanzet en schakel de lader
uit voor u de accu loskoppelt.
5.1 Aarding
WAARSCHUWING
Een hoge lekstroom. Een aardaansluiting is essentieel voordat
de voeding wordt aangesloten.
De acculader Skylla 24/100 3-fase is niet dubbel geïsoleerd. De PE-
aansluitklem moet onder alle omstandigheden verbonden zijn met
aarde (zie afbeelding 5). Bij gebruik op een boot moet de aardklem aan
de onderkant van de behuizing worden verbonden met de aardplaat of
de scheepshuid. De oeververbinding moet worden geaard aan de PE-
klem op het klemmenblok voor de netvoeding. In mobiele toepassingen
(auto's, caravans enz.) moet de aardklem worden verbonden met het
metalen chassis.
5.2 Ingang netspanning
Gebruik een goedgekeurde vieraderige netvoedingskabel om de acculader Skylla 24/100 3-fase op het net aan te
sluiten. Denk eraan dat de PE-aansluitklem altijd moet zijn geaard.
Page 24
draad
beschrijving
L1
fase
L2
fase
L3
fase
PA
aarde
user manual Skylla 24/100 3F
2
.

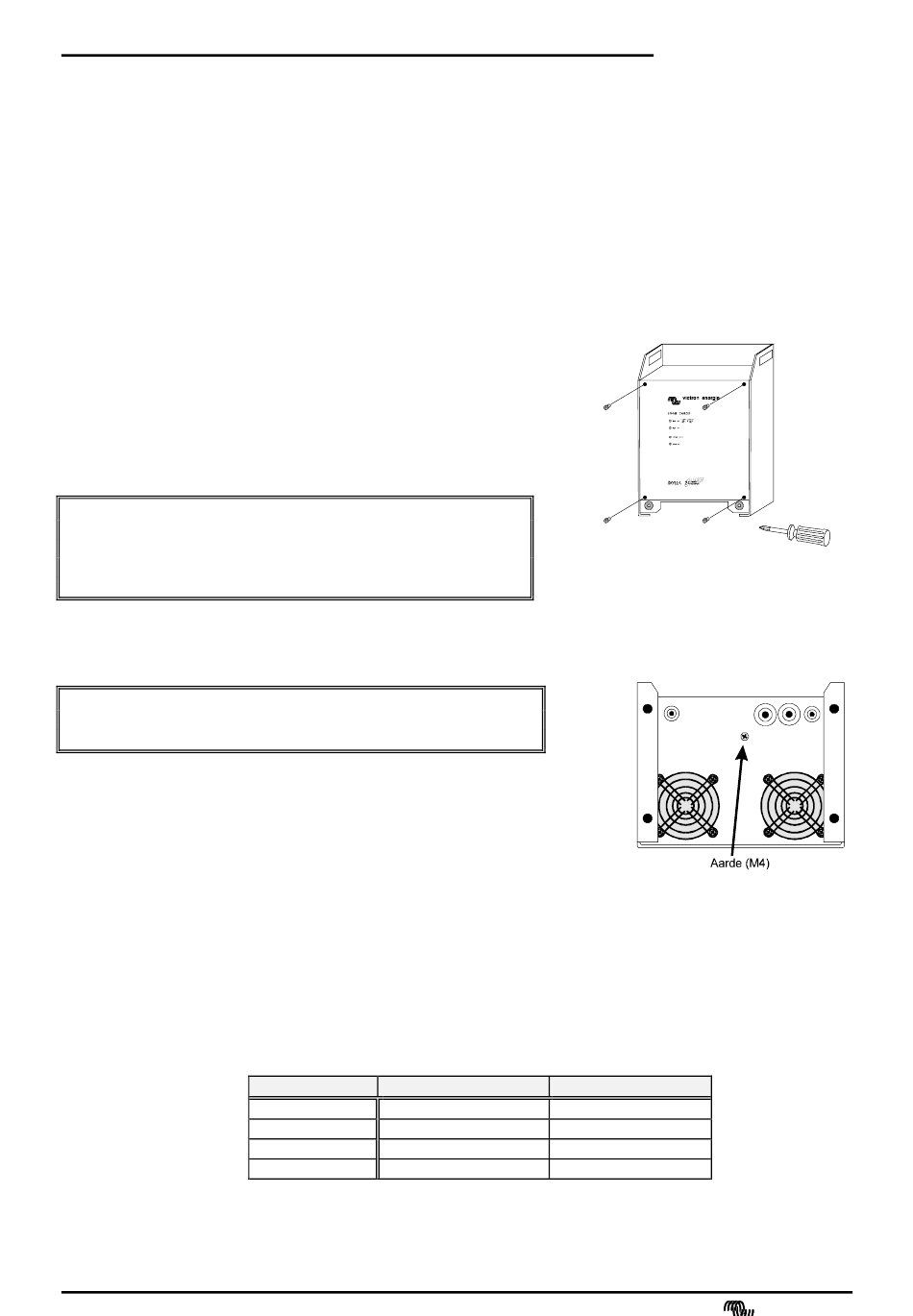

Afbeelding 5.
Verwijderen van de voorzijde
Afbeelding 5.
Positie van de aardaansluiting
kleur
bruin of zwart
bruin of zwart
bruin of zwart
groen/geel
victron energy
