2. BESCHRIJVING
De acculader Skylla 24/100 3-fase wordt uitgebreid getest alvorens de fabriek te verlaten. Voor het transport wordt het
apparaat stevig verpakt.
De acculader is een gelijkrichter/acculader-combinatie. De output heeft variabele spanning en stroombegrenzing. De
acculader is beveiligd tegen oververhitting en kortsluiting, hoe lang deze ook duren. De acculader is in een aluminium
behuizing voor vloer- of wandmontage ondergebracht. De beschermingsklasse van deze behuizing is IP20. De
aansluitingen voor de netvoeding en de accu-uitgang bevinden zich aan de onderzijde van de behuizing. De acculader
is ontworpen voor een 24V-lood/zuur-accusysteem. De maximale laadstroom is 100A en de aanbevolen accucapaciteit
is 500-1000 Ah. De acculader is geschikt voor tractie-accu's. Voor meer informatie kunt u contact opnemen met de
dichtstbijzijnde vertegenwoordiging van Victron Energy. De Skylla 24/100 3-fase werkt volledig automatisch. Het
apparaat wordt gevoed door een nominale netvoeding van 380Vac, 50/60 Hz. De voeding kan worden omgezet in
415Vac of in 440Vac. en is ontworpen voor permanente aansluiting op lood/zuur-accu's. Ontkoppelen van de lader
tijdens langdurige opslag, bijvoorbeeld 's winters, is niet meer nodig.

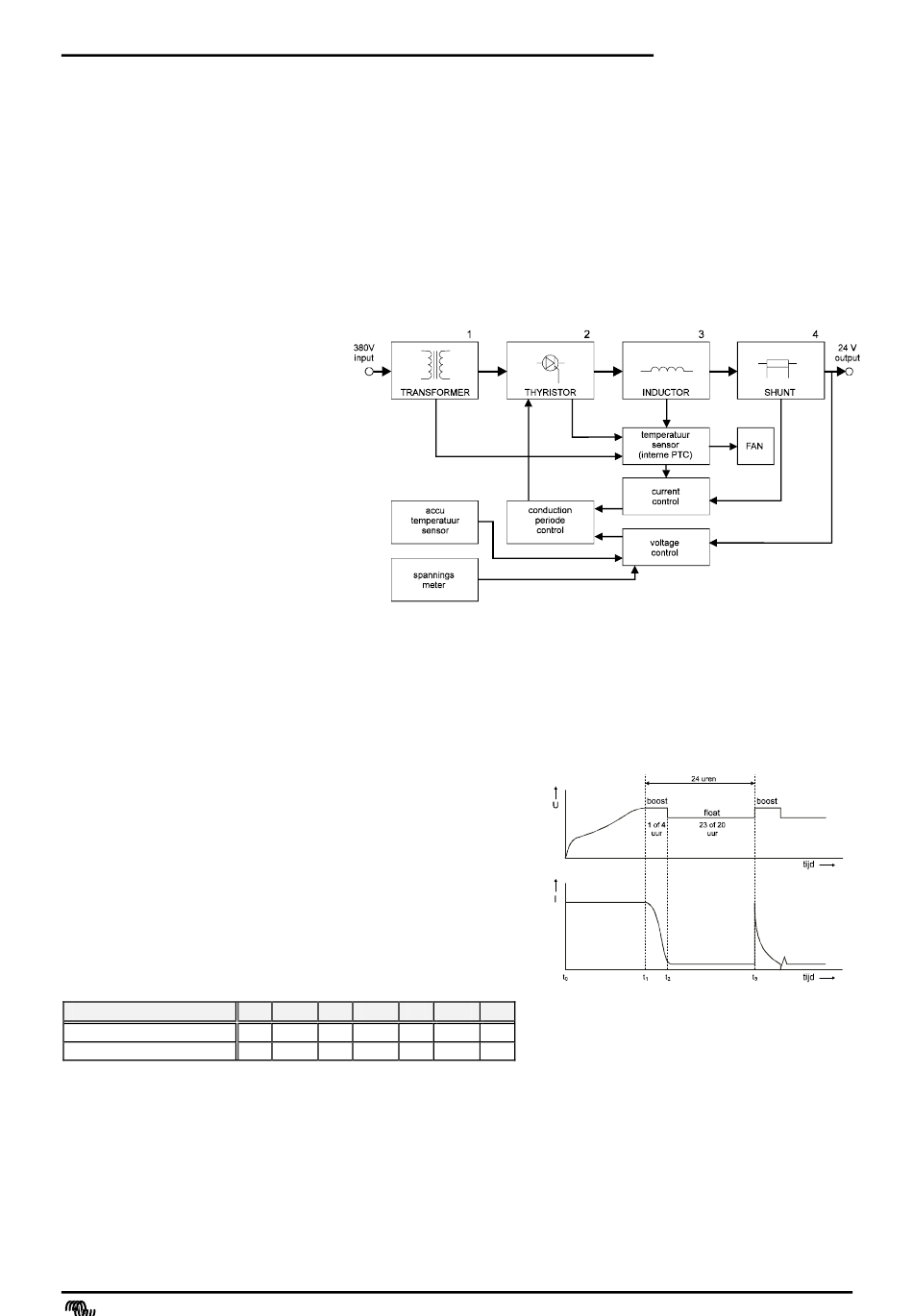

Afbeelding 1.
Schematisch diagram van de Skylla.
1. 3-fase ingangstransformator.
2. fase gestuurde thyristor bruggelijkrichter
3. rimpel onderdrukking
4. gelijkstroomshunt
Zodra de acculader Skylla 24/100 3-fase is ingeschakeld, wordt de accu opgeladen, mits er netvoeding aanwezig is.
Als de automatische laadmodus geselecteerd is (5% of 15%, zie frontpaneel), wordt de accu geladen volgens de
IUoUo-karakteristiek. De "float"-spanning is van fabriekswege ingesteld op 26,5Vdc. De "boost"-spanning is van
fabriekswege ingesteld op 28,5Vdc. Beide spanningen kunnen door de gebruiker worden bijgesteld.De acculader werkt
met twee laadspanningen: een hoge (boost-charge) en een lage spanning (float-charge). De lader schakelt na 1 of 4 uur
automatisch van boost-charge naar float-charge (zie afbeelding 2).
De lader verzorgt de accu met een constante stroom totdat de
ingestelde "boost"-spanning is bereikt (28,5Vdc). Op dat moment
(t1) gaat de gele LED "Voltage control" branden terwijl ook een klok
in werking wordt gesteld, die de "boost"-periode bepaalt.
Zodra de ingestelde "boost"-periode is afgelopen op tijdstip t2,
schakelt de lader over op "float"-spanning (26,5Vdc) voor een
periode van 20 of 23 uur. Na deze periode schakelt deacculader op
tijdstip t3 terug naar de "boost"-spanning voor 1 of 4 uur.
Indien de stroombegrenzing langer dan 30 seconden duurt tijdens
float-charge, begint de klok weer te lopen en begint een nieuwe
"boost"-cyclus.
Tijd tussen (afb. 2)
High rate (LED)
Voltage control (LED)
2.1 Onderhoud
De Skylla 24/100 3-fase vraagt geen speciaal onderhoud. wel is het raadzaam de elctrische aansluitingen tweemaal per
jaar te controleren. De acculader moet droog, schoon, en stofvrij worden opgeborgen. Mochten er toch problemen
optreden, probeer dan met behulp van de foutopsporingsprocedures in deze handleiding na te gaan waardoor deze
worden veroorzaakt.
