Montage
5.6
Het apparaat monteren
Afdichtingsband aanbrengen
1
2

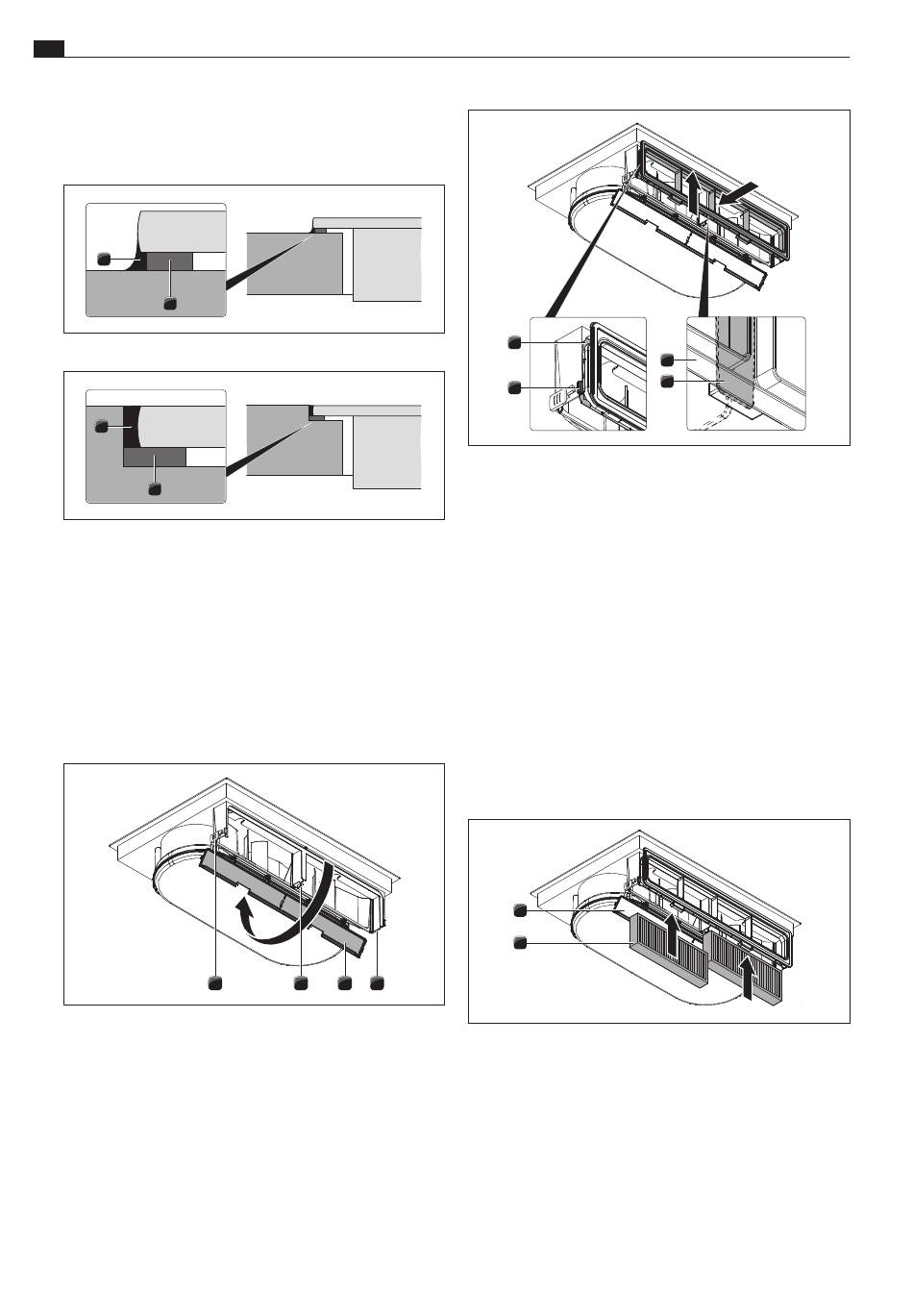

Afb. 5.10 Afdichtingsband bij opbouwmontage
1
2
Afb. 5.11 Afdichtingsband bij vlakinbouw
[1]
Zwarte, hittebestendige siliconenkit
[2]
Afdichtingsband
Kleef bij opbouwmontage de meegeleverde afdichtingsband [2]
X
O
voor de montage volledig op de onderzijde van het kookveld.
Kleef bij vlakinbouw de afdichtingsband [2] op de horizontale
X
O
snijkant in de werkbladuitsparing, ook als het kookveld met
een siliconenkit [1] of een dergelijk middel wordt afgedicht.
Telescopisch kanaal aan apparaat bevestigen
Afb. 5.12 Behuizingsdeksel openen
[1]
Vergrendelingen buitenkant
[2]
Vergrendeling midden
[3]
Deksel actieve-koolfilterbehuizing
Open het deksel [3] van de actieve-koolfilterbehuizing langs
X
O
onderen door de twee vergrendelingen aan de buitenkant [1] en
de vergrendeling in het midden [2] te openen.
16
1
2
3
1
1
2
Afb. 5.13 Frame van flexibel kanaal inhangen
[1]
Ophangclips
[2]
Opnamegroef van de actieve-koolfilterbehuizing
[3]
Frame voor flexibel kanaal
[4]
Onderste vergrendeling
Hang het frame van het telescopische kanaal in de
X
O
opnamegroef [2] van de actieve-koolfilterbehuizing.
Zorg ervoor dat de twee ophangclips [1] aan de zijkant zich in
X
O
de geleiding bevinden.
Schuif het frame [3] naar boven totdat de onderste [4] en
X
O
bovenste vergrendeling in het midden vastklikken.
Let erop dat het frame rondom in de groef van de actieve-
X
O
koolfilterbehuizing zit.
Verwijder de beschermfolie van de tape vooraan aan het
X
O
telescopische kanaal.
Actieve-koolfilter plaatsen
1
2
Afb. 5.14 Actieve-koolfilter plaatsen
[1]
Deksel actieve-koolfilterbehuizing
[2]
Actieve-koolfilter
Verwijder de verpakking van het actieve-koolfilter.
X
O
Plaats de beide actieve-koolfilters [2] er langs onderen in.
X
O
Let op de doorstroomrichting van de filters. Deze wordt
X
O
aangegeven met een pijl.
Sluit en vergrendel het
deksel van de actieve-koolfilterbehuizing
X
O
3
4
[1].
