Montage
Dragerbekistingen
Bijv. dragerbekisting Top 50
Gebruikersinformatie 'Dragerbekisting Top 50'
in acht nemen!
☞
▪
Er dient een vlakke ondergrond met
voldoende draagvermogen beschikbaar te
zijn!
▪
Aanhaalmoment van de koppelingen voor de
kruisverbanden: 50 Nm
Benodigd gereedschap:
▪
Uni gereedschapskist 15,0
Verticale gordingen uni voorbereiden
Lengte van de gording uni
De gording uni WS10 Top50 moet door de later op de
bekisting te monteren betonneersteiger uitsteken.
Rekening houden met de oversteek aan de
onderkant van de bekisting.
Benodigd schroefmateriaal
▪
2 zeskantschroeven M 10x45
▪
2 sluitringen 11 DIN 434
▪
2 zeskantmoeren M 10
▪
1 schijf R 11
(niet in de leveringsomvang inbegrepen)
➤
Hoogteregelvijzel M36 in het gatenraster aan de
verticale gording uni WS10 Top50 schroeven.
(Positie volgens uitvoerings- resp.
montagetekening.)
➤
Pasbout 10cm in het bovenste gat van de gording
uni WS10 Top50 schuiven en met borgveer 5mm
borgen.
C
A Gording uni WS10 Top 50
B Hoogteregelvijzel M36
C Pasbout 10cm + borgveer 5mm
42
A
B
9715-239-01

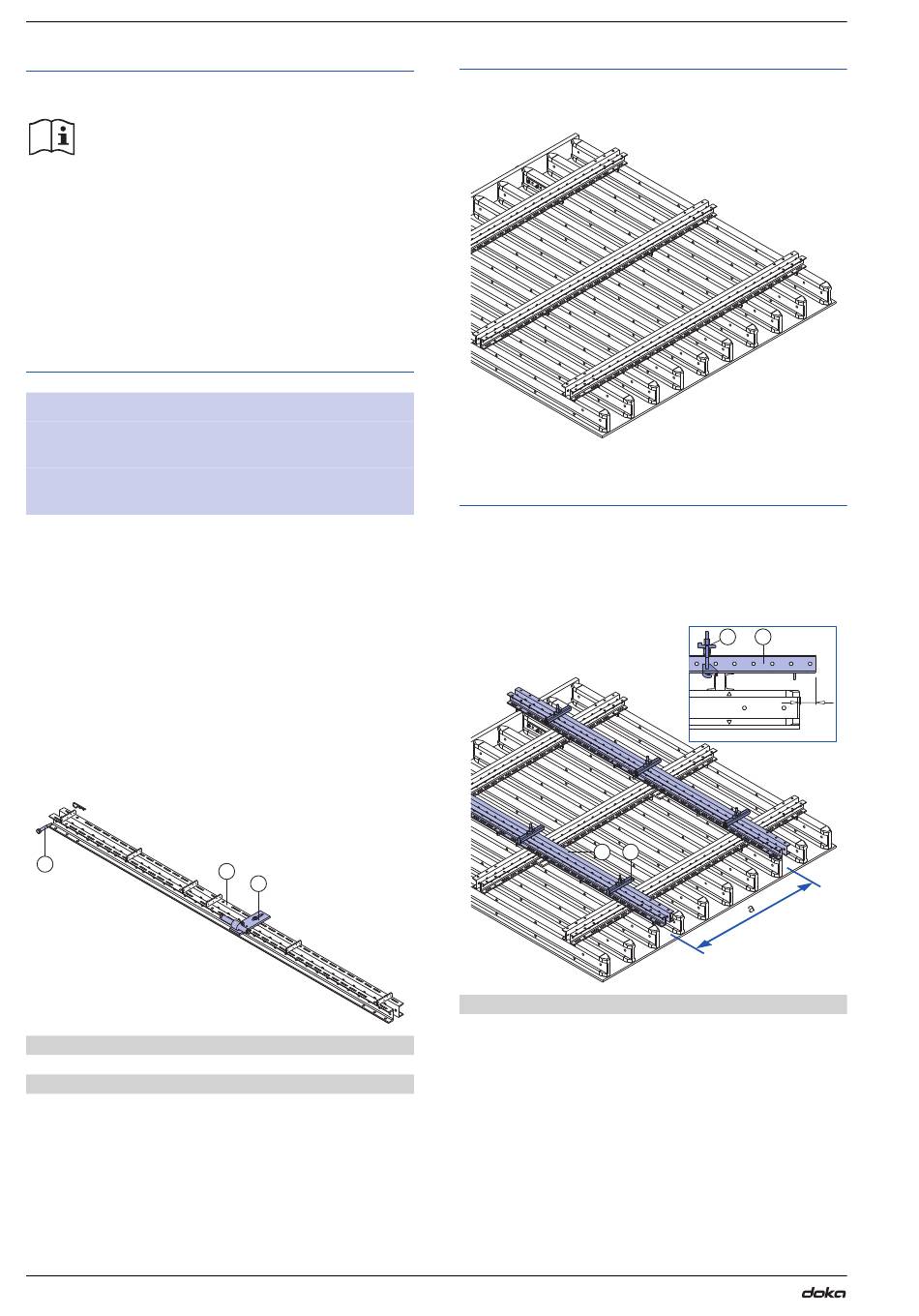

Gebruikersinformatie Klimbekisting K
De bekisting voorbereiden
➤
Bekistingspaneel met de bekistingsplaat naar
beneden op een vlakke ondergrond neerleggen.
9715-238-01
Gordingen uni op de bekisting monteren
➤
Verticale gordingen uni WS10 Top50 op asafstand
'a' van de consoles leggen (montagemal).
➤
Maat 'b' volgens uitvoerings- resp. montagetekening
instellen. Met klimstijlklemmen de gordingen uni in
een rechte hoek vastzetten.
F
G
9715-237-01
F Gording uni WS10 Top50
G Klimstijlklem 9-15 cm
Voorbeeld:
▪
Ophangpunt 30 cm onder de betonrand
▪
Bekistingsoverlapping 10 cm
b = 7,8 cm
999715007 - 09/2013
G
F
b
9715-237-02
