Montage
Werkvloer monteren
Opmerking:
De vermelde plankdiktes zijn volgens C24 van EN 338
gedimensioneerd.
Nationale voorschriften voor vloer- en leuningplanken
in acht nemen.
➤

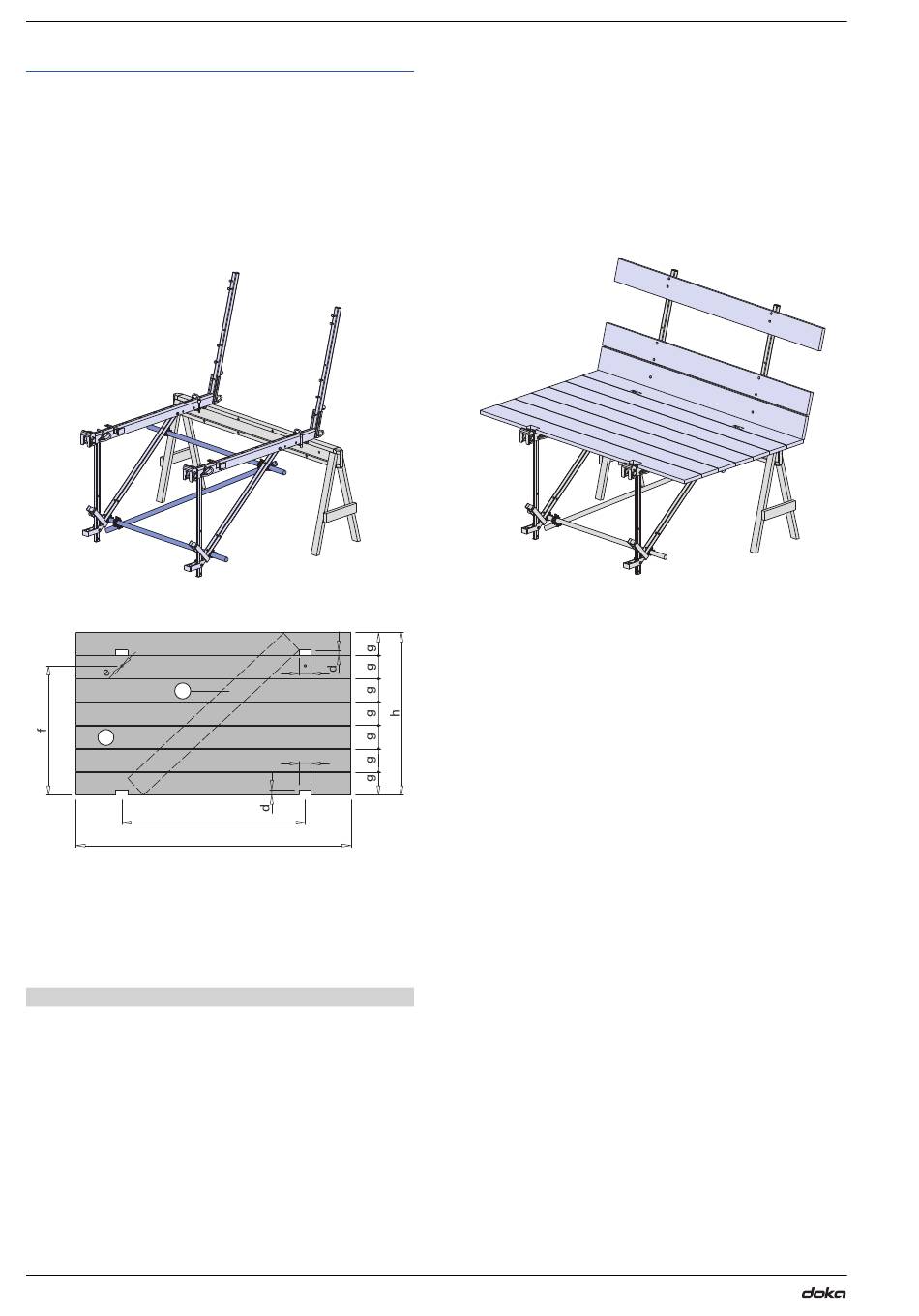

In kruisverband geschoorde vouwconsoles K op
werkbok leggen.
➤
Vloerplanken opleggen (zagen volgens afbeelding).
A
B
9715-251-01
a ... steigerlengte
b ... asafstand
c... 13 cm
d ... 6 cm
e ... 2,4 cm
f ... 141 cm
g... 25 cm
h ... 177 cm
A Diagonale plank
B Plank 25/5 cm
38
9715-259-01
c
c
b
a
Gebruikersinformatie Klimbekisting K
➤
Elke vloerplank met een houtbout M 10x70 per
console vastschroeven (bij de leveringsomvang van
de vouwconsole K zijn 6 stuks inbegrepen).
➤
Diagonale plank aan de onderzijde tussen de
consoles aanbrengen (2 spijkers per vloerplank).
☞
➤
Bouw van leuningwerk overeenkomstig de
geldende nationale voorschriften uitvoeren
➤
Leuningplanken per console met houtbouten
M 10x110, veerring A 10 en zeskantmoer M 10 aan
de leuningstaander bevestigen.
➤
Verbindingsschoen K monteren (zie hoofdstuk
'Werkplatform monteren – opbouw met
vouwklimsteigers K').
Opmerking:
In hoeken of bij niet-rechthoekige hoeken moet de
plankenvloer overeenkomstig worden aangepast.
Mangaten volgens de uitvoerings- resp.
montagetekening monteren.
999715007 - 09/2013
9715-253-01
