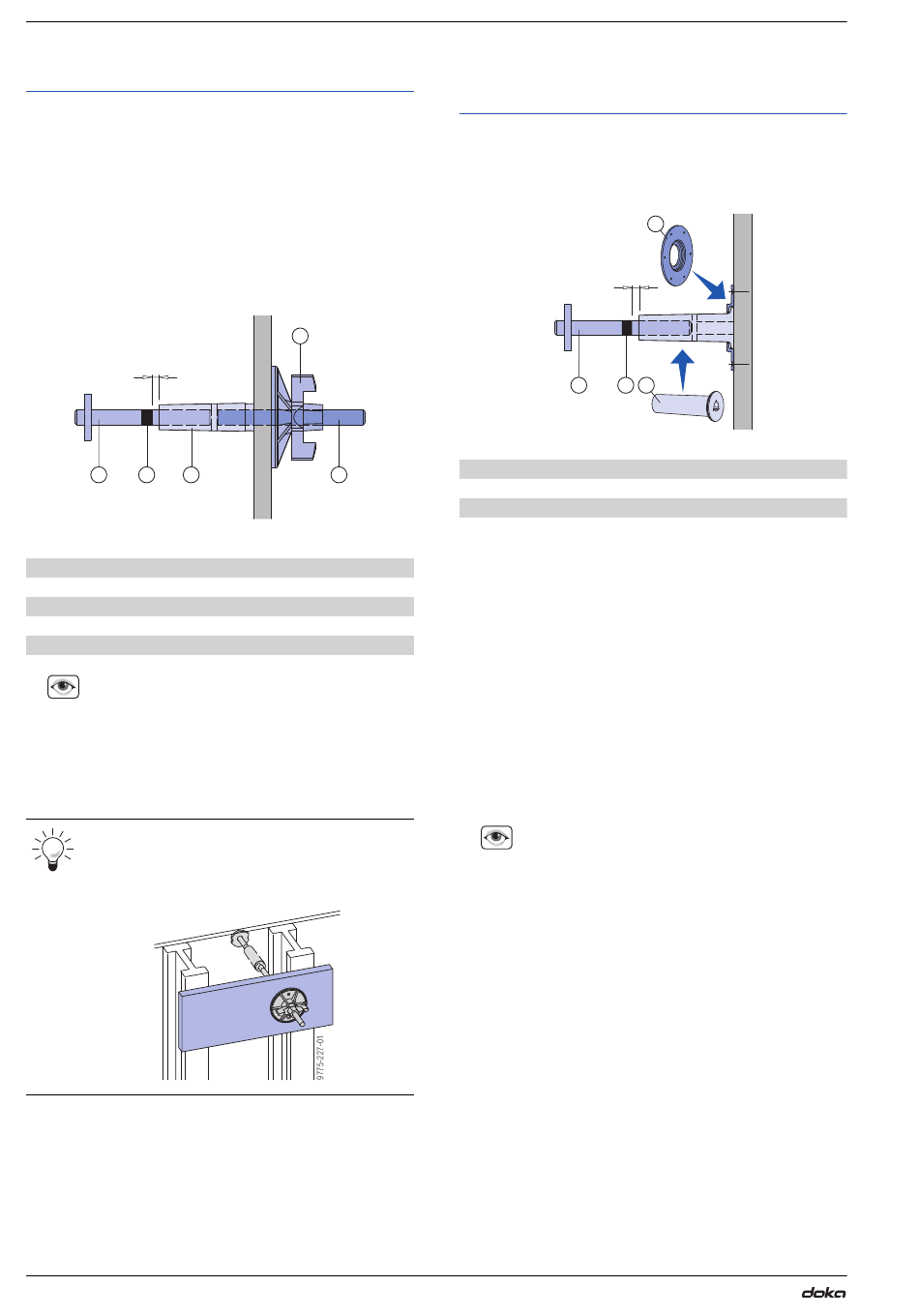

Verankering in het bouwwerk
Voorlooppunt met voorloopconus 15,0 5cm
(met doorboren van de bekistingsplaat)
Montage:
➤
Gat met ø = 18 mm in de bekistingsplaat boren
(positie volgens uitvoerings- resp.
montagetekening).
➤
Afdichthuls volledig op de voorloopconus schuiven.
➤
Klimanker of golfcenterpen tot de aanslag in de
voorloopconus draaien.
➤
Centerpen 15,0mm (lengte ca. 20 cm) door het gat in
de bekistingsplaat steken, in de voorloopconus
draaien en met superplaat 15,0 vastdraaien.
a
A
B
C
a ... 1 cm
A Klimanker 15,0
B Markering
C Voorloopconus 15,0 5cm + afdichthuls 15,0 5cm
G Centerpen 15,0mm
H Superplaat 15,0
1 cm afstand tussen markering en conus.
Opmerking:
Voorloopconussen 15,0 5cm worden met afdichthulzen
15,0 5cm geleverd. Bij elk volgend gebruik moeten
nieuwe afdichthulzen worden gebruikt!
Als de positie van het voorlooppunt dicht bij een
Doka-drager ligt, kan met een opgespijkerde
plank voldoende ruimte voor het aanbrengen
van de superplaat worden gecreëerd.
16
H
G
9775-226-01
Gebruikersinformatie Klimbekisting K
Voorlooppunt met dam-voorloopconus 15,0
5cm
(zonder doorboren van de bekistingsplaat)
Alleen voor speciale toepassingen waarbij een
doorboren van de bekistingsplaat niet mogelijk is (bijv.
wanneer Doka-dragers of profielen van panelen direct
achter de positie van het voorlooppunt liggen).
a
A
B
9775-231-01
a ... 1 cm
A Klimanker 15,0
B Markering
I
Spijkerplaatje 15,0
J Dam-voorloopconus 15,0 5cm + afdichthuls S 15,0 5cm
☞
Belangrijke opmerking:
Meermalig gebruik van het spijkerplaatje 15,0
op dezelfde positie is niet toegestaan, omdat de
bevestiging in de bestaande spijkergaten geen
stabiele inbouw garandeert.
Montage:
➤
Afdichthuls volledig op de dam-voorloopconus
schuiven.
➤
Dam-voorloopconus met spijkerplaatje 15,0 aan de
bekistingsplaat vastspijkeren (positie volgens
projectplan).
➤
Klimanker of golfcenterpen tot de aanslag in de dam-
voorloopconus draaien.
1 cm afstand tussen markering en conus.
☞
Voor dit type voorlooppunt zijn volgende
artikelen benodigd:
▪
Dam-voorloopconus 15,0 5cm
▪
Afdichthuls S 15,0 5cm
▪
Spijkerplaatje 15,0
Opmerking:
Dam-voorloopconussen 15,0 5cm worden met
afdichthulzen S 15,0 5cm geleverd. Bij elk volgend
gebruik moeten nieuwe afdichthulzen worden
gebruikt!
999715007 - 09/2013
