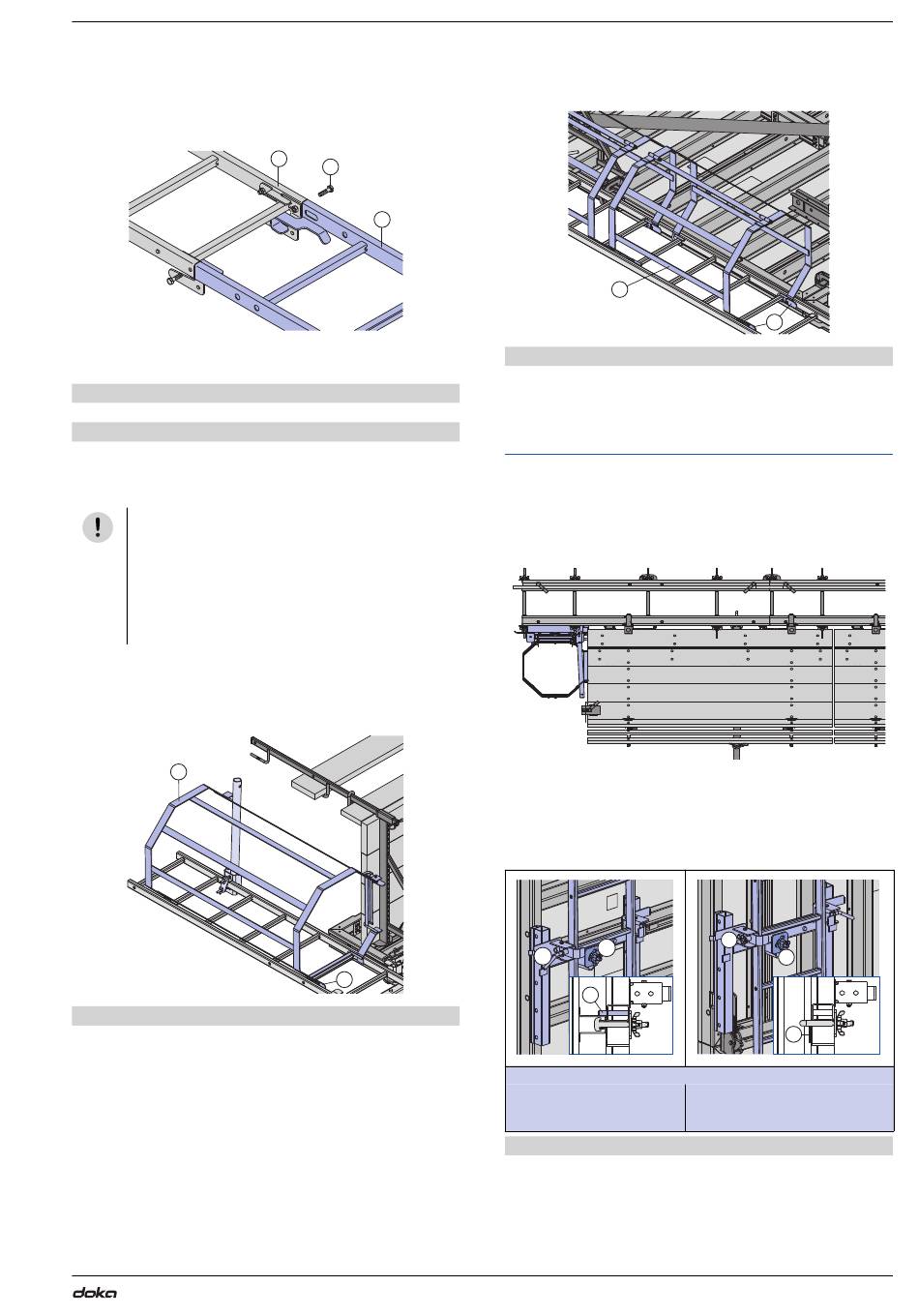

Gebruikersinformatie Kaderbekisting Framax Xlife
Stijve ladderverlenging
➤
Ladderverlenging XS 2,30m met de ophangbeugels
naar onderen in de bomen van de systeemladder XS
4,40m schuiven en bevestigen.
Bouten slechts licht aandraaien!
Tr625-202-01
De bouten (C) zijn in de levering van de systeemladder XS 4,40m en
van de ladderverlenging XS 2,30m inbegrepen.
A Systeemladder XS 4,40m
B Ladderverlenging XS 2,30m
C Bouten SW 17 mm
De stijve verbinding van twee ladderverlengingen
XS 2,30 m onder elkaar gebeurt op dezelfde manier.
LET OP
➤
Voor de veiligheidstechnische toepassing
van de rugbeveiliging moeten de in de
betreffende staten geldende voorschriften
van de voor de arbeidsveiligheid bevoegde
instanties in acht worden genomen, bijv.
BGV D 36.
➤
Rugbescherming uitgang XS ophangen (onderzijde
altijd op werkvloerhoogte). De borgpallen
verhinderen dat de bescherming onbedoeld wordt
uitgelicht.
D
D Rugbescherming uitgang XS
F Borgpal (uitlichtbeveiliging)
999764007 - 01/2019
A
C
B
F
9764-255-02
➤
Rugbescherming XS aan de eerstvolgende vrije
sport ophangen. De volgende rugbescherming
telkens aan de eerstvolgende vrije sport ophangen.
E
E Rugbescherming XS
F Borgpallen (uitlichtbeveiliging)
Aansluiting in het gordingsprofiel
De montage aan het gordingsprofiel maakt de plaatsing
van het laddersysteem XS in de samengestelde
bekisting mogelijk.
Grondplan
9764-260-02
Montage:
➤
De aansluiting XS wandbekisting met de
bevestigingsklem XS Framax aan het
gordingsprofiel bevestigen.
B
A
C
9764-268-01
9764-268-02
Afglijbeveiliging
Steun van 2 bouten aan het
gordingsprofiel (C)
A Aansluiting XS wandbekisting
B Bevestigingsklem XS Framax
Wandbekisting
F
9764-255-01
A
B
D
9764-262-01
Steun van de bevestigingsklem XS
Framax aan het kaderprofiel of aan
een trekplaat (D)
89
