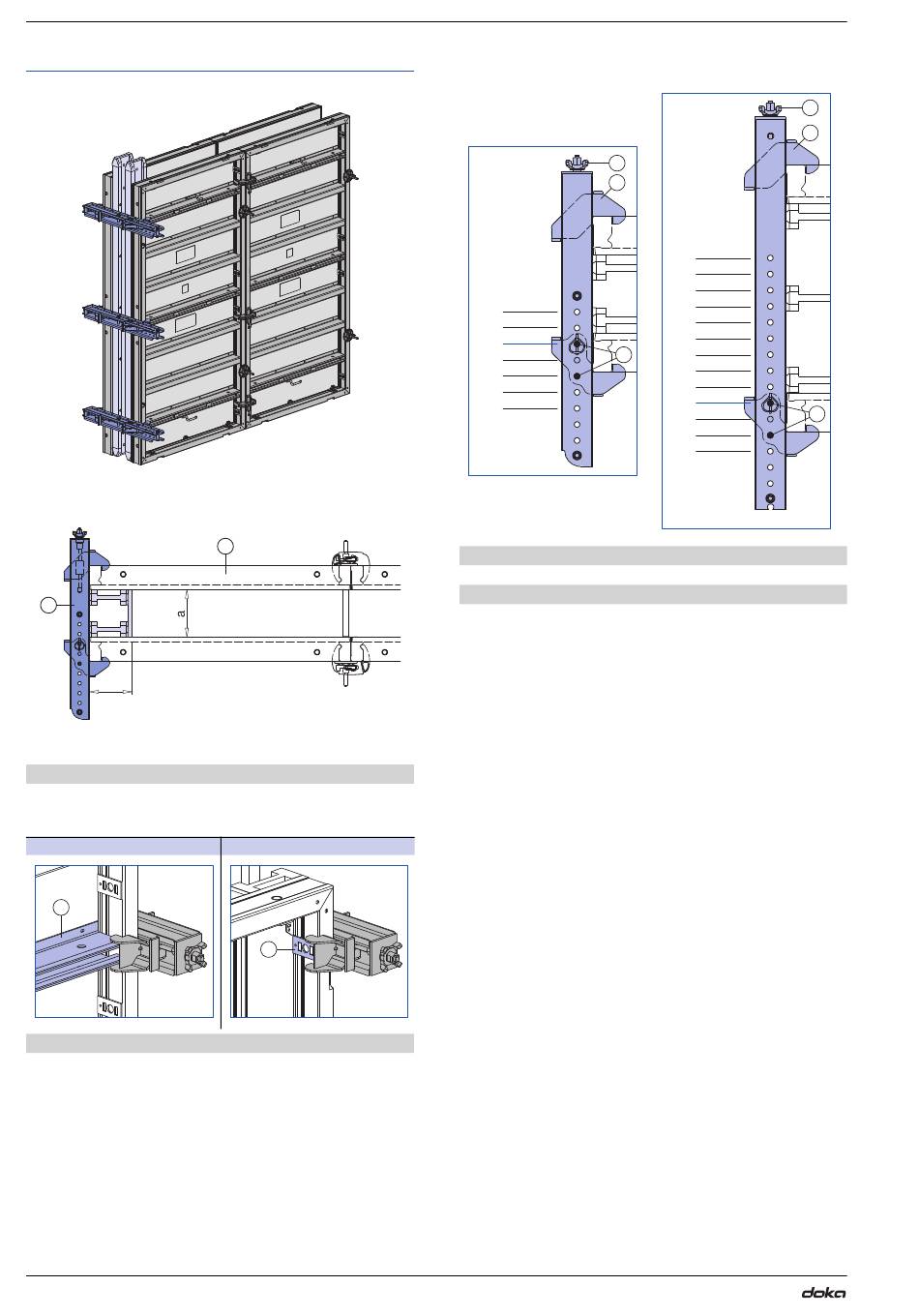

Wandbekisting
met kopafsluitingsregel
De kopafsluitingsregels maken kopbekistingen
traploos mogelijk van 15 cm tot 75 cm wanddikte.
A
b
a ... 15 tot 75 cm
b ... ≥ 20 cm (alleen bij paneelbreedte 1,35 m statisch vereist)
A Framax kopafsluitingsregel
B Framax Xlife paneel
Positie van de kopafsluitingsregel
Aan het staande paneel
G
9764-475-01
G Dwarsprofiel
H Dwarsgatplaat
Montage:
➤
Benodigde wanddikte met dubbelbouten vastzetten.
➤
Kopafsluitingsregel aan de bekisting plaatsen.
➤
Spindelregel met de stermoer fijn afstellen en
vastdraaien.
62
9764-468-01
B
9764-468-02
Aan het liggende paneel
H
9764-474-01
Gebruikersinformatie Kaderbekisting Framax Xlife
Kopafsluitingsregel
15-45cm
E
D
[cm]
15
20
25
C
30
35
40
45
9764-468-03
C Dubbelbout
D Spindelregel
E Stermoer
999764007 - 01/2019
Kopafsluitingsregel
15-75cm
E
D
[cm]
15
20
25
30
35
40
45
50
55
60
C
65
70
75
9764-469-01
