Gebruikersinformatie Kaderbekisting Framax Xlife

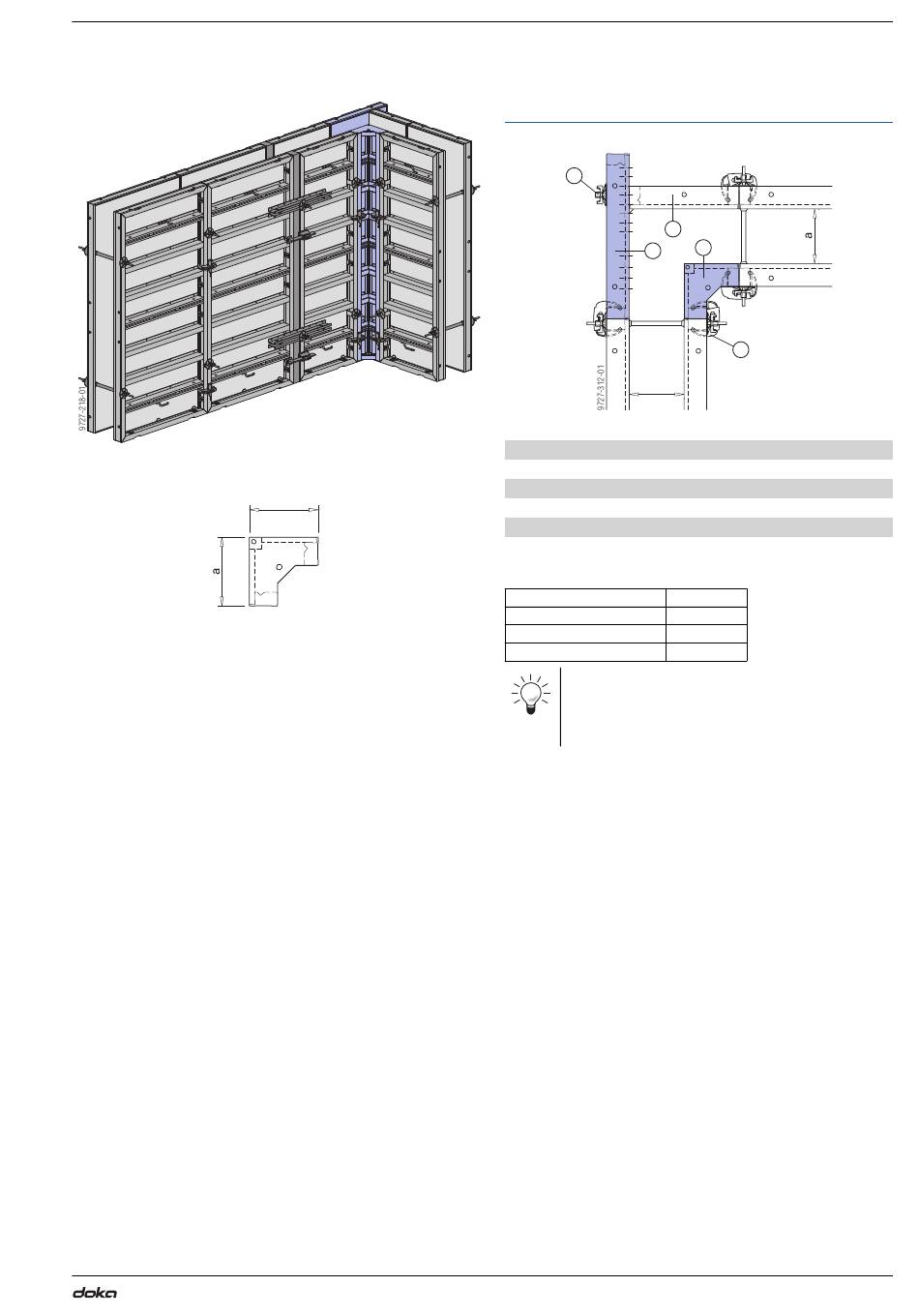

Vorming van een rechte hoek
Basis van de hoekoplossing is de sterke, buigstijve
Framax -binnenhoek.
9727-315-01
a ... 30 cm
Het gat in de binnenhoek maakt een verhogingsverbinding met uni
schroefklem + superplaat mogelijk.
Voor een rechthoekige vorming van de buitenhoek
bestaat keuze uit 2 mogelijkheden:
▪
met Framax Xlife uni paneel
▪
met Framax buitenhoek
Opmerking:
Voor aanvullende paneelverbindingen in het bereik van
buitenhoeken (verhoogde trekbelasting), zie hoofdstuk
"Paneelverbinding bij verhoogde trekbelasting".
999764007 - 01/2019
a
Met Framax Xlife-uni-panelen
C
E
A
a
a ... 30 cm
A Framax Xlife uni-panelen
B Framax Xlife binnenhoek
C Framax uni schroefklem + superplaat 15,0
D Framax snelspanner RU
E Framax Xlife paneel (max. 90cm breedte)
Benodigd aantal uni-schroefklemmen +
superplaten 15,0
Uni-paneel 0,90m
Uni-paneel 1,35m
Uni-paneel 2,70m
Uni-paneel 3,30m
Indien de volledige buitenhoek met de kraan
wordt opgetild of verplaatst, zijn geen
klemprofielen vereist voor het uitstijven van
de panelen in de hoogte.
Opmerking:
Niet gebruikte rastergaten in de bekistingsplaat van de
uni-panelen afsluiten met Framax-afdichtstoppen R
24,5.
Wandbekisting
B
D
2 stuks
2 stuks
4 stuks
5 stuks
47
