BEDIENINGSINSTRUCTIES –
ONDERDELENLIJST
INSTRUCTIES

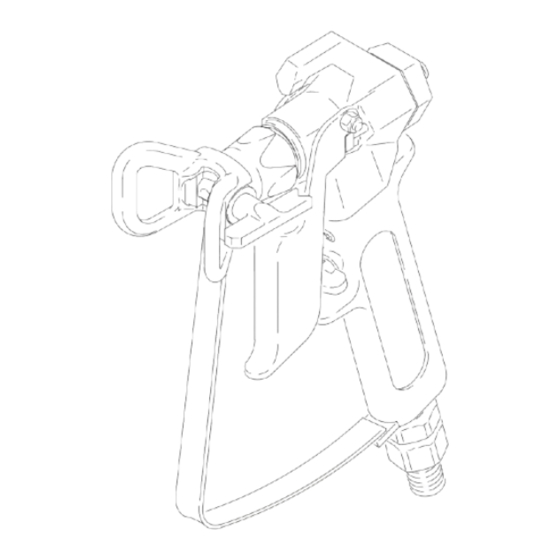

Contractor Airless-spuitpistool
MAXIMUM WERKDRUK 252 bar (25,2 MPa)
Model 220955, serie D
Incl. RACr IV DripLesst beschermer, 517
SwitchTipt en tweevinger-trekker.
Ook leverbaar met viervinger-trekker; zie de onderdelenlijst.
Model 235990, serie C
Incl. de standaard DripLesst tipbeschermer
(zonder omkeermechanisme) en viervinger-trekker.
Excl. spuittip. Kan apart worden besteld.
Model 217593, serie E
Incl. de standaard DripLesst tipbeschermer
(zonder omkeermechanisme). Excl. spuittip. Kan apart worden besteld.
Model 820165, serie D
Incl. RACr IV DripLesst beschermer, 517
SwitchTipt en tweevinger-trekker.
Ook leverbaar met viervinger-trekker; zie de onderdelenlijst.
Octrooi aangevraagd
Deze handleiding bevat belangrijke
aanwijzingen en waarschuwingen.
ZORGVULDIG LEZEN EN BEWAREN ALS
NASLAGWERK
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
ECOPYRIGHT 1983, GRACO INC.
Eerste keuze als
kwaliteit telt.t
Modellen 220955, 820165
03007
Model 217593
307614H
Rev. R
03006
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor Graco 220955
Samenvatting van Inhoud voor Graco 220955
- Pagina 1 Ook leverbaar met viervinger-trekker; zie de onderdelenlijst. Octrooi aangevraagd Modellen 220955, 820165 03007 Model 217593 GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777 ECOPYRIGHT 1983, GRACO INC.
-
Pagina 2: Brand- En Explosiegevaar
Inhoudsopgave Waarschuwingen ........Het filter reinigen . -
Pagina 3: Injectiegevaar
WAARS- WAARSCHUWING CHUWING INJECTIEGEVAAR Materiaal uit het pistool, lekkages of beschadigde onderdelen kunnen er de oorzaak van zijn dat er materiaal door de huid naar binnen dringt in het lichaam, hetgeen uitermate ernstig letsel kan veroorzaken, mogelijk zelfs verlies van lichaamsdelen. Ook kan materiaal dat in de ogen of op de huid spat, ernstig letsel veroorzaken. D In de huid gedrongen materiaal is ernstig letsel. - Pagina 4 D Niet aan de slangen trekken om het toestel te verplaatsen. D Houd slangen uit de buurt van plaatsen waar gereden wordt, scherpe randen, bewegende onderdelen en hete oppervlakken. Graco-slangen niet blootstellen aan temperaturen boven 82_C of onder –40_C. D Til apparatuur die onder druk staat niet op.
- Pagina 5 Extra kaarten zijn gratis verkrijgbaar bij Graco Inc. Om het risico van een ernstig letsel te verminderen door de druk van het materiaal, door rondspattend materiaal of...
-
Pagina 6: Het Pistool Gebruiken
Wanneer u Modellen 220955 en 820165: installeer de SwitchTip meer dekking nodig hebt, neem dan een grotere spuittip. Dat is veel beter dan dat u de materiaaldruk verhoogt. -
Pagina 7: De Spuittip Reinigen En Verstoppingen In De Spuittip Verhelpen
Om het risico van vloeistofinjectie of spatten in de ogen of op de huid te reduceren nooit een hand, lichaamsdeel Pistool 220955 & 820165 – met RAC-beschermer of doek voor de spuittip houden wanneer u een verstopte tip reinigt of nakijkt. Richt het pistool op de grond of in een opvangbak, wanneer u controleert of de spuittip weer Vergrendel de trekkerbeveiliging. -
Pagina 8: De Diffuser Van Het Pistool Nakijken
Installatie/bediening Breng vet op lithiumbasis aan op het schroefdraad van De diffuser van het pistool nakijken de vloeistofbuis (19) en zet het pistool weer in elkaar. Controleer de werking van de diffuser elke week. De diffuser/ zitting (A) van het pistool verspreid de spray en vermindert het risico van vloeistofinjectie wanneer de tip niet is geïnstalleerd. - Pagina 9 Installatie/bediening Het filter reinigen Spoel de pomp en het pistool altijd door voordat de vloeistof waarmee wordt gespoten erin kan opdrogen. WAARSCHUWING OPMERKING: Als er bij in uw pomp- of spuiterhandleiding een doorspoelprocedure is aangegeven, volg die procedure dan in plaats van Om ernstig lichamelijk letsel te voorkomen en Ä...
-
Pagina 10: Onderhoud
Onderhoud Wanneer het handvat van het pistool (6) was verwijderd, draai hem dan met de hand vast in de vloeistofbehuizing (26); het moet gemakkelijk passen. Alleen wanneer dat nodig mocht zijn, mag u de stelschroef (4) losdraaien. Zet de hendel in de juiste stand t.o.v. de vloeistofbehui- zing en draai de stelschroef aan tot 9–10 N.m. -
Pagina 11: Aantekeningen
Aantekeningen 307614... -
Pagina 12: Onderdelentekening
Onderdelentekening Model 220955, serie D Bevat onderdelen 1 en 4 t/m 41 Model 235990, serie C Bevat onderdelen 1 t/m 39 Model 217593, serie E Bevat onderdelen 1 t/m 39 Hoort bij 1 Model 820165, serie D Bevat onderdelen 1 t/m 39 Apart aan te schaffen. -
Pagina 13: Onderdelenlijst
Onderdelenlijst Model 220955, serie C; Model 235990, serie C; Model 217593, serie E; Model 820165, serie D Ref. Onder- Ref. Onder- deelnr. Omschrijving Aantal deelnr. Omschrijving Aantal 218070 NAALD-DIFFUSER/ZITTING–KIT 179721 MATERIAALBUIS 166969 PAKKING, 179763 VEER spuittip (alleen gebruikt bij 179722... - Pagina 14 (179731) Deze tipbeschermers passen op alle airless spuitpistolen van 224456 Twee 149 micron filters (maasgrootte 100) Graco. Kies er een die precies past bij uw toepassing. Bij elk (179732) airless spuitpistool van Graco wordt een van deze tipbeschermers meegeleverd. 237859 Performance-serie Reverse–A–Clean DripLesst...
-
Pagina 15: Technische Gegevens
Technische Overzicht van gegevens de wijzigingen Maximale werkdruk vloeistof ..252 bar (25,2 MPa) Afmeting vloeistofverdeler ... . 3,18 mm (0.125 in.) Revisieniveau van handboek gewijzigd van P maar R Natte onderdelen . -
Pagina 16: Graco-Garantie
Graco is in geen geval aansprakelijk voor indirecte, incidentele of speciale schade of gevolgschade die het gevolg is van het feit dat Graco zulke apparatuur heeft geleverd, of van de uitrusting, de werking, of het gebruik van producten of andere goederen op deze wijze verkocht, ongeacht of die ontstaat door inbreuk op een contract, inbreuk op garantie, nalatigheid van Graco, of anderszins.
