Ingebruikname
Beschrijving Instellingen
Gasventielen Gaspressostaat
Ventiel MBVEF...

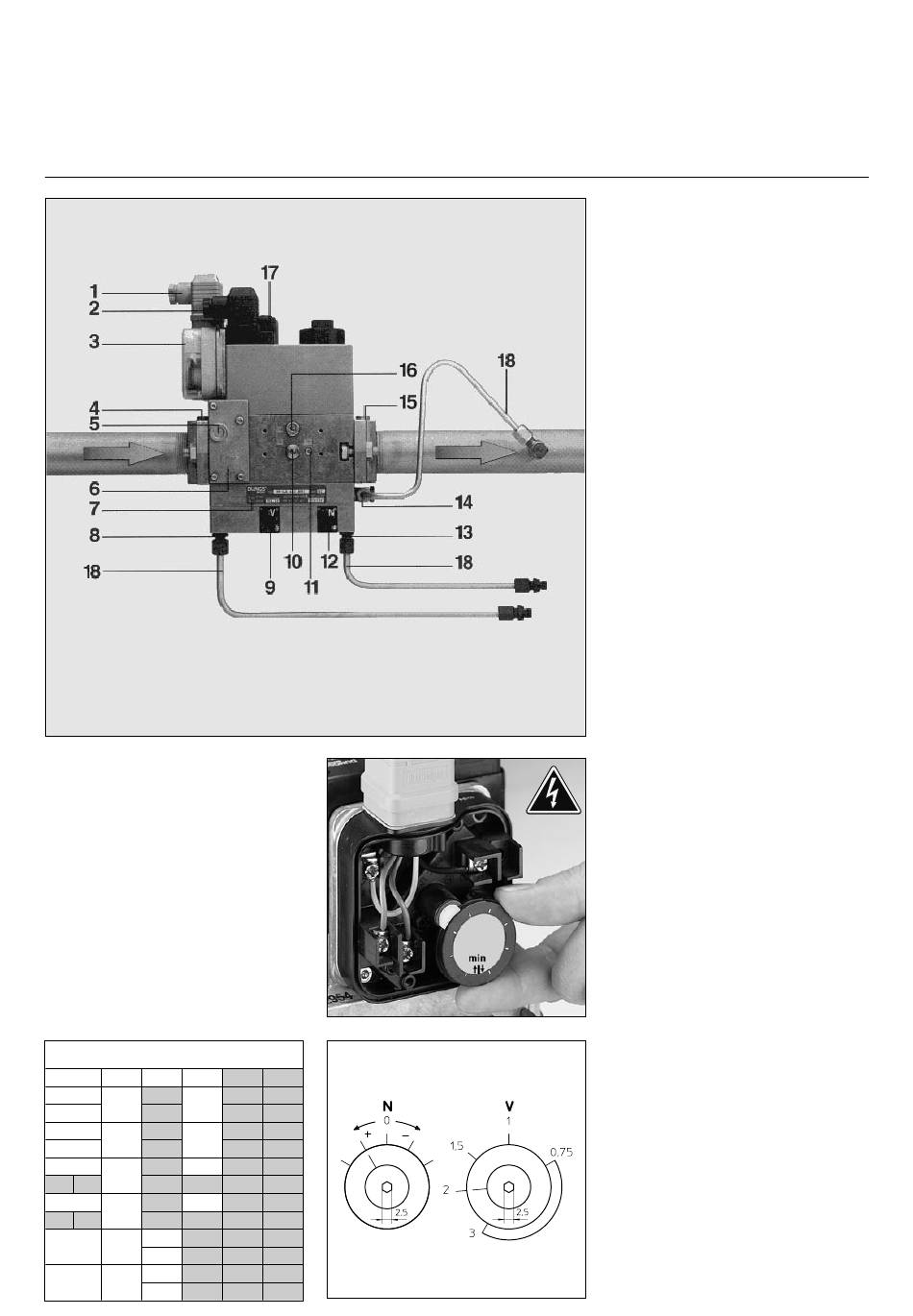

Het ventiel MV VEF... is een compacte
eenheid, die volgende delen omvat: filter,
instelbare pressostaat, een niet-instelbaar
veiligheidsventiel met snelle open- en
sluitwerking, een hoofdventiel afhankelijk
van een proportionele regelaar, met
regelbare opening (V en N), wat een
constante verhouding van het lucht- en
gasdebiet garandeert.
Het sluiten geschiedt snel.
De regelaar houdt ook rekening met de
druk in de verbrandingskamer pF of de
atmosferische druk.
Bij de levering heeft het ventiel de
fabrieksinstellingen volgens de tabel
hieronder:
Branders EK 03.24 en EK 03.30 G/F-ZVT
p
VEF
407
412
20
V
2
25
20
N
-0,5
25
37
1,5
V
30 50
37
0
N
30 50
1,5
100
V
2
0
100
N
-0,5
420
425
0009 / 13 007 421B
1
Elektrische aansluiting pressostaat
(DIN 43650)
2
Elektrische aansluiting
elektromagnetisch ventiel
(DIN 43650)
3
Pressostaat
4
Ingangsflens
5
Drukmeetnippel G 1/8 vóór de filter,
aan beide zijden mogelijk
6
Filter onder het deksel
7
Kenplaatje
8
Aansluiting G 1/8 voor de luchtdruk
pL
9
Instelschroef voor de verhouding V
10
Drukmeetnippel pe G 1/8, aan
beide zijden
11
Gasdrukmeetnippel pBr M4 (V2)
12
Instelschroef voor correctie van de
nulwaarde N
13
Aansluiting G 1/8 voor de
drukmeetleiding van de
branderkamer pF
14
Aansluiting G 1/8 voor de
gasdruk pBr
15
Uitlaatflens
16
Drukmeetnippel pa na V1, aan
beide zijden
17
Aanduiding van de werking V1, V2
(optie)
18
Drukmeetbuizen pBr - pL - pF
Instelling gaspressostaat
• Neem het doorzichtige deksel af.
Het instellen geschiedt via de
draaibare schaalverdeling en de
index ↑ | ↓.
• Stel de pressostaat voorlopig in op
de minimale waarde van de
schaalverdeling.
Instelling van de regelaar
Alle instellingen moeten geschieden
met de brander in werking.
• Twee schroeven met een
zeskantsleutel van 2,5 mm instellen.
– De schroef V beïnvloedt de
gas/lucht-verhouding (van 0,75
tot 3,0).
– Met de schroef N kan men het
luchtoverschot bij minimaal
debiet corrigeren (van -2 tot +2).
9
