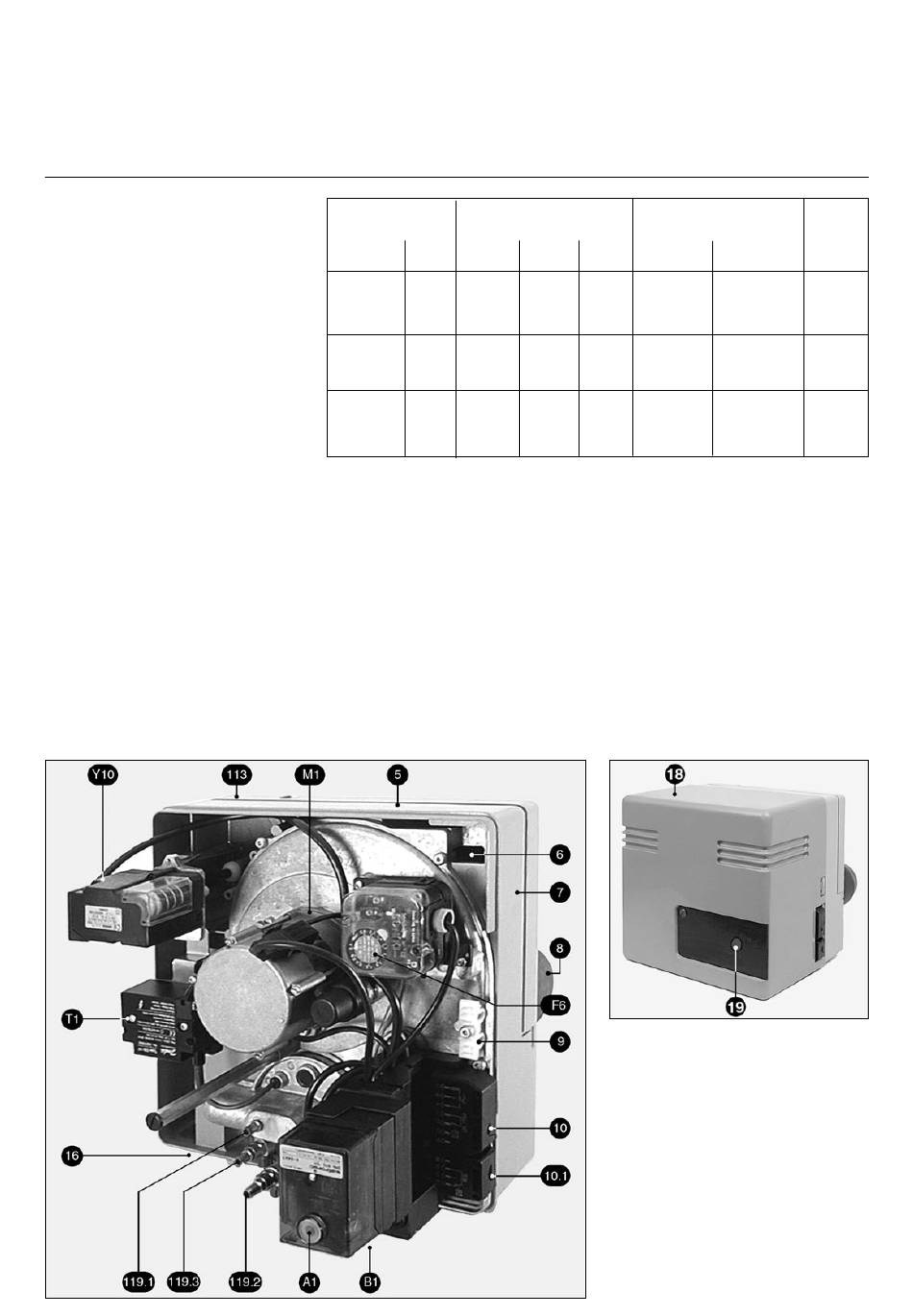

Algemeen aanzicht - Legende
Brander
De gasbranders EK 03.24 en EK 03.30
werken met blaaslucht en hebben een lage
vervuilingsuitstoot (laag NOx). Ze hebben
twee werkingstrappen met progressieve
werking of of gemoduleerd indien verbonden
met een elektronische PI- of PID-regelaar
(optioneel). Deze branders kunnen worden
aangepast aan verschillende types van
ketels. Ze zijn te verkrijgen in twee
standaardlengten van de verbrandingskop.
Ze gebruiken alle gassen die in de tabel zijn
opgenomen, voor zover dat een gepaste
instelling wordt uitgevoerd naargelang van
het gas en de distributiedruk en rekening
houdende met de variaties van de
stookwaarde van die gassoorten.
Verpakking
De brander wordt samen met de kap
geleverd als een pak van ongeveer 25 kg,
dat het volgende omvat:
–
Het zakje met montagetoebehoren
–
Een etui met documentatie waarin te
vinden is:
–
de gebruiksaanwijzing
–
het elektrische en hydraulische
schema
–
het ketelhuisplaatje
–
het waarborgcertificaat
–
een zelfklevend plaatje.
–
de gasverdeelbuis met in het ventiel
geïntegreerde filter (+FI) (alle drukken)
en verder (p100/300 mbar) een filter
(solo) gemonteerd.
Gastype
Groep
pn
mbar
Aardgas
2H
20
100
Aardgas
2L
25
100
Commercieel
3P
37
propaangas
0009 / 13 007 421B
Distributiedruk
H
bij 0°C en 1013 mbar
i
pmin
pmax
min
mbar
mbar
(kWh/m
17
25
9,5
80
120
20
30
8,5
80
120
25
45
24,5
Bediening van de luchtklep
Y10
Servomotor
113
Luchtdoos
M1
Ventilatiemotor
5
Carter (slakkenhuis naar boven)
6
Bevestigingsmechanisme van de basisplaat
7
Kenplaatje
8
Aansluitstuk
F8
Luchtpressostaat
9
Kabelbinder: Elektr. kabels voor de gasverdeelpijp.
Elektrische verbinding met de ketel
10
7 polen
10.1
4 polen (regelthermostaat)
B1
Ionisatiebrug
A1
Bedienings- en veiligheidskoffer
119.2 Drukmeetnippel branderkamer pF
119.3 Drukmeetnippel lucht pL
119.1 Drukmeetnippel gas pG
16
Verbindingsflens gasverdeelpijp
T1
Onstekingstransformator
18
Kap
19
Knop (gecodeerde lichtsignalen van storingen),
terugstellen of uitschakelen van de koffer
Referentie-
max
-gas
3
3
)
(kWh/m
)
11,5
G20
9,5
G25
26,5
G31
3
