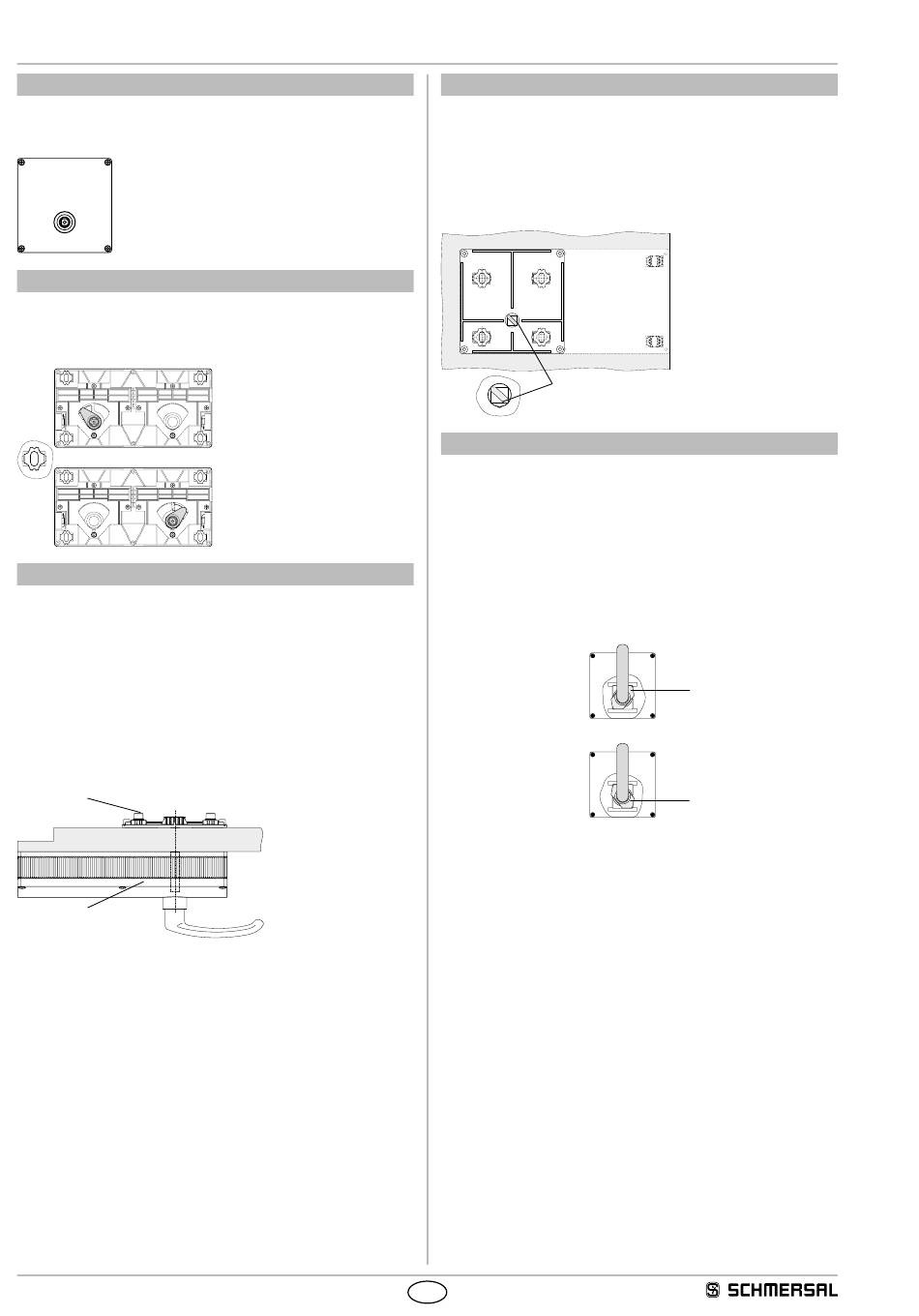

Bediensleutel en paniekontgrendeling
Stap 9 - Montage paniekontgrendeling P1
• Deksel van de paniekontgrendeling P1 afschroeven
Stap 10 - Montage paniekontgrendeling P1
Schaarblokjes plaatsen zoals getoond (inbegrepen in de levering).
Let op het volgende:
• Oriëntatie (groef) van de schaarblokjes in acht nemen
Stap 11 - Montage paniekontgrendeling P1
• Bodemplaat van de paniekontgrendeling P1 aan de deur monteren
Let op het volgende:
• Bediensleutel volledig in de bedieneenheid J ingevoerd
• Paniekontgrendeling K parallel met de bedieneenheid J plaatsen
• Schroeven DIN 912-M6
• Aandraaimoment MA = 8 Nm
• Wanddikte van het toestel 8 mm
• Onderlegschijfjes Ø 6,4 DIN 125 (inbegrepen in de levering)
• bij sterk vibrerende toepassingen moet u ervoor zorgen dat de
schroeven correct vastgedraaid zijn
K
J
6
Stap 12 - Montage paniekontgrendeling P1
• Vierkantstang H aan de achterkant van de bedieneenheid plaatsen
Let op het volgende:
• Schuine kant van de vierkante buis in de paniekontgrendeling of de
afgezaagde kant van de vierkante buis in de bedieneenheid plaatsen
Positie van de schuine kant zoals getoond, als de bedieneenheid
bediend is.
H
Stap 13 - Montage paniekontgrendeling P1
• Deksel en greep op de paniekontgrendeling monteren
Let op het volgende:
• Positie van de aandrijfas I zoals getoond, als de bedieneenheid
bediend is
• Functietest van de paniekontgrendelingsgreep: de veiligheidsdeur
moet van binnen uit geopend kunnen worden; het mag niet
mogelijk zijn de veiligheidsdeur van binnen uit te vergrendelen. De
paniekontgrendelingsgreep moet in gesloten positie horizontaal staan.
• Na de montage, verder gaan met stap 17
voor deur met
aanslag links
voor deur met
aanslag rechts
NL
AZ/AZM 200-B40
AZ/AZM 201-B40
I
I
