Glassensor
Verwijder de onderste bus voor de borgpen (afbeelding 8, 17) of eventueel een verdieping
in de wand (afbeelding 8, 18) aanbrengen, waarin de bus kan worden weggewerkt.
Lijn de adapterring (afbeelding 7, 14) uit en schroef deze vast op de inbouwdoos en de
wand. De markering TOP aan de binnenzijde van de adapterring moet zich aan de
bovenkant bevinden. Gebruik de meegeleverde schroeven- en pluggenset.
De adapterring is op de inbouwplaats bevestigd.
Sluit de glassensor met de meegeleverde lintkabel aan op de gebruikte adapter. Daarvoer
moet u de stekkers in de daarvoor bestemde stekkerplaatsen van de glassensor
(afbeelding 2, 4) en van de adapter steken.
De elektrische verbinding met de adapter is nu aanwezig.
Plaats de adapter, verbindingskabels en eventueel systeeminterfaces in de inbouwdoos.
Plaats de glassensor op de adapterring totdat deze vastklikt.
Het vastklikken op de adapterring is slechts een voorlopige bevestiging. Voor het gebruik
moet de glassensor met behulp van de demontagebescherming extra worden bevestigd.
Draai de schroef (afbeelding 7, 16) onder aan de adapterring aan. Gebruik daarvoor een
kruiskopschroevendraaier type Pozi-Drive, maat 0.
De extra demontagebescherming is gemonteerd.
Glassensor demonteren
Draai eventueel de schroef (afbeelding 7, 16) onder aan de adapterring los. Gebruik
daarvoor een kruiskopschroevendraaier type Pozi-Drive, maat 0.
De extra demontagebescherming is opgeheven.
Druk het meegeleverde demontagegereedschap in het midden tegen de glassensor.
Trek de glassensor met het demontagegereedschap gelijkmatig uit de klemveren.
Trek de lintkabel uit de glassensor.
De glassensor is gedemonteerd.
Glassensor in bedrijf stellen
Het installatiesysteem is klaar voor gebruik. De systeemapparaten zijn op het net aangesloten.
Schakel de voeding van de glassensor in.
De glassensor is klaar voor gebruik.
97-09440-000
(18)
(17)

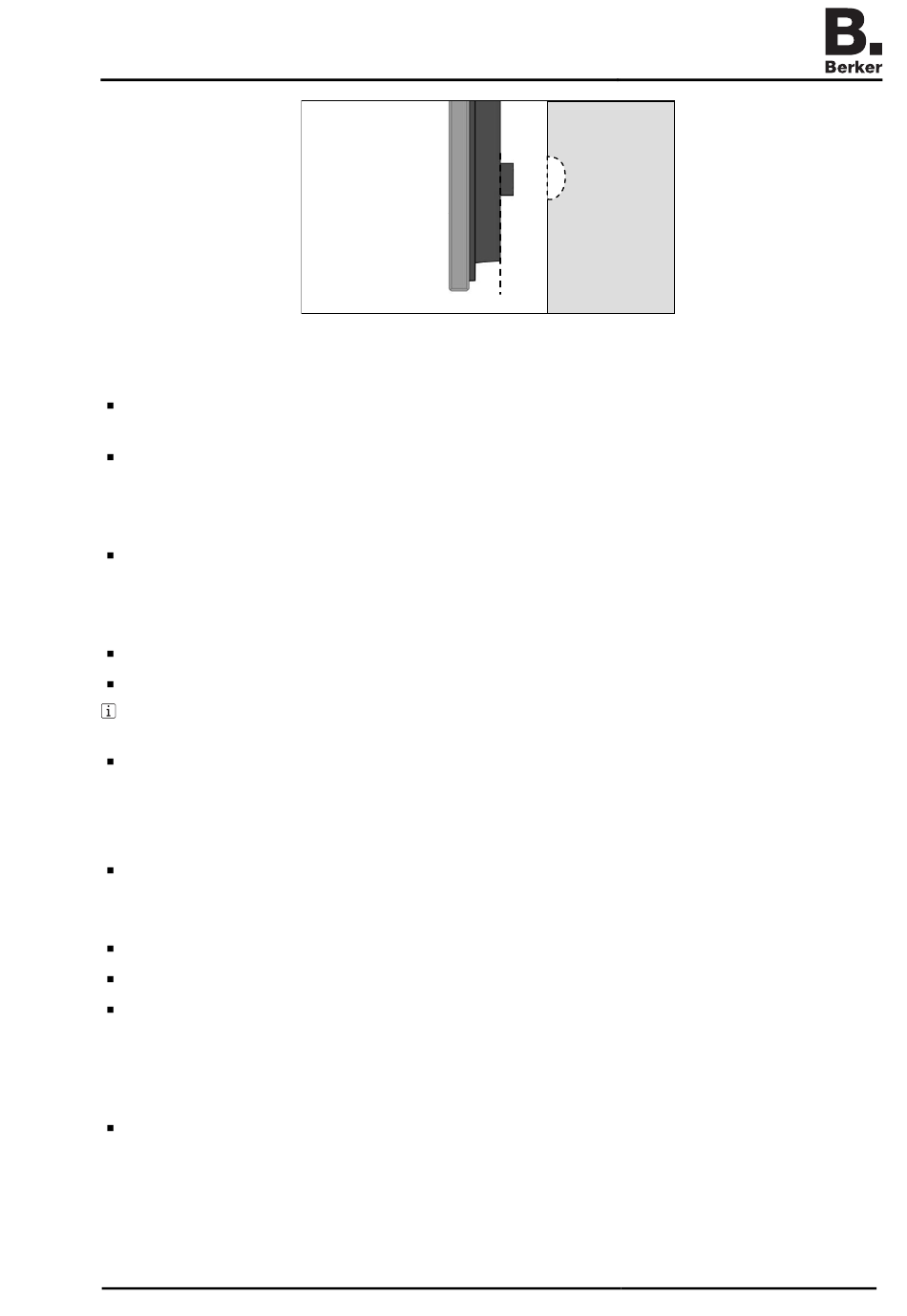

Afbeelding 8
Page 8/10
03/2014
