Ingebruikneming
Type
Brandervermogen
onst.
nomin.
AGP
kW
kW
110
170
120
200
04.34
150
250
180
300
210
350
150
220
165
250
180
300
04.48
210
350
240
400
270
440
Y-factor
mm
21
26
31
31
36
21
26
26
31
36
36
Aardgas L - Propaangas 3P
9909 / 13 004 390C

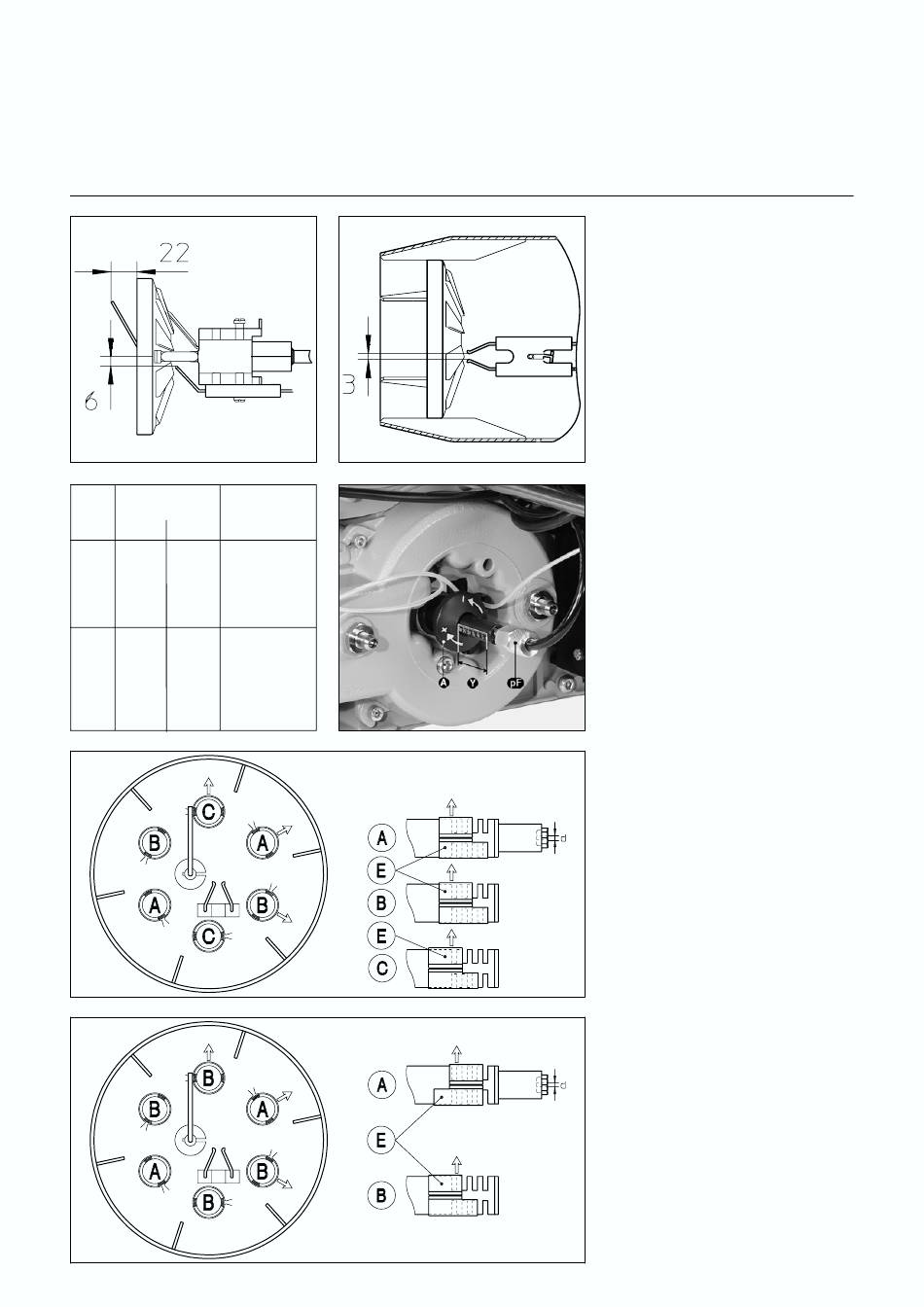

Instellingen
Verbrandingsorganen :
Bij levering is de brander ingesteld voor
aardgas. Om bij de verbrandingsorganen
te komen :
•
Twee ontstekingskabels van de
transformator en de ionisatiekabel van
de meetbrug loskoppelen.
•
De drie schroeven op het deksel
losschroeven en het geheel uitnemen.
•
De ontstekingselektrode en de
ionisatiesensor controleren.
•
De diffusoren en de injectoren instellen
volgens de aanwijzigingen van de tabel
hierboven.
•
Bij het opnieuw monteren de
aanwezigheid en de stand van de O-ring
controleren.
•
Het deksel opnieuw vastschroeven, de
ontstekings- en ionisatiekabel aansluiten.
•
De dichtheid controleren terwijl de
brander werkt.
Branderkop :
De Y-factor bepaalt de secundaire lucht
tussen de verplaatsbare vlamhaker en het
vaste aansluitstuk. Die kan worden
veranderd door de bedieningsknop A van
de gasleiding te verdraaien, en is af te
lezen op de wijzerplaat (in mm) volgens de
tabel in bijlage.
Door naar links te draaien (-) wordt de
Y-factor kleiner en de CO2 neemt toe, en
omgekeerd.
2 spleten open aan de buitenkant (pijl) op
Aardgas H
2 diffusoren aangeduid met A volgens de
oriëntatie van de sluiter E. Afbeelding
hiernaast.
Controleren dat 2 injectoren aanwezig zijn,
d = 3 mm voor aardgas H.
2 spleten open aan de buitenkant (pijl) op
2 diffusoren aangeduid met B volgens de
oriëntatie van de sluiter E. Afbeelding
hiernaast.
3 spleten open aan de buitenkant (pijl) + 1
spleet aan de binnenkant op 2 diffusoren
aangeduid met C volgens de oriëntatie van
de sluiter E. Afbeelding hiernaast.
1 spleet open aan de buitenkant (pijl) + 1
spleet open aan de binnenkant op 2
diffusoren aangeduid met A volgens de
oriëntatie van de sluiter E. Afbeelding
hiernaast.
Controleren dat 2 injectoren aanwezig zijn,
d = 3 mm voor aardgas L.
d = 1,5 mm voor propaangas P
Voor werking op propaangas (3P) is het
noodzakelijk een kit voor de naventilatie te
installeren. Deze inrichting is verkrijgbaar
op aanvraag.
3 spleten open aan de buitenkant (pijl) + 1
spleet open aan de binnekant op 4
diffusoren aangeduid met B volgens de
oriëntatie van de sluiter E.
