Montage
Elektrische installatie
®
SYSTRON 2
Richtlijnen elektrische aansluitingen
De elektrische installatie mag uitsluitend
door een vakman worden uitgevoerd. De
elektri citeitsvoorschriften
gerespecteerd worden.
Ketel, schakelpaneel en pompmodule zijn
op stekkers c.q. bussen bedraad. De
aansluiting op het net moet via de
klemverbindingen van het bedieningsbord
plaatsvinden.
De verwarmingsinstallatie moet met een
afzonderlijke
voedingslijn
zekeringen voorzien worden.
Netspanning :
230 V, 50 Hz
Zekering :

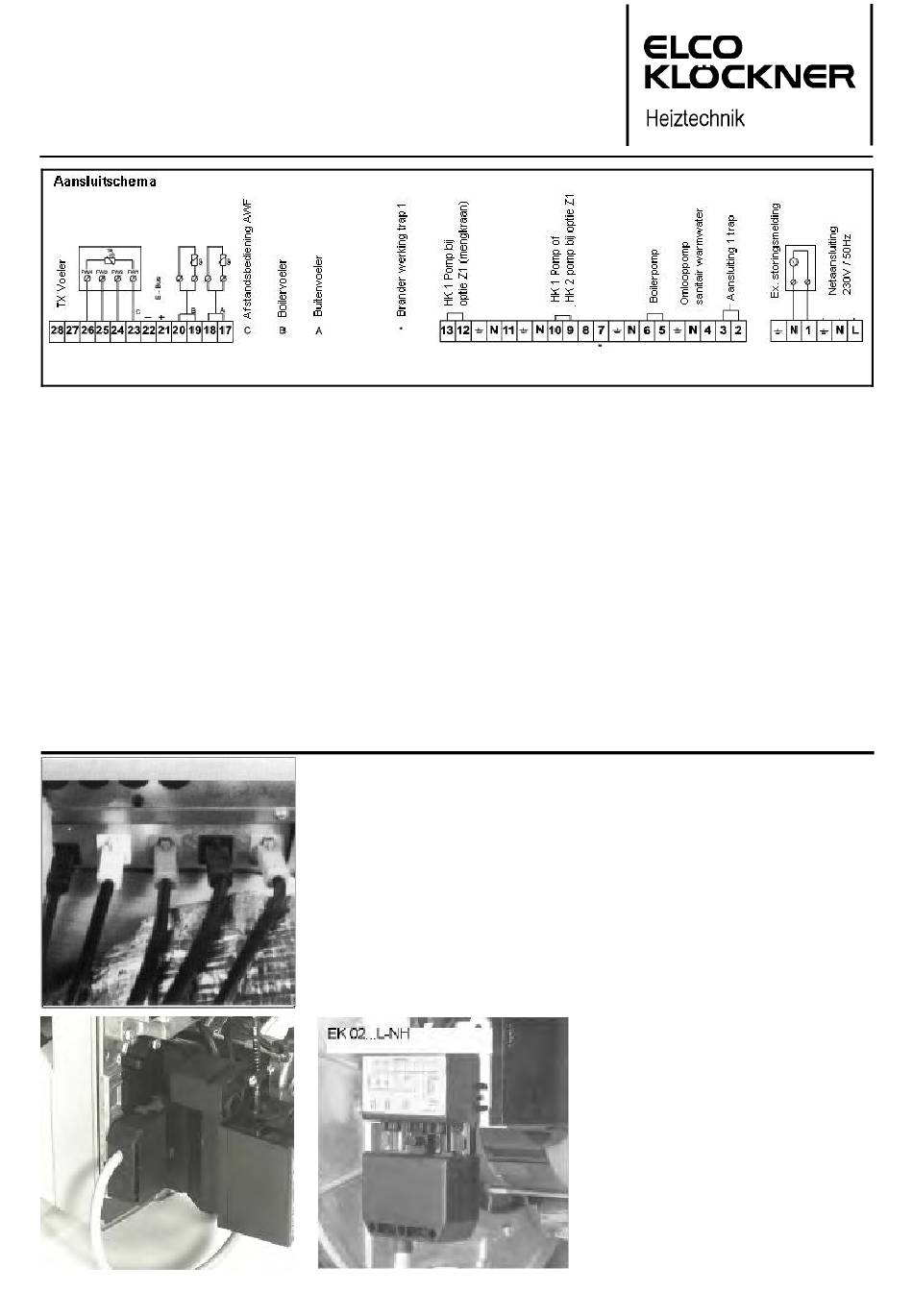

Aansluiting van de ketel aan het net
De voedingskabel met aarding aansluiten
aan de overeenkomstige klemmen en de
moeten
verbinding goed uitvoeren.
Bijkomende kabels (zoals pompen, ...)
worden op de voorziene klemmenstrook
geplaatst en moeten steeds een aarding
bezitten.
Zekering van het toestel
De zekering (230 V, 6,3 A) bevindt zich op
en
nodige
een gemakkelijk toegankelijke plaats in het
bedieningsbord. Een reservezekering is
bevestigd in het bord.
10 A
Stekkerverbinding tussen pompmodule en
schakelpaneel
De elektrische aansluiting van pompmodule en
schakelpaneel is af fabriek voorzien van met
kleuren gemarkeerde, gecodeerde stekkers en
bussen.
• De stekkerverbinding in elkaar schui ven tot
de borgbeugel vast klikt.
Gecodeerde stekkers passen alleen op de bijpas-
sende bussen. Bussen waar geen stekker in kan,
zijn met een blind plaatje afgedekt.
Vervanging van de zekering
• stroom afzetten
• schroefdop 90° verdraaien
• schroefdop wegnemen
• zekering vervangen
• schroefdop
terugplaatsen
verdraaien
• nagaan of schroefdop vast zit
• stroom aanzetten
Indien geen pompgroep gebruikt wordt dan kun-
nen de verwarmingspompen 1 en 2, boilerpomp
en 4-weg mengkraanmotor met behulp van de
volgende stekkerkabels op het schakelpaneel
worden aangesloten:
Afzonderlijk te bestellen kabelset:
• WIT :set voor circulatiepomp 1 e verwarmings-
kring
• GROEN: set voor circulatiepomp 2e verwar-
mingscircuit
• ZWART:set voor menger met voeler TV
• ROOD: set voor boilerpomp met voeler TB
Stekkerverbinding tussen brander en be-
dieningsbord
De verbindingen van de brander aan het be-
dieningsbord gebeuren via een Wielandstekker
(7-polige stekker).
en
90°
13
