Schakelactor 16-voudig / Rolluikactor 8-voudig
GIRA
Info
Gebruiksaanwijzing
Rolluikbedrijf:
• Bij rolluikbedrijf worden twee naburige relaisuitgan-
gen tot één jaloezieuitgang gecombineerd. De lin-
ker (1, 3, 5, ...) relaisuitgang is voor de stuur-
richting 'omhoog', de rechter (2, 4, 6, ...) uitgang
voor de stuurrichting 'omlaag' bestemd.
• Indien motoren parallel geschakeld moeten wor-
den, dan beslist de gegevens van de motorfabri-
kanten in acht nemen. De motoren kunnen anders
vernield raken.
• Uitsluitend rolluiken met eindschakelaar (mecha-
nisch of elektronisch) gebruiken. De eindschake-
laars van de aangesloten motoren op correcte af-
stelling controleren.
Eigenschappen
Rolluikbedrijf:
• Omschakeltijd bij omkeer van de looprichting in-
stelbaar (gegevens van de motorfabrikant lezen!)
• Softwarematige vergrendeling van de looprichtin-
gen
• Zonweringfunctie
Aansluiting
De busaansluiting geschiedt via de busaansluitklem
(1).

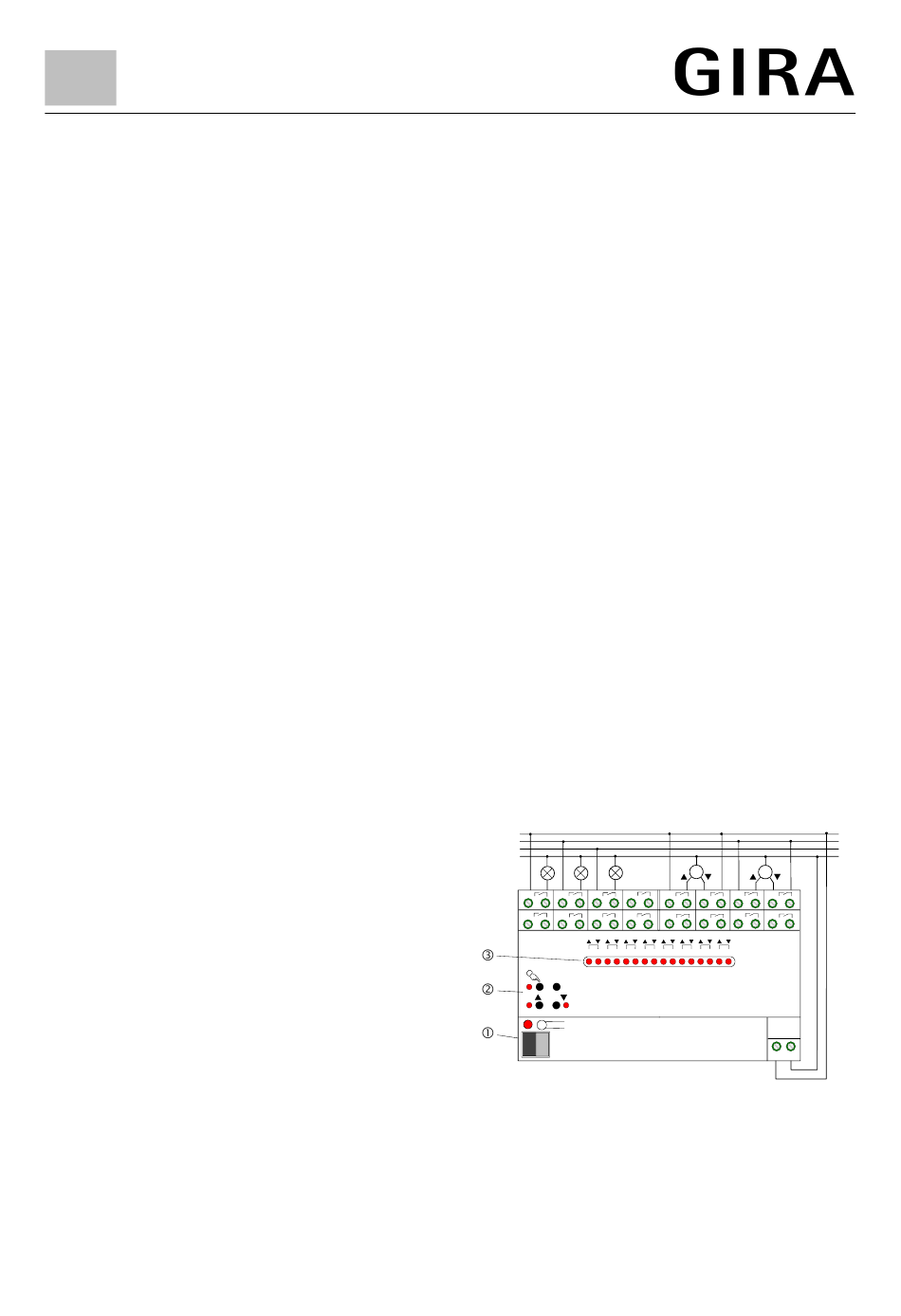

De aansluiting van de voedingsspanning en de lasten
geschiedt overeenkomstig afb. A. De afbeelding toont
de aansluiting van 3 lampen op de uitgangen A 1 – A3
en 2 motoren op de uitgangen A5/A6 en A7/A8 als
voorbeeld. De aansluiting van meer lasten geschiedt
analoog op dezelfde wijze.
Er goed op letten, dat de aangesloten lasten met de
parametriseringen van de uitgangen corresponderen.
Er kunnen verschillende buitenleiders worden aan-
gesloten.
Betekenis van de cijferaanduidingen:
(2): Handbedieningselementen en statusindicaties.
(3): LED A1 – A16 voor indicatie van de schakel-
toestand en de bij handbediening gekozen uit-
gang.
Schakelactor 16-voudig / Rolluikactor 8-voudig
• Door een defecte rolluik-uitgang kan ook de aan-
gesloten motor defect raken.
• Door activering van de handbediening worden alle
tijdprogrammeringen en de veiligheidssturing bij
storm beëindigd. De veiligheidssturing bij storm
wordt bij verlaten van de handbediening alsnog uit-
gevoerd.
• Bij handbediening alleen continubedrijf (lange
toetsdruk) en stop (korte toetsdruk) mogelijk.
• Veiligheidssturing bij storm voor elke rolluik-ingang
afzonderlijk instelbaar
• Reactie bij busspanningsuitval en –terugkeer in-
stelbaar
De overige functionele eigenschappen staan be-
schreven in de bijbehorende EIB productinformatie.
A
L1
L2
L3
N
A1
A2
A3
A9
A10
A11
A1
A2 A3
OFF
1/
0/
5/05
M
M
A4
A5
A6
A7
A8
A12
A15
A16
A13
A14
A4
A5
A6
A7 A8
A9 A10 A11 A12 A13 A14 A15 A16
L
