HOOFDSTUK 9: ASSEN
Indien de ontgrendelingshendel niet op de juiste wijze naar achter en naar voren springt van op slot naar open, of als
u de hendel niet volledig in de op slot of open positie kunt zetten, zal de procedure hieronder u in staat stellen om de
werking van de hendel aan te passen.
Benodigd gereedschap:
•
5/64" Inbussleutel
1. Zet de quick release hendel in de ontgrendelde stand en verwijder het achterwiel en de Quad Quick Release As.
Zie de Figuren 9-3 en 9-4.
2. Zet de quick release hendel in de vergrendelde stand.
3. Om de "speling" tussen de quick release hendel en de ontgrendelingsknop in de quick release moer te verstellen:
(a) draai Instelschroef 2 los op de quick release moer (b) draai de quick release moer met de klok mee of tegen
de klok in op de as tot de ontgrendelingsknop in de quad quick release moer net de ontgrendelingshendel
aanraakt terwijl deze in vergrendelde stand zit; en (c) draai Instelschroef 2 vast.
4. Het verstellen van de "speling" in de quick release hendel kan een aanpassing van de "speling" tussen de ring om
de as en de wielnaaf tot gevolg hebben. Zie ook "De Speling Verstellen" op pagina 9-3.
5. Met de quick release hendel in de ontgrendelde stand, brengt u het achterwiel opnieuw op de rolstoel aan.
6. Voordat u in de rolstoel kunt gaan rijden, dient u ervoor te zorgen dat de vergrendelingskogels het wiel volledig in
de asbus of Zero Play camberbuis hebben vastgezet, door te trekken aan de naaf met de ontgrendelingshendel
in de vergrendelde stand. Als de vergrendelingskogels niet volledig in elkaar passen, herhaal deze stappen dan
om de "speling" te vergroten (bijv., door de afstand tussen de quick release moer en de vergrendelingskogels te
vergroten), zodat de vergrendelingskogels geheel in elkaar passen. Controleer ook of er niet teveel "speling" in
de as zit. Zie ook "De Speling Verstellen" op pagina 9-3.
Vergrendelingskogels
Vergrendelingskogels
I
WAARSCHUWING
De schroefdraad van de instelschroeven op de Quad Quick Release Asconstructies zijn bewerkt met Loctite
zekeringsvloeistof van milde sterkte. Indien u een instelschroef losdraait, DIENT u Loctite
brengen, of een equivalente zekeringsvloeistof van milde sterkte verwijderen en opnieuw aanbrengen. Indien u deze
Waarschuwing niet in acht neemt, kan uw achterwiel gedeeltelijk of geheel losraken en kunt u vallen, kantelen of de controle
over de rolstoel verliezen, en uzelf of anderen ernstig letsel toebrengen, of de rolstoel te beschadigen als gevolg daarvan.
Aero Z_ZRA Owner's Manual

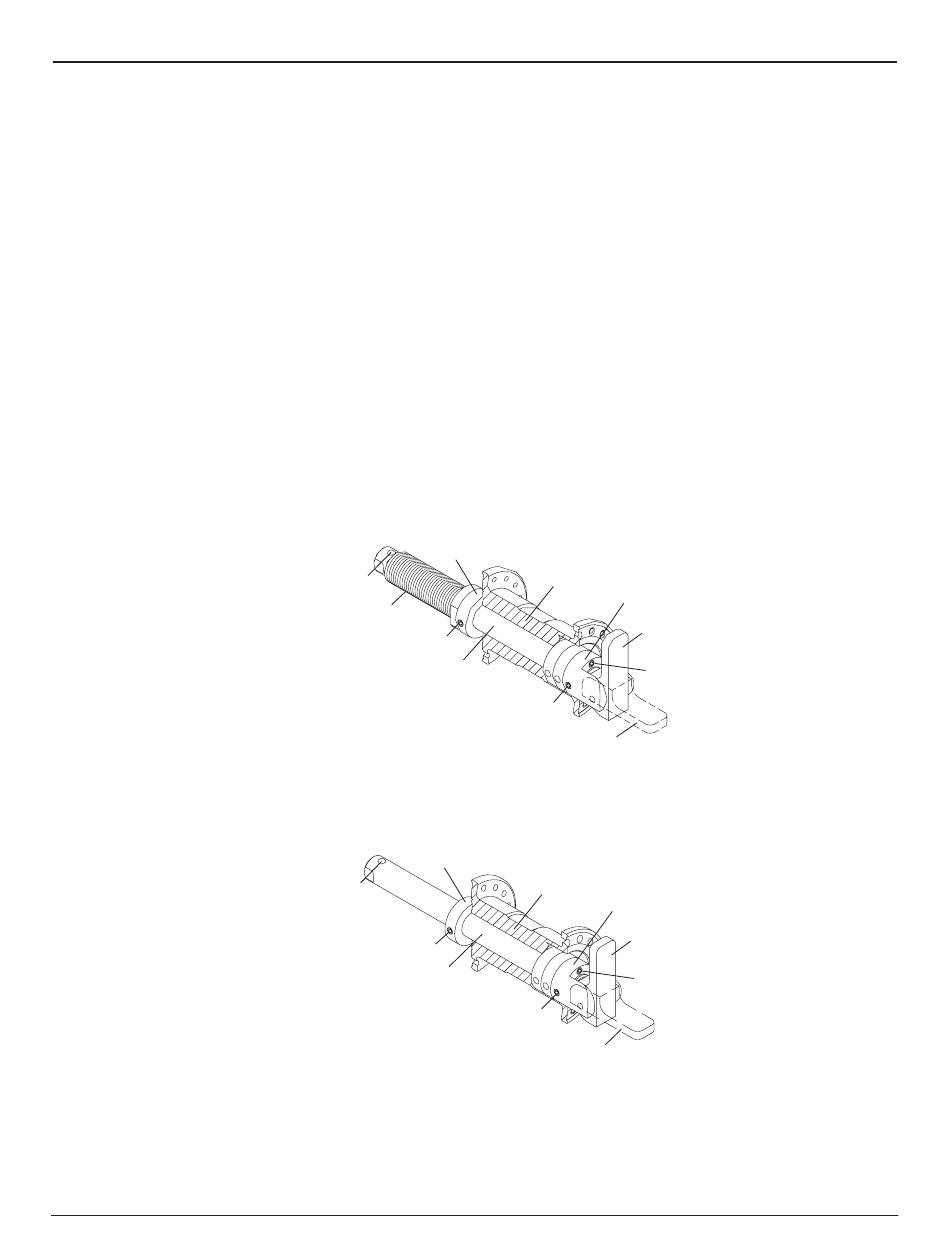

Figuur 9-3
Verstellen Quad Quick Release As
Ring om de as
Asbus
Instelschroef 1
As
Instelschroef 2
Quick Release Hendel
(Ontgrendelde Stand)
Figuur 9-4
Verstellen Quad Quick Release As
Zero Play Camberbuis
Ring om de as
Instelschroef 1
As
Instelschroef 2
Quick Release Hendel
(Ontgrendelde Stand)
9-2
Naaf
Quick Release Moer
Quick Release Hendel
(Vergrendelde Stand)
Instelschroef 3
Naaf
Quick Release Moer
Quick Release Hendel
(Vergrendelde Stand)
Instelschroef 3
242
te verwijderen of aan te
®
®
242
, een
®
®
OM0004_Rev A_Aero Z_ZRA
